HDPE材质DN90规格管道用法兰接头结构

　　在市政给排水、化工流体输送、农田节水灌溉等涉及HDPE管路布设的场景中，法兰接头是实现管路与阀门、泵体、计量设备等刚性部件可拆卸连接的核心过渡构件，本次涉及的DN90规格HDPE法兰接头，正是适配公称通径90mmHDPE管路系统的专用连接件。从实际工程应用的角度看，HDPE管路凭借耐腐蚀、内壁流阻小、抗形变能力强的特点，在埋地输水、弱腐蚀性介质输送场景中替代了大量传统金属管路，但HDPE管材本身热熔连接后不可拆卸，当管路系统需要接入设备、设置检修段或者变更管路走向时，就需要通过法兰接头完成刚性接口转换，避免在管材上额外加工连接结构破坏管材整体强度。

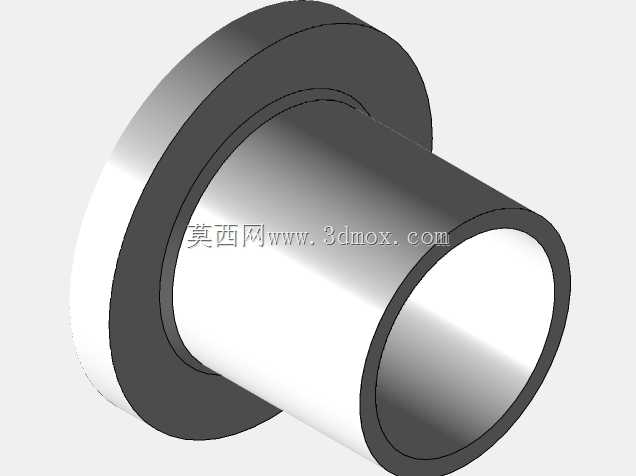

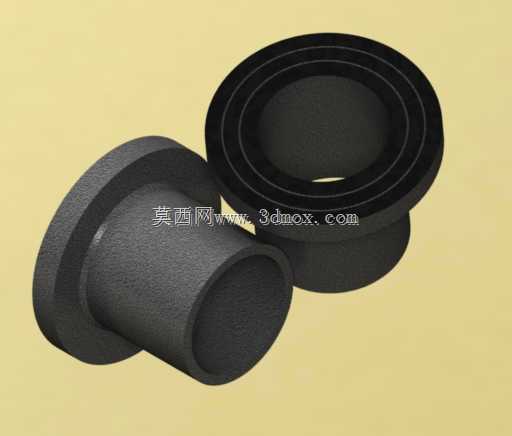

　　该法兰接头的结构设计完全贴合HDPE管路的连接特性，整体分为法兰盘与插管段两个核心功能部分，插管段外径与DN90HDPE管材的内径匹配公差控制在0.2mm以内，安装时可直接插入管材内壁，配合热熔或者电熔工艺完成与管材的密封固定，避免接口处出现渗漏风险。法兰盘部分采用凸面密封结构，密封面设置有多道同心环形凹槽，安装时配套橡胶密封垫片，在螺栓锁紧的压力下，垫片会嵌入环形凹槽内，形成多道密封屏障，即使在0.6MPa到1.6MPa的常规管路工作压力下，也能有效避免介质从法兰结合面渗漏。法兰盘上的螺栓孔采用跨中分布设计，孔位间距与同公称通径的国标钢制法兰完全匹配，这一设计思路主要是为了实现塑料管路与传统金属管路部件的互换适配，工程现场不需要重新加工配对法兰，直接使用标准螺栓即可完成对接，大幅降低现场安装的适配成本。

　　从安装边界尺寸来看，该法兰接头的插管段长度设置为110mm，足够的插入深度可以保证与管材连接时的熔接面积，避免管路受外力拉扯时接口脱落；法兰盘外径设计为200mm，厚度18mm，足够的结构厚度可以保证螺栓锁紧时法兰盘不会出现翘曲变形，即使在埋地受压或者管路存在轻微错位的工况下，法兰盘也能保持密封面的平面度。设计过程中特意在法兰盘与插管段的衔接位置做了R5的圆弧过渡，避免直角衔接处出现应力集中，当管路受温度变化出现热胀冷缩或者受外部土压力挤压时，应力可以沿着圆弧面均匀分散，不会在衔接位置出现开裂断裂的问题。

　　不同于金属法兰的刚性连接特性，HDPE材质本身具备一定的韧性，该法兰接头在设计时也充分利用了这一材料特性，法兰盘的硬度控制在邵氏D60左右，既可以保证螺栓锁紧时的结构刚性，又能在管路存在轻微角度偏差时通过自身微量形变补偿安装误差，降低现场安装的对位精度要求，尤其适合非开挖施工、埋地敷设等安装对位难度较高的场景。在实际选型过程中，需要注意该接头适配的是公称外径90mm的HDPE管材，对应的管路公称压力等级要与法兰接头的压力等级匹配，避免超压使用导致密封失效；安装时插管段与管材的熔接面要做刮皮氧化层处理，保证熔接强度，法兰对接时螺栓要采用对角分次锁紧的方式，避免单侧受力过大导致法兰盘变形或者密封垫片压偏。

　　从三维建模的角度看，该类法兰接头的建模过程需要重点关注密封面的环形凹槽尺寸、螺栓孔的位置度公差、插管段的外径公差以及过渡圆弧的处理，这些细节直接决定了模型后续用于工程出图、3D打印样件验证或者装配干涉检查时的准确性，若忽略过渡圆角或者公差配合的细节，模型导入装配体后很容易出现装配间隙或者干涉问题，无法直接用于实际工程的选型参考。
