高密度聚乙烯电熔耦合器DN125PN16结构设计

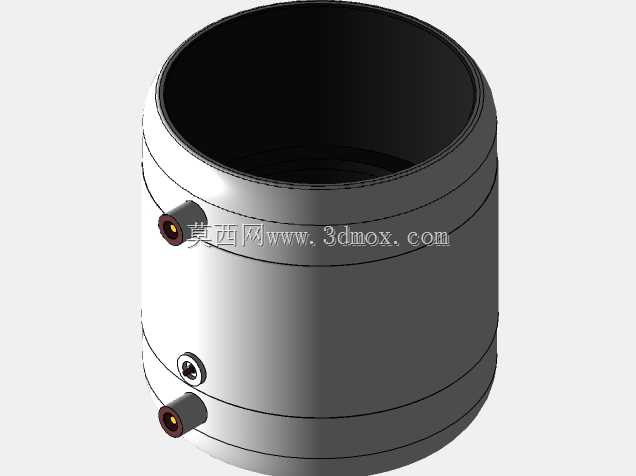

　　在城镇燃气输送、市政给水、工矿企业流体输送管网的施工场景中，聚乙烯管道的连接可靠性直接决定整个管网系统的运行安全与使用寿命，电熔耦合器作为聚乙烯管道连接的核心承压配件，其结构设计合理性直接影响现场施工效率与长期密封性能。这款DN125公称通径、PN16公称压力等级的电熔耦合器，主体采用高密度聚乙烯材质一体注塑成型，整体为直通式套筒结构，内壁预置经过精准排布的电阻加热丝，接线端子设置在套筒外壁的凸起基座上，两个端子沿套筒轴向对称分布，同时配套设置了熔融料溢出观察孔，方便施工人员直观判断电熔过程的熔融程度。

　　从实际工程应用的角度来看，这类电熔耦合器主要适配外径125mm的高密度聚乙烯管材，适用于工作压力不超过1.6MPa的流体输送场景，相比传统的热熔对接工艺，电熔连接对施工现场的环境适应性更强，在狭小管沟、高空作业、冬季低温施工等场景下，不需要大型的热熔对接设备，仅需配套专用电熔焊机即可完成连接作业，对施工人员的操作技能容错率更高，连接完成后的接口抗拉强度、密封性能均能达到与管材本体等强度的要求，长期使用过程中不会出现接口渗漏、脱开等失效问题。

　　在结构设计层面，这款耦合器的内壁尺寸公差经过严格控制，套筒两端的内孔倒角设计方便管材插入定位，内置的电阻丝采用螺旋式均匀排布，确保通电加热过程中套筒内壁与管材外壁的接触区域能够均匀受热熔融，避免局部过热导致的材质降解或者加热不足导致的粘接失效。外壁的接线端子基座做了加厚加强设计，避免施工过程中插拔电熔焊机插头时造成端子根部断裂，观察孔的位置与内部熔融腔连通，当加热过程中聚乙烯熔融料膨胀顶起观察孔内的指示销时，即可判定熔融过程达到工艺要求，不需要施工人员依靠经验判断加热时长。

　　从安装边界条件来看，这款耦合器的套筒总长度经过优化设计，两端的管材插入深度均有明确的定位标识，施工时仅需将待连接的两根管材端部处理平整、标记插入深度，将管材插入耦合器至定位标记位置即可，不需要额外的支撑固定结构，电熔焊接完成后的冷却阶段，耦合器自身的结构强度即可承受接口处的冷却收缩应力，不需要额外的工装夹持。耦合器的外壁为光滑圆柱面，没有多余的凸起结构，安装完成后回填管沟时不会因为尖锐棱角造成防腐层破损，整体外径尺寸控制合理，能够适配常规的管道套管、支吊架安装空间要求，不需要针对该配件额外预留过大的安装操作空间。

　　在功能特性上，这款电熔耦合器的材质与待连接管材的材质性能完全匹配，熔融粘接后的接口能够与管材形成统一的整体，具备良好的抗慢速裂纹增长、抗快速裂纹扩展能力，能够适应管网运行过程中的地基不均匀沉降、温度变形带来的轴向与径向应力，长期使用寿命与管材保持一致。相比金属材质的管道接头，聚乙烯电熔耦合器具备优异的耐腐蚀性能，不需要做额外的防腐处理，在输送带腐蚀性的流体、埋地敷设等场景下，不会出现锈蚀结垢的问题，能够长期保持管道内部的通流截面不受影响，降低管网运行过程中的沿程阻力损失。

　　建模过程中，针对电阻丝的排布路径、观察孔的连通结构、接线端子的嵌装位置都做了精准的还原，能够直接用于施工工艺模拟、管道装配干涉检查、施工人员操作培训等场景，结构细节完全符合实际产品的工程尺寸要求，不存在结构失真、尺寸偏差等问题，能够为相关的管道系统设计、施工方案编制提供准确的三维模型支撑。
