配电系统用阶梯式CT2-25母线固定绝缘支座

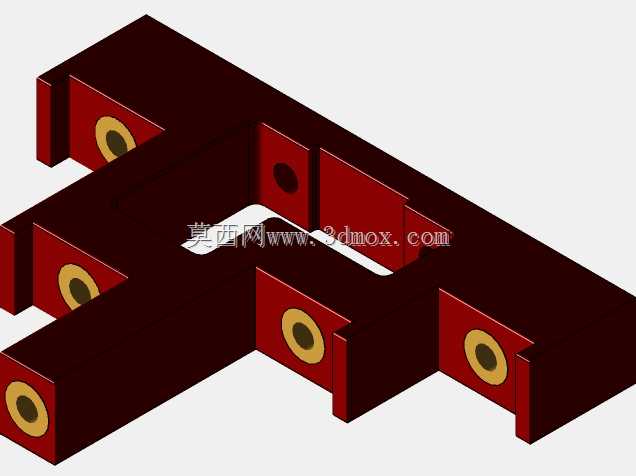

　　在低压配电柜体、母线槽系统、成套电气设备的内部布线环节，裸露的导电母线排如果直接与金属安装框架接触，不仅会引发接地短路故障，长期运行中母线受电动力产生的微幅振动还会磨损绝缘层，埋下严重的安全隐患，这款阶梯式绝缘支座就是专门针对这类场景设计的母线固定承载部件。从结构设计来看，这款支座采用阶梯式排布的安装位，不同高度的固定座可以对应不同相序的母线排布需求，不需要额外加装垫块调整高度，就能实现多排母线的分层固定，有效压缩柜内布线的占用空间，适配紧凑化设计的配电柜体安装要求。每个固定位中心都预置了内嵌金属螺母，安装时不需要在绝缘件上现场攻丝，直接用标准螺栓就能完成母线的压紧固定，既避免了攻丝过程造成的绝缘层开裂问题，也能保证螺纹连接的强度，

　　长期受母线振动影响也不会出现滑丝、松动的问题。支座整体采用红色绝缘模压材料一体成型，材料本身具备优异的电气绝缘性能、阻燃性能与耐温性能，即使在柜内长期带流运行产生的温升环境下，也不会出现绝缘性能下降、材质脆化开裂的问题，表面光滑无毛刺，不会在安装过程中划伤母线外层的绝缘包覆层。从安装边界来看，这款支座的底部设置了两个对称的安装固定孔，可以直接通过螺栓固定在柜体的安装梁或者绝缘安装板上，底部接触面做了平整化处理，安装后不会出现翘边、晃动的问题，整体的阶梯高度差经过精准核算，固定后相邻两层母线之间的电气间隙完全满足低压配电的安全规范要求，不需要额外调整相间距。在实际选型应用中，这类绝缘支座需要根据所固定母线的排宽、

　　额定载流量对应的排布间距来匹配对应型号，这款CT2-25规格的支座适配25mm宽度的铜排或者铝排固定，阶梯排布的结构可以同时固定四排不同相序的母线，相比单孔式的单个绝缘支柱，不需要逐个定位排布支柱位置，一次安装就能完成多相母线的支撑固定，大幅提升成套厂的装配效率。设计这类绝缘件的时候，需要重点考量几个核心维度：首先是绝缘性能，材料的漏电起痕指数、击穿电压必须满足低压电气设备的相关标准，避免长期运行中出现表面爬电的问题；其次是机械强度，母线在短路瞬间会产生极大的电动力，绝缘支座必须能够承受对应的冲击载荷，不能出现断裂、变形导致母线移位短路；再者是安装的便捷性，预置的金属嵌件必须和绝缘本体结合牢固，不能在螺栓拧紧的时候出现嵌件转动、

　　脱出的问题，安装孔的位置公差要控制在合理范围内，避免现场安装时出现孔位不对、需要重新打孔的情况。在日常的配电设备运维中，这类绝缘支座属于长期免维护的部件，只要安装时螺栓扭矩符合要求，后续基本不需要额外调整，相比传统的瓷质绝缘支柱，这种模压成型的绝缘件抗冲击性能更好，运输、安装过程中不容易出现碎裂问题，也不会因为柜内凝露产生的污损出现绝缘性能大幅下降的问题。很多成套电气设计人员在做柜内母线排布的时候，经常会忽略绝缘支撑件的选型匹配，要么选用的支撑件高度不足导致相间距不够，要么支撑强度不足无法耐受短路电动力，最终导致设备出厂试验或者现场运行时出现故障，这款阶梯式的绝缘支座就是针对这类常见问题优化设计的结构，通过标准化的阶梯高度设置，直接给出了合规的相间距参考，同时一体多固定位的设计也减少了柜内需要安装的支撑件数量，降低了装配出错的概率。从三维建模的角度来看，这类绝缘件的建模重点在于金属嵌件的位置精度、安装孔的同轴度、阶梯面的平面度，每个固定位的支撑面都要保持水平，避免母线安装后出现倾斜，导致相邻母线的间隙不均匀，同时各个棱边都要做合理的倒角处理，避免应力集中导致的部件开裂，也能避免安装过程中尖锐棱边划伤操作人员或者母线绝缘层。
