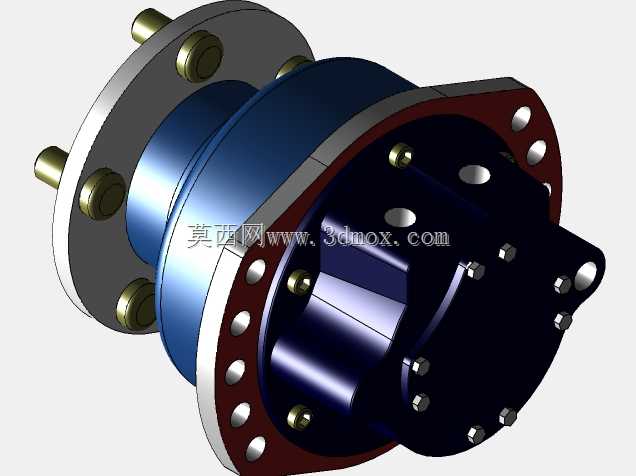

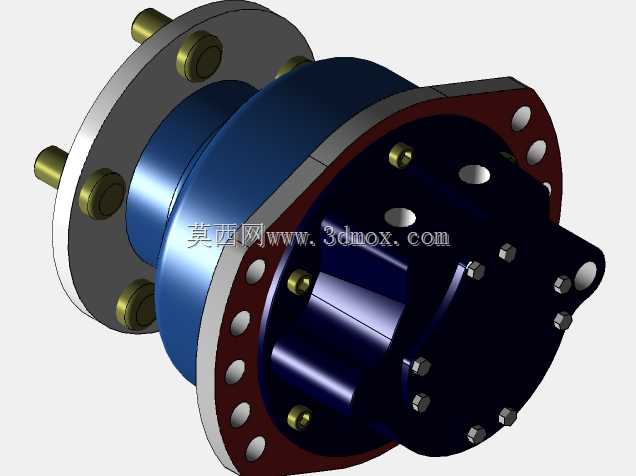

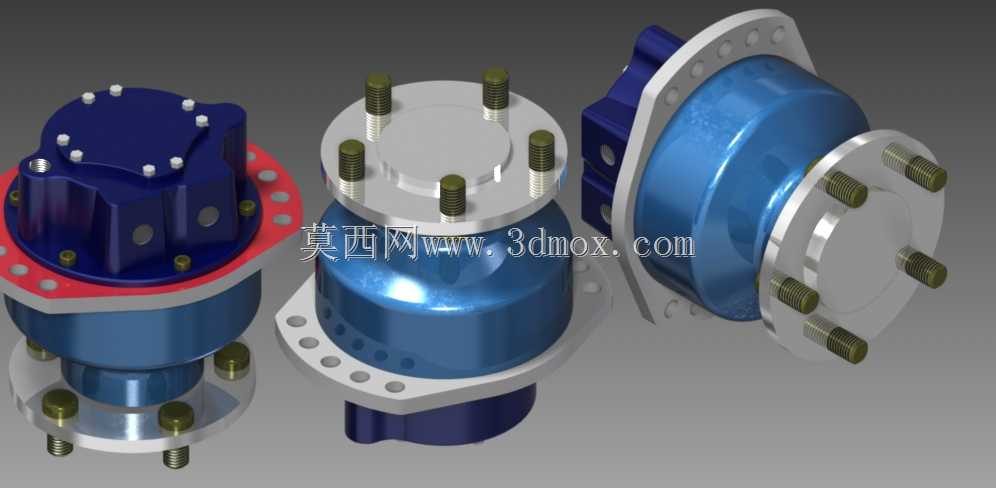

工程机械行走驱动用液压车轮马达结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488709
  • 工程机械行走驱动用液压车轮马达结构
  • 工程机械行走驱动用液压车轮马达结构
  • 工程机械行走驱动用液压车轮马达结构
  • 工程机械行走驱动用液压车轮马达结构

  这类液压车轮马达多应用在非道路移动工程机械的行走驱动场景,常见于小型滑移装载机、高空作业平台、农用作业机械、井下无轨设备的轮边驱动位置,区别于传统中央驱动桥的传动形式,它直接将动力输出端与车轮轮毂连接,省去了半轴、轮边减速器等中间传动环节,能大幅简化行走机构的整体布置,尤其适合轮边空间紧凑、需要独立控制单轮转速扭矩的设备。从实际使用场景来看,单轮独立驱动的布局能让设备实现更小的转弯半径,甚至完成原地转向动作,在狭小作业空间内的机动表现远优于传统驱动桥结构,同时每个马达可独立调节输出扭矩,在泥泞、凹凸不平的非铺装路面上能有效减少轮胎打滑,提升设备的通过性能。

  从功能特性上看,该类马达采用集成式设计,将配流机构、柱塞副、输出法兰、安装基座整合为一体式结构,外壳采用高强度铸钢材质,表面做了防锈涂层处理,能承受作业过程中飞溅的泥水、碎石冲击,适配户外恶劣作业环境。马达的进出油口布置在壳体侧上方,避免行走过程中被地面凸起剐蹭,同时预留了制动油道接口,可直接集成驻车制动与行车制动功能,不需要额外加装轮边制动组件,进一步压缩轮边的安装空间。输出端采用法兰式连接结构,端面均布的螺栓孔直接与车轮轮毂的安装面对接,配合止口定位能保证传动同轴度,减少运转过程中的径向跳动。

  设计过程中首先要匹配主机的整车重量与单轮负载,确定马达的额定输出扭矩与最高转速参数,同时结合轮胎的滚动半径计算整车的最高行驶速度与最大爬坡度,保证动力参数匹配合理。壳体的安装法兰设计需要兼顾不同主机的轮边安装尺寸,法兰上的安装孔采用长圆孔与圆孔组合的形式,允许一定的安装位置调整量,降低主机架的加工精度要求。内部的流道设计经过优化,尽量减少高压油的沿程压力损失,同时在壳体内部预留了泄油通道,能将内部泄漏的液压油直接引回油箱,避免主轴密封处承受过高的背压,延长密封件的使用寿命。

  安装边界方面,这类马达的轴向尺寸控制在较小范围内,安装后突出轮边的长度不会超过轮胎的侧面宽度,避免作业过程中马达壳体与路沿、障碍物发生碰撞。径向尺寸需要匹配轮毂的中心孔大小,保证马达主体能嵌入轮毂中心空腔内,不额外增加轮边的横向占用空间。安装面的平面度要求控制在0.1mm以内,连接螺栓采用12.9级高强度螺栓,按照规定的扭矩对角拧紧,避免运转过程中连接松动。主轴的输出端承受径向载荷的能力经过强化,能直接承受车辆满载时的轮胎垂直载荷,不需要额外加装轮边支撑轴承,简化主机的轮系结构。

  在实际选型过程中,除了扭矩转速参数,还需要结合主机的液压系统工作压力确定马达的耐压等级,常规作业场景下系统工作压力在20-25MPa区间,重载作业场景则需要选用30MPa以上耐压等级的型号。同时马达的泄油口必须单独接回油箱,不允许与回油管路共用,避免回油背压过高损坏轴封。日常维护过程中只需要定期检查液压油的清洁度,按照保养周期更换液压油滤芯,不需要对马达内部做额外的拆解保养,整体维护成本较低,适合长时间连续作业的工程场景。
