11kW潜水电机适配连接结构件

　　在井用取水、基坑排水、水下作业泵送等工况场景中，潜水电机与泵体的连接可靠性直接决定整套潜水泵组的运行寿命，这款适配11kW功率等级潜水电机的连接构件，正是为解决水下动力端与水力端的同轴对接、载荷传递需求设计的核心中间部件。从实际使用场景来看，这类构件长期浸没在水体中，既要承受电机启动瞬间的扭矩冲击，还要平衡泵轴运转带来的径向跳动，同时要兼顾水下密封界面的贴合精度，避免水体渗入电机腔造成绕组烧毁。

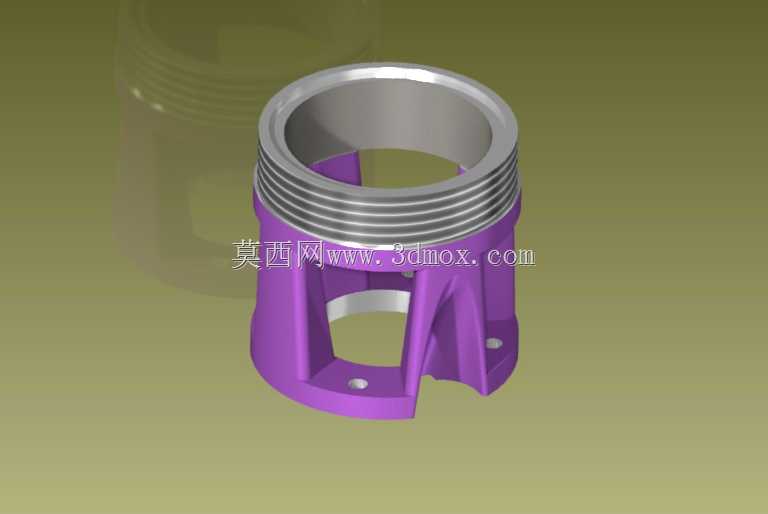

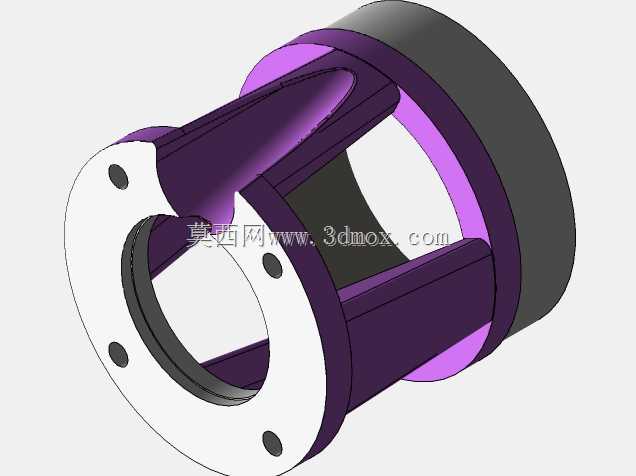

　　从功能特性上看，该构件上端设置了多道精密外螺纹结构，用于和电机端的密封壳体旋合对接，螺纹加工精度控制在6H级，旋合过程中能配合O型密封圈形成轴向静密封，阻断外界水体沿连接缝隙侵入的路径。构件下部采用镂空式支腿结构，三个周向均布的支撑臂既保留了足够的过流通道，让泵送介质可以顺畅流经连接段进入泵体流道，又能在保证结构强度的前提下大幅降低构件自重，减少电机端的额外载荷负担。每个支撑臂末端都设计了带沉孔的安装耳，通过螺栓可以和泵体的连接法兰实现刚性固定，沉孔结构能够避免螺栓头突出流道，减少对介质流动的干扰，同时也能防止螺栓长期受水流冲刷出现锈蚀松脱。

　　设计过程中，首先要匹配11kW潜水电机的输出轴轴伸尺寸，构件的内孔同轴度公差控制在0.02mm以内，保证电机轴与泵轴对接时的同轴度要求，避免因偏心造成轴封磨损、轴承发热等问题。上端螺纹的公称尺寸完全适配对应型号潜水电机的壳体接口，螺纹长度经过反复校核，既保证足够的旋合深度满足连接强度要求，又不会因旋合过长造成装配干涉。下部支腿的分布角度经过力学仿真优化，在1.5倍额定扭矩的冲击载荷下，最大应力集中点的应力值远低于所选铸铝材质的屈服强度，同时镂空区域的过流面积经过计算，不会造成额外的水力损失，保证泵组的运行效率。

　　安装边界方面，构件上端螺纹的大径、螺距与对应11kW潜水电机的壳体接口完全匹配，下端安装耳的孔位中心距、孔径尺寸与配套泵体的连接法兰完全对应，安装时无需额外加工修配，直接通过螺栓紧固即可完成对接。构件的轴向总长度经过精准控制，装配后电机轴与泵轴的联轴器对接间隙刚好处于设计要求的1-2mm区间，既能补偿轴系运转时的轴向窜动，又不会因间隙过大造成联轴器传动失效。内壁的台阶结构用于定位轴承座或者轴套部件，保证轴系支撑点的位置精度，减少轴系运转时的振动幅度。

　　从实际工程应用的反馈来看，这类镂空式适配结构相比传统的筒式连接座，不仅重量降低了近40%，而且过流顺畅性更好，在含沙量较高的水体工况下，泥沙不容易在连接段淤积，减少了泥沙进入轴封的概率，能有效延长机械密封的更换周期。支腿部位的加强筋设计沿着扭矩传递的方向布置，能将电机输出的扭矩均匀传递到泵体法兰，避免局部应力集中造成的支腿断裂问题，在频繁启停的排水作业场景中，这种结构的抗疲劳性能表现更为突出。构件的紫色表面处理层采用了水下专用的防腐涂层，能适应淡水、轻度污水等不同水质的腐蚀环境，长期浸没也不会出现涂层脱落、基体锈蚀的问题。
