海水淡化系统用液压助力能量回收装置

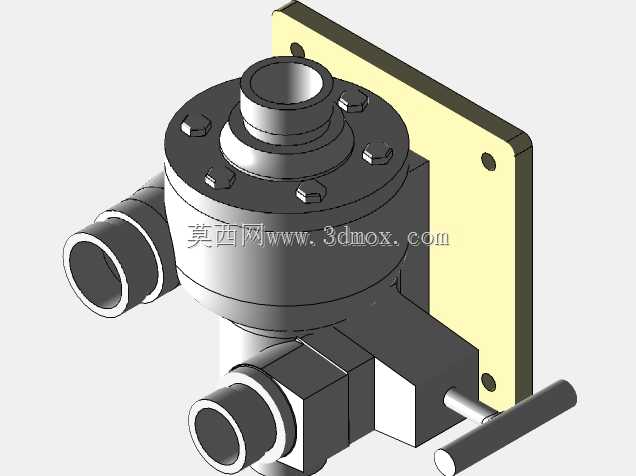

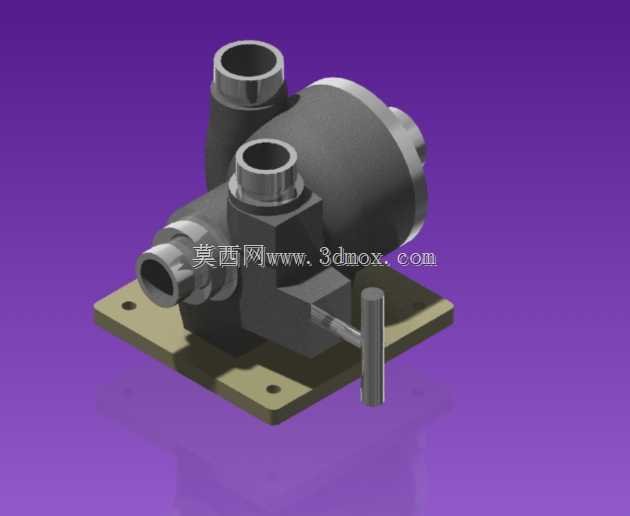

　　在中小型海水淡化反渗透处理系统的现场部署中，高压浓水侧的余压回收一直是降低系统整体能耗的核心环节，这款适配反渗透工艺的液压助力装置，正是针对该场景开发的核心流体部件，其核心作用是将反渗透膜组排出的高压浓水携带的压力能，通过液压耦合的方式传递至进料侧的原水，替代传统的高压泵二级增压结构，可将整套海水淡化系统的单位产水能耗降低三成左右，尤其适配船载、海岛离网供水这类对能耗控制要求严苛的使用场景。从结构设计逻辑来看，该装置采用一体化集成式阀组布局，没有采用传统能量回收装置分体式的增压缸、换向阀、管路拼接结构，而是将流道、换向阀芯、增压腔室全部集成在主体铸造壳体内，大幅减少了外接管路的连接点，从根源上降低了高压流体泄漏的风险，

　　同时也压缩了设备整体的安装占用空间。主体壳体采用耐海水腐蚀的双相不锈钢材质铸造，流道内壁做了镜面抛光处理，减少高压流体在腔室内流动的沿程阻力损失，三个外接流体接口分别对应原水入口、高压出水接口、浓水回流接口，接口采用标准的法兰连接形式，可直接对接现场的高压管路，不需要额外加工转换接头。安装底座采用带安装孔的方形板式结构，四个固定孔的孔位公差按照IT7级精度控制，现场安装时可直接通过螺栓固定在预制的设备安装基座上，不需要额外制作转接支架，底座与主体壳体之间设置了定位止口，可保证设备安装后与管路对接的同轴度，避免管路连接产生额外的装配应力。装置侧部设置的手动换向拨杆，主要用于设备调试阶段的手动换向操作，在系统初次充水排气、故障排查时，

　　可通过手动拨杆切换内部阀芯的工位，完成腔室的流体流向切换，不需要外接控制气源或者电源即可完成调试操作，适配现场无辅助动力的调试场景。从流体功能实现来看，装置内部的两个增压腔室通过阀芯的往复切换交替工作，高压浓水进入腔室推动活塞动作，将压力传递至另一侧的原水腔，整个压力传递过程通过液压油作为中间介质，避免浓水与原水的交叉污染，活塞上的密封件采用耐高压、耐海水腐蚀的填充聚四氟乙烯材质，可在6MPa以上的工作压力下长期稳定运行，密封寿命可达8000小时以上。在外形安装边界上，该装置的主体最大外径控制在200mm以内，整体高度不含底座的部分为180mm，底座的安装孔中心距为120mm，外接接口的通径为DN25，

　　单台设备的干重控制在15kg以内，单人即可完成现场的安装与拆卸操作，非常适配小型撬装式海水淡化设备的集成安装需求，可直接布置在撬架的预留安装位上，不需要额外预留过大的检修空间，日常维护仅需要定期检查接口密封状态、手动拨杆的活动灵活性即可，不需要拆解主体进行复杂的保养操作。在实际选型匹配时，该装置可适配产水量为5-10立方米每天的反渗透海水淡化系统，可匹配流量为1立方米每小时的高压柱塞泵使用，在系统额定工作压力下，能量回收效率可达90%以上，相比传统的涡轮式能量回收装置，其在小流量工况下的效率衰减更小，不会因为系统流量波动出现回收效率大幅下降的问题，同时其抗杂质干扰能力更强，进水侧仅需要配置50微米精度的保安过滤器即可，不需要额外加装高精度的过滤装置，降低了系统的预处理成本。在三维建模过程中，该装置的所有配合面均按照实际加工公差进行建模，活塞与腔室的配合间隙、阀芯与阀套的配合尺寸都还原了实际加工的公差要求，安装底座的孔位、接口的法兰尺寸都严格按照对应行业标准制作，可直接用于撬装设备的整体装配干涉检查、管路布局模拟，在设计阶段即可验证设备安装后的操作空间、管路弯折半径是否符合要求，避免现场安装时出现部件干涉、管路无法对接的问题。
