轴向柱塞式16MCY高压液压泵结构

　　在液压传动系统的动力端配置选型中，轴向柱塞结构的高压泵是中高压工况下的核心动力来源，16MCY系列液压泵属于定量轴向柱塞泵的经典构型，日常多配套在锻压设备、工程机械液压站、注塑机锁模回路、重型机床的夹紧进给系统中，作为系统压力油的发生装置，将原动机输入的旋转机械能转化为液压油的压力能，为后续执行元件提供稳定的高压油源。

　　从实际使用场景来看，这类泵的额定工作压力通常覆盖31.5MPa区间，能够满足绝大多数工业液压系统的中高压需求，相比齿轮泵、叶片泵，柱塞结构的容积效率更高，在长期高压连续运转工况下的内泄漏控制表现更优，适合需要长时间保压、负载波动较大的液压回路，比如液压机的主缸驱动回路，需要在压制行程中维持稳定的系统压力，柱塞泵的输出特性刚好匹配这类工况的需求；在工程机械的上车液压系统中，这类泵也常作为辅助泵或者小型设备的主泵使用，依靠紧凑的结构和较高的功率密度，在有限的安装空间内提供足够的输出流量。

　　从结构设计思路来看，这款泵采用斜盘式定量柱塞结构，缸体内部沿圆周均匀布置复数根柱塞，柱塞端部通过滑靴贴合在斜盘端面，当传动轴带动缸体旋转时，柱塞在缸体柱塞孔内做往复直线运动，配合配流盘的腰型配流窗口完成吸油、压油的工作循环。设计过程中，缸体与配流盘的贴合面采用了静压平衡结构，通过引入压力油在贴合面间形成静压支撑油膜，既减少了金属接触面的干摩擦磨损，又能控制配合面的内泄漏量，提升泵的容积效率。柱塞与滑靴的连接采用球铰结构，保证滑靴能够始终贴合斜盘平面，在斜盘倾角固定的定量泵构型中，每转的排量由柱塞直径、柱塞分布圆直径以及斜盘倾角共同决定，16MCY的排量参数对应16mL/r的公称排量，能够匹配10-15kW区间的四级电机驱动，在1500r/min的额定转速下输出符合设计要求的流量。

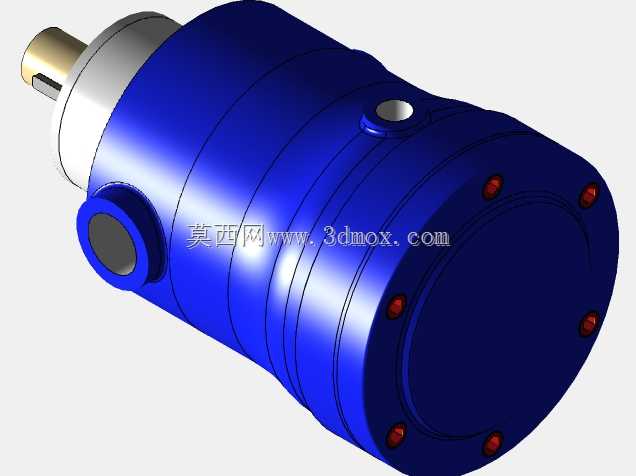

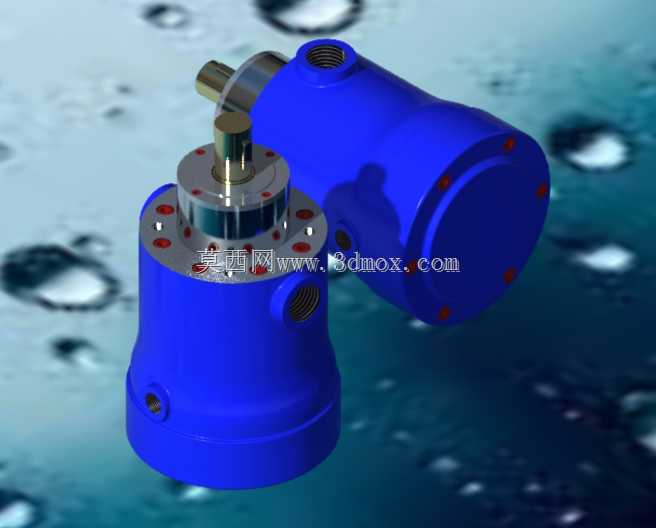

　　外形与安装边界方面，这款泵采用法兰式安装结构，输入端的安装法兰符合通用液压泵的安装止口尺寸标准，能够直接配套标准的钟形罩与电机输出轴对接，轴伸采用平键连接结构，键槽尺寸符合通用液压泵的轴伸标准，不需要额外定制连接件即可完成与原动机的装配。泵体上设置有两个主油口，分别为吸油口和压油口，油口采用内螺纹连接形式，螺纹规格匹配常规的液压管路接头，吸油口通径大于压油口通径，避免吸油阻力过大造成气蚀问题；泵体侧面还设置有泄油口，用于将泵体内泄漏的液压油引回油箱，安装时需要保证泄油口的位置高于泵体内部油面，保证泄油通畅，避免轴封处承受过高的回油压力造成渗漏。

　　在结构细节处理上，泵的外壳采用高强度铸铁材质，能够承受高压工况下的壳体强度要求，缸体、柱塞、配流盘、斜盘等核心摩擦副零件采用合金钢材经热处理加工，表面硬度达到HRC60以上，配合高精度的磨削加工，保证摩擦副的配合间隙控制在合理区间，既减少内泄漏，又避免运动过程中的卡滞风险。端盖与壳体的连接采用内六角螺钉沿圆周均匀布置，保证结合面的压紧力均匀，配合O型密封圈实现静密封，防止高压油从结合面渗漏。传动轴的伸出端采用骨架油封进行动密封，能够承受一定的轴端窜动和旋转线速度，防止液压油从轴伸处泄漏，同时阻挡外部的灰尘、杂质进入泵体内部，避免摩擦副的磨粒磨损。

　　在实际选型匹配过程中，需要注意泵的旋转方向与原动机的转向匹配，因为配流盘的配流窗口是按照固定转向设计的，如果转向错误会造成吸压油口反向，无法正常建立系统压力，同时还可能造成轴封的损坏。吸油管路的通径需要满足泵的吸油流速要求，通常吸油管路流速控制在1.5m/s以内，避免吸油阻力过大造成泵的吸空，引发噪音、气蚀等问题，缩短泵的使用寿命。压油管路需要根据系统压力选择对应压力等级的管路和接头，避免高压工况下管路爆裂造成安全事故。首次启动泵之前，需要向泵壳内注满液压油，保证启动时各摩擦副能够得到足够的润滑，避免干摩擦造成零件的早期磨损。

　　这类定量柱塞泵的结构相对简单，维护成本较低，在常规的工业液压系统中应用非常广泛，三维建模过程中需要重点关注各摩擦副的配合间隙、安装法兰的止口尺寸、轴伸的配合尺寸、油口的位置与螺纹规格，这些参数直接影响后续虚拟装配的干涉检查结果，以及实际生产制造过程中的零件互换性。建模时需要还原柱塞与缸体孔的配合关系、滑靴与斜盘的贴合角度、配流盘与缸体端面的配合位置，保证模型的运动仿真能够真实还原泵的实际工作过程，为后续的液压系统仿真、结构强度分析提供准确的三维模型基础。
