Aquamite75型水泵叶轮结构设计

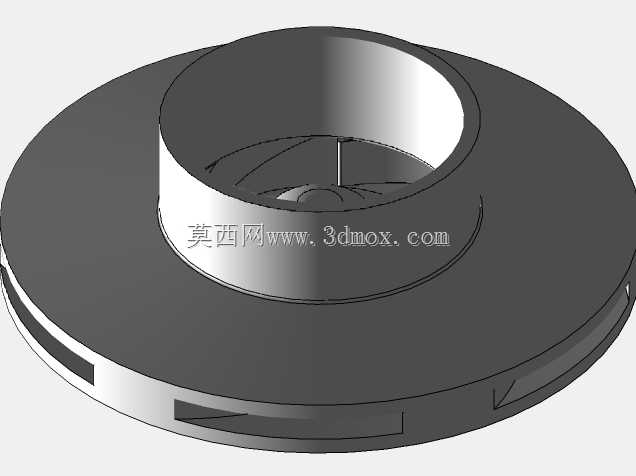

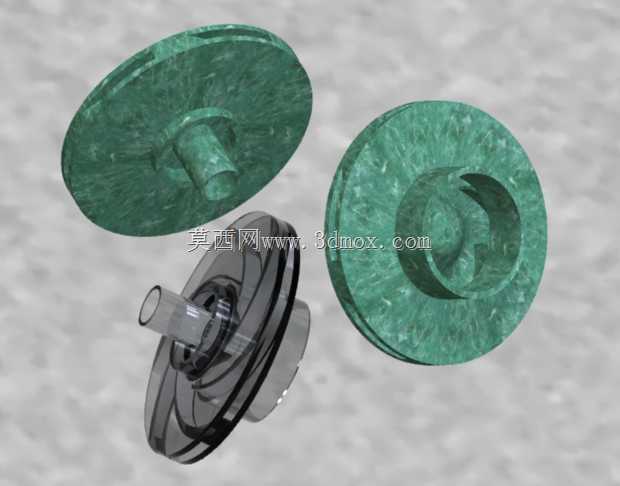

　　在民用供水、小型流体输送系统的实际工况里，叶轮作为泵类设备的核心做功部件，其结构合理性直接决定整泵的运行效率、扬程表现与运行稳定性，这款适配Aquamite75规格的叶轮，主要面向小型清水输送场景，覆盖家用增压、小型景观水循环、低压给排水等常见应用场景，是整泵实现流体能量转换的核心载体。从实际功能逻辑来看，该叶轮属于离心式结构，运行时随泵轴高速旋转，通过叶片对流道内的水体施加离心作用力，将叶轮入口处轴向流入的水体导向径向甩出，把电机输入的机械能转化为水体的压力能与动能，最终实现流体的加压输送。不同于大型工业泵的复杂叶轮结构，这款小型叶轮的设计充分兼顾了小功率工况下的水力效率与注塑加工可行性，整体采用对称式盘状结构，分为前盖板、

　　后盖板与中间的叶片流道三个核心部分，前盖板中心设置渐扩式进水口，能够引导轴向进入的水体平缓转向进入叶片流道，降低入口处的水力冲击损失，避免小流量工况下容易出现的气蚀问题；后盖板中心设置与泵轴配合的安装轴孔，轴孔周边设计有凸起的轮毂结构，既能够提升轴孔位置的结构强度，避免高速旋转时轴孔处出现应力开裂，也可以控制叶轮与泵腔密封端的配合间隙，减少高压水体的回流泄漏，提升容积效率。从安装边界的适配性来看，这款叶轮的整体外径与Aquamite75型泵的泵腔内径严格匹配，安装后叶轮外缘与泵壳内壁的间隙控制在合理范围，既不会因为间隙过小导致运行时出现擦碰异响，也不会因为间隙过大造成过多的容积损失；轮毂的轴向长度与泵腔内部的安装空间适配，

　　安装到位后叶轮的进水口端面能够与泵体的进水道精准对齐，不会出现错位导致的进水流道紊乱问题；轴孔的直径与对应规格泵轴的外径采用过渡配合设计，配合侧面的防转定位结构，能够保证高速旋转时叶轮与泵轴同步转动，不会出现打滑丢转的情况。在设计思路上，这款叶轮没有追求过高的比转速参数，而是针对小型泵常用的中小流量、中等扬程工况做了流道优化，叶片的型线采用平缓的圆弧过渡，没有过于激进的曲率变化，既能够降低水体在流道内的沿程阻力，也能够减少运行时的水力振动，降低整泵的运行噪音，适配家用场景对低噪音的使用需求；前后盖板的厚度经过结构校核，在满足高速旋转强度要求的前提下尽可能做薄，既减少了材料的使用，也降低了叶轮自身的转动惯量，让泵启动时的响应速度更快，

　　降低电机启动瞬间的电流冲击。从实际使用的维护角度来看，这款叶轮的流道表面设计为光滑过渡结构，没有容易藏污纳垢的死角，在输送含有少量微小杂质的水体时，不容易出现流道堵塞的问题，日常维护时的清理难度更低；整体结构的对称度经过严格控制，旋转时的不平衡量控制在小规格泵的允许范围内，不需要额外做复杂的动平衡处理就能够平稳运行，适配规模化量产的加工要求。在流体性能的匹配上，这款叶轮的流道截面变化经过水力计算，在额定转速下能够匹配对应功率电机的输出特性，不会出现轴功率过载导致电机烧损的问题，在常规的管网阻力变化范围内，能够保持相对平稳的流量扬程曲线，避免出现工况点漂移过大导致的运行不稳定问题；叶轮入口处的边缘做了圆角钝化处理，能够减少入口处的局部低压区范围，提升泵的抗气蚀性能，延长叶轮自身的使用寿命，减少长期运行后的气蚀剥蚀损伤。
