Aquamite75型水泵配套风扇罩结构设计

　　在民用给排水、泳池循环、小型工业输水场景中，离心泵类输水设备的长期稳定运行，离不开电机散热系统的可靠防护，这款配套Aquamite75型泵体的风扇罩，正是针对该系列泵的电机端散热防护需求开发的结构件。从实际工况出发，这类泵组常安装在户外泵房、泳池周边设备间、小型景观水系统旁，运行环境中存在溅水、浮尘、细小杂物卷入的风险，风扇罩的核心作用首先是隔绝外部异物与电机尾部散热风轮的接触，避免杂物卡滞风轮造成电机过载烧损，同时还要兼顾散热气流的导流效率，不能因为加装防护结构导致风阻过大，影响电机的散热效果。

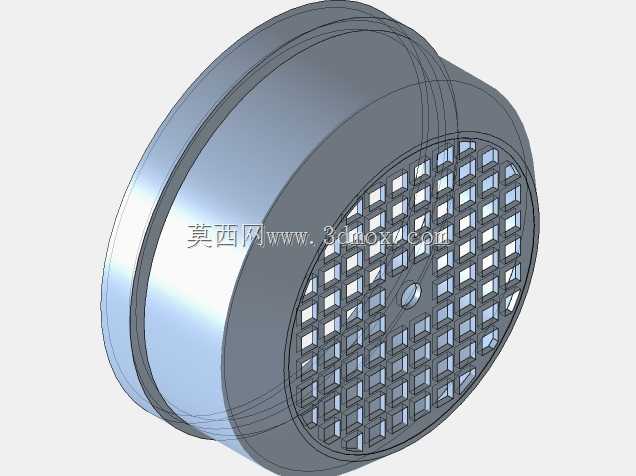

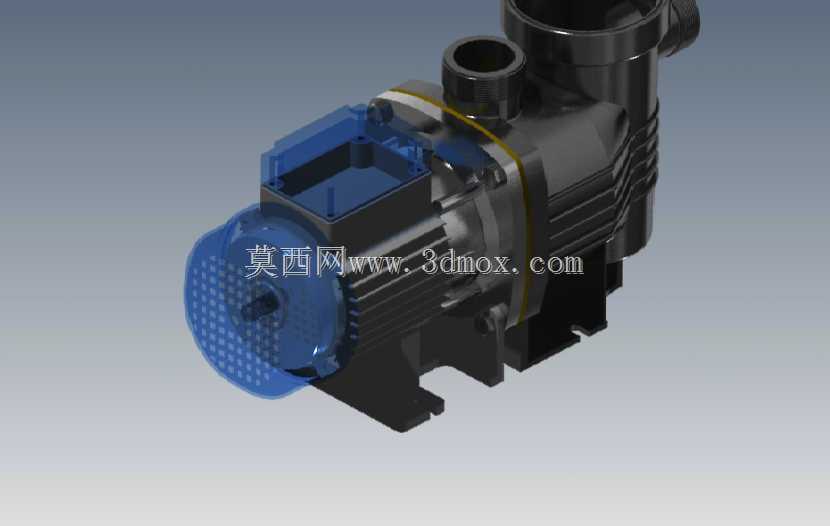

　　从结构设计逻辑来看，这款风扇罩采用了端盖式包覆结构，整体轮廓匹配电机尾部的安装止口尺寸，罩体正面设置密集的阵列式通风格栅，格栅的开孔尺寸经过校核，既能够保证足够的通风通流面积，满足电机额定转速下的散热风量需求，又能阻挡直径超过5mm的固体杂物进入风轮区域，适配多数户外及半开放安装场景的防护要求。罩体侧边设置与电机端盖匹配的定位卡扣与安装孔位，安装时无需额外调整适配，可直接对齐电机尾部的安装基准面，通过螺栓完成固定，安装边界完全贴合该型号泵组的电机尾部轮廓，不会与泵体的进出水口、接线盒结构产生干涉，也不会额外增加泵组的整体安装占地尺寸。

　　在细节设计上，罩体靠近风轮的一侧做了圆弧过渡的导流面，能够引导散热气流沿电机外壳的散热筋方向均匀流动，避免气流在罩体内形成紊流，降低风阻带来的风量损耗，提升散热效率。罩体边缘做了加厚的止口结构，既能够提升整体的结构刚度，避免泵组运行过程中的振动导致罩体共振变形，也能在安装时起到定位导向作用，降低现场安装的对位难度。考虑到泵组运行环境可能存在的潮湿、轻度腐蚀情况，结构设计时预留了均匀的壁厚，适配常用的工程塑料注塑成型工艺，成型后罩体的结构强度足以承受日常的轻微磕碰，不会因为常规的安装碰撞、运维触碰出现开裂破损。

　　从实际运维角度来看，这款风扇罩的格栅间隙设计也兼顾了后期清洁的便利性，日常运维时可以直接用毛刷清理格栅表面积累的浮尘，无需拆卸罩体即可完成常规的散热通道疏通，降低运维工作量。罩体的安装孔位采用了沉孔设计，螺栓固定后螺栓头不会突出罩体表面，避免安装、运维过程中剐蹭操作人员，也减少了外部积尘积水在螺栓位置的积存，降低连接位置的锈蚀风险。在与泵体的匹配性上，这款风扇罩的轴向尺寸经过反复校核，安装后与风轮之间保留了足够的安全间隙，不会因为加工公差、运行振动导致风轮与罩体发生擦碰，同时也不会因为间隙过大降低对风轮的防护效果，平衡了防护、散热、安装适配多方面的需求，能够完全适配该型号泵组在各类常规输水场景下的使用要求，为电机散热系统提供可靠的防护支撑，保障泵组长期连续运行的稳定性。
