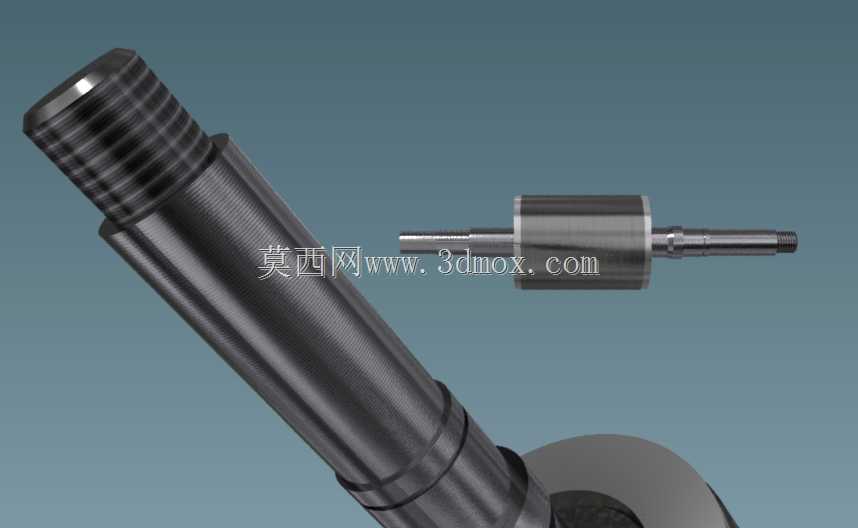

Aquamite75型电机转子结构设计

　　在小型流体输送、轻工配套驱动、小型设备动力输出场景中，75规格系列电机的核心做功部件转子，直接决定整机运行的振动水平、扭矩输出稳定性与长期运转寿命。这套转子结构针对Aquamite75型设备的配套需求设计，整体采用轴芯与铁芯过盈配合的经典结构，轴端加工有标准连接螺纹，用于和驱动端负载部件实现刚性连接，避免传动过程中出现周向打滑或轴向窜动。从结构设计逻辑来看，转轴部分采用阶梯轴构型，不同轴段分别对应轴承安装位、铁芯压装位、密封件配合位、输出连接位，各轴段的同轴度公差严格控制在0.02mm以内，避免高速运转时因偏心产生的动不平衡问题。铁芯段采用叠压冲片结构，冲片间通过绝缘涂层实现层间隔离，减少涡流损耗带来的发热问题，

　　叠压后的铁芯整体与轴芯采用热装工艺配合，过盈量根据轴径尺寸匹配在0.03-0.05mm区间，既保证长期运转不松脱，又不会因过盈量过大导致轴芯弯曲变形。在安装边界设计上，转轴两端的轴承位直径按照标准深沟球轴承的安装尺寸匹配，轴肩高度严格符合轴承安装的定位要求，避免轴承内圈受力不均；输出端的螺纹长度经过校核，既保证和负载连接时的啮合长度足够传递额定扭矩，又不会因螺纹过长导致装配时与端盖部件发生干涉。靠近输出端的轴段设计有密封件配合槽，可适配标准骨架油封，阻断设备运行过程中流体、粉尘进入电机腔体的路径，适配潮湿、多尘的复杂工况。从实际应用角度出发，这类转子的动平衡等级按照G2.5级要求设计，在完成铁芯压装、轴件精加工后，

　　需在动平衡机上完成双面去重校正，确保额定转速下的振动值控制在标准允许范围内，降低整机运行的噪音水平，延长两端支撑轴承的使用寿命。轴件的材质选用45号优质碳素结构钢，经过调质处理达到HB220-250的硬度区间，兼顾轴件的韧性与耐磨性，螺纹段经过表面淬火处理，避免反复拆装连接部件时出现螺纹滑牙问题。铁芯冲片采用冷轧无取向硅钢片，磁导率高、铁损低，能够有效提升电机的能量转换效率，减少空载电流。在结构细节处理上，铁芯两端的轴段设计有定位轴肩，铁芯压装时可直接抵靠轴肩实现轴向定位，无需额外添加定位套等零件，简化装配流程，减少累计装配误差。轴端的中心孔按照B型中心孔加工，既可以作为加工过程中的定位基准，保证各轴段的同轴度，

　　也可在后期检修时作为顶持基准，方便转子的拆装与检测。针对配套设备的使用场景，转子的整体长度、最大回转直径都经过严格的尺寸校核，确保装入电机定子腔体后，铁芯外圆与定子内孔的气隙均匀，单边气隙值控制在0.25-0.35mm区间，既避免气隙过大导致的励磁电流增加，又防止气隙不均匀产生的磁拉力不平衡问题。在传动配合设计上，输出端螺纹的旋向与电机正常运转方向相反，避免设备启动、负载波动时连接螺母出现松脱问题，无需额外添加防松垫片即可实现可靠连接，减少故障点。转轴上的密封配合面粗糙度控制在Ra1.6以内，保证骨架油封安装后唇口与轴面贴合紧密，不会出现渗漏问题，同时减少油封唇口的异常磨损，延长密封件的更换周期。这类转子结构没有采用复杂的一体化设计，而是通过成熟的工艺组合实现性能要求，加工难度低，装配流程简单，适合批量生产配套，同时各部件的公差匹配都经过实际工况验证，能够在额定负载下长期稳定运行，适配小型水泵、轻工输送设备、小型加工机具的动力配套需求。
