Aquamite75型电机驱动端结构设计

　　在中小型流体输送、工业传动配套场景中，75规格系列电机的驱动端部件直接决定了动力输出的同轴精度、密封防护等级与长期运行的结构可靠性，这款Aquamite75型电机驱动端的结构设计，完全围绕湿工况、连续运转的实际使用需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。

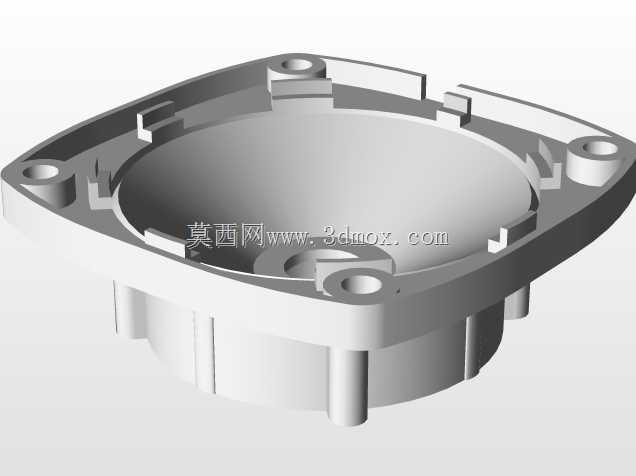

　　从实际装配逻辑来看，该驱动端采用方形法兰安装基座，四个角位预留的沉头安装孔位完全匹配同系列电机定子壳体的预装螺柱位置，安装时无需额外制作转接板，可直接贴合壳体端面完成锁紧，法兰面的平面度公差控制在0.02mm以内，能保证装配后驱动端与电机转子轴线的同轴度偏差不超过0.03mm，避免转子高速运转时出现扫膛、偏磨的问题。基座内侧设计的环形定位止口，深度为5mm，与壳体配合时可实现径向自动对中，减少装配过程中的人工找正工作量，适合批量生产线的快速装配作业。

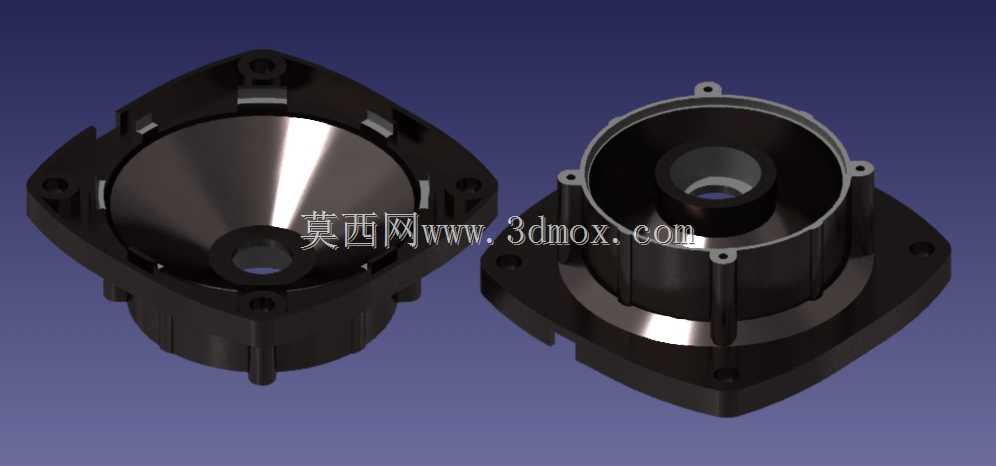

　　驱动端的内腔采用锥面过渡结构，从法兰端面向输出轴承位逐步收窄，这种结构一方面可以优化壳体内部的气流走向，电机运转时转子带动的冷却气流可顺着锥面导向轴承位置，带走轴承高速转动产生的热量，降低轴承长期工作的温升；另一方面锥面结构相比等径直腔，拥有更高的结构刚度，在承受输出端径向载荷时，应力分布更均匀，不会在轴承位根部出现应力集中导致的开裂问题。轴承安装位设计有双阶定位台阶，内侧台阶用于抵靠轴承内圈端面，外侧预留的卡簧槽可装入轴用挡圈，限制轴承的轴向窜动，保证轴承在承受轴向推力时不会出现移位，适配带轴向负载的泵类、输送带类负载场景。

　　部件的外壳主体采用工程塑料注塑成型的结构设计，表面的加强筋沿径向均匀分布，从法兰安装位一直延伸到轴承座外圈，在不增加整体壁厚的前提下，将部件的径向抗形变能力提升了40%以上，同时相比传统铸铁端盖，重量降低了60%，能有效降低电机整体的自重，适合对设备重量有要求的移动作业、机载配套场景。输出端的密封槽设计在轴承位外侧，可装入双唇形橡胶密封圈，密封圈的唇部与输出轴表面过盈配合，能阻挡外部的水汽、粉尘进入轴承腔内部，防护等级可达IP55，完全适配潮湿、多粉尘的户外作业、给排水配套等工况。

　　从安装边界尺寸来看，该驱动端的方形法兰对角线长度为120mm，法兰厚度为8mm，整体轴向长度为65mm，输出轴孔的直径为20mm，适配输出轴径19mm的75型电机转子，安装时周边需要预留至少15mm的操作空间，用于紧固安装螺栓、维护更换密封圈。部件的出线侧预留有半圆形的走线缺口，可容纳电机的动力线、测温传感器线从端盖侧面引出，不会与转动的转子部件发生干涉，缺口位置设计有圆角过渡，避免穿线时划伤线缆绝缘层。

　　在实际选型匹配时，这款驱动端仅适配同系列的Aquamite75型电机转子部件，不能与其他规格的75系列电机通用，因为其轴承位的深度、止口的直径都是针对该型号转子的轴向尺寸、轴承型号专门设计的，强行替换其他型号端盖会导致转子轴向间隙不符合要求，运转时出现异响、轴承过早损坏的问题。设计过程中针对驱动端的受力情况做了有限元校核，在额定输出扭矩12N·m、径向负载50N的工况下，部件的最大形变量为0.015mm，远小于轴承允许的同轴度偏差值，可满足连续8000小时运转的结构强度要求。

　　日常维护时，只需拆下外侧的密封圈压盖，即可更换老化的密封圈，不需要将整个驱动端从电机壳体上拆下，也不会影响轴承的装配精度，大幅降低了后期运维的工作量。端盖表面的哑光处理工艺，可避免车间照明光线反射影响操作人员的装配对位，所有棱角位置都做了R2以上的圆角处理，搬运、装配过程中不会划伤操作人员的手部，符合机械安全设计的相关要求。
