翅片式电加热元件结构设计方案

　　在工业烘干、暖通换热、设备预热等场景中，这类带密集翅片的电加热元件是核心发热载体，区别于光管加热结构，它通过扩展换热面的方式，在有限安装空间内大幅提升热交换效率，避免局部热量堆积造成的元件寿命衰减。从实际使用场景来看，这类元件常被嵌入风道、烘道腔体、工业烤箱内部，或是配套在恒温设备的换热单元中，依靠强制对流或是自然辐射将热量传递至被加热介质，不管是对流动空气加热，还是对特定封闭空间的环境控温，都能保持稳定的发热输出。

　　设计这类元件时，首先要考量的是发热核心与散热结构的结合紧密度，翅片与内部加热管的贴合如果存在间隙，会直接导致热阻飙升，不仅热量无法及时导出，还会造成内部加热丝温度过高熔断，因此建模阶段需要严格控制翅片冲孔与管体外径的过盈配合量，保证压装后两者无相对窜动，接触热阻控制在合理区间。翅片的排布间距也不是随意设定的，需要结合使用场景的风速、粉尘浓度调整：如果是高粉尘的烘干工况，翅片间距要适当放大，避免长期运行后积灰堵塞风道，造成换热效率骤降；如果是洁净环境的暖通换热场景，可以适当缩小翅片间距，在有限长度内最大化换热面积。

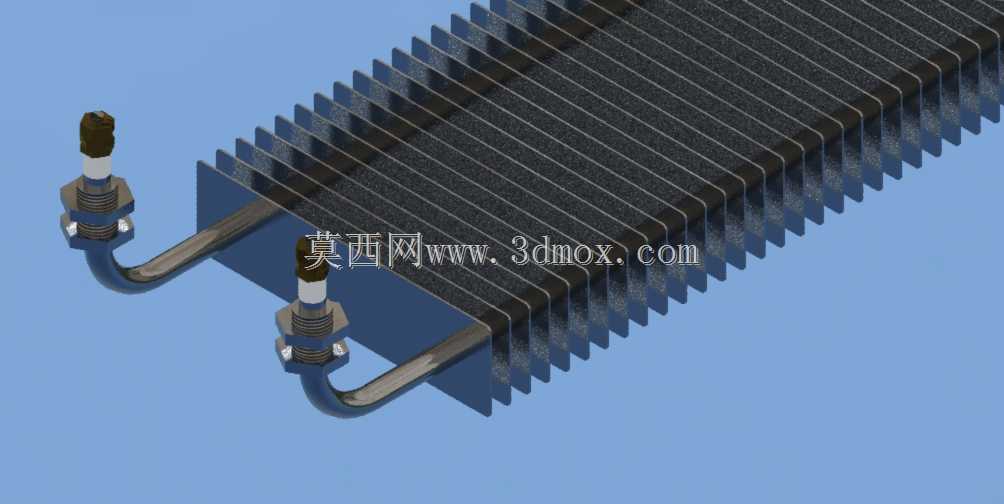

　　从结构细节来看，元件两端的引出端做了弯折处理，接线部位采用了陶瓷绝缘结构加密封锁紧设计，一方面是保证带电部位与安装基体之间的绝缘强度，避免出现漏电风险，另一方面弯折的引出结构可以适配不同设备的安装腔体，不需要额外对接线部位做二次弯折调整，减少安装时对加热管密封结构的损伤。引出端的固定螺母可以直接将元件锁紧在设备的安装板上，不需要额外设计复杂的固定支架，降低配套设备的结构设计成本。

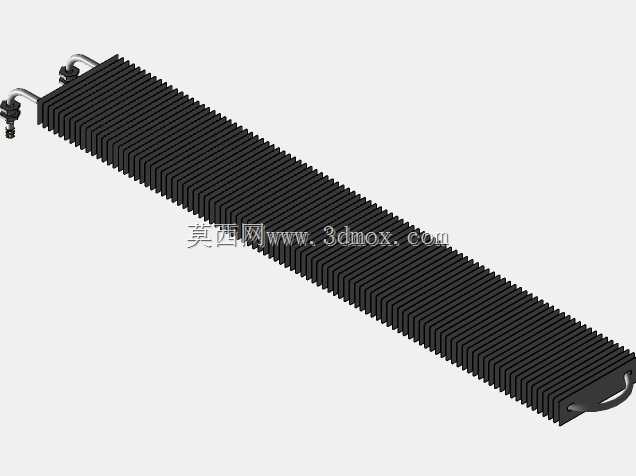

　　外形尺寸方面，这类元件的主体截面为矩形，翅片沿管体长度方向等距排布，整体厚度控制在适配常规风道安装的尺寸区间，安装时只需要在设备侧壁开出对应引出管的过孔，通过两端的螺母锁紧即可完成固定，安装边界清晰，不需要预留过大的操作空间，后期维护更换时只需要松开两端螺母就能抽出元件，不需要拆解周边的风道结构。

　　建模过程中需要重点关注几个结构细节：一是翅片的翻边高度，翻边不仅能增加翅片与管体的接触面积，还能提升翅片自身的结构强度，避免在运输、安装过程中翅片出现倒伏变形，一旦翅片倒伏会直接影响局部的通风效率，造成局部过热；二是管体弯折处的曲率半径，弯折半径过小会造成内部加热丝的绝缘层破损，或是管体内部的氧化镁粉填充不均匀，影响发热均匀性，因此弯折部位的曲率需要结合管体外径做匹配设计，保证弯折后管体无瘪陷、内部填充层无断层；三是接线端的密封结构，要保证潮气、粉尘无法进入管体内部，避免长期使用后出现绝缘性能下降的问题。

　　从实际选型角度来看，这类加热元件的长度、翅片密度、功率参数都可以根据配套设备的需求做调整，但核心的结构逻辑保持一致：通过扩展散热面提升换热效率，通过标准化的安装结构降低配套难度，通过可靠的绝缘密封结构保证长期运行的稳定性。在做设备配套设计时，只需要确认安装孔位间距、元件整体长度、供电参数，就能直接选用对应规格的元件，不需要重新设计复杂的发热结构，能大幅缩短设备的研发周期。另外，这类翅片式加热元件相比裸露的加热丝结构，安全性更高，带电部位完全被金属结构包裹，不会出现加热丝脱落、触碰周边可燃物的风险，更适合在无人值守的工业加热设备中长期运行。
