Aquamite75型泵用转接连接板结构设计

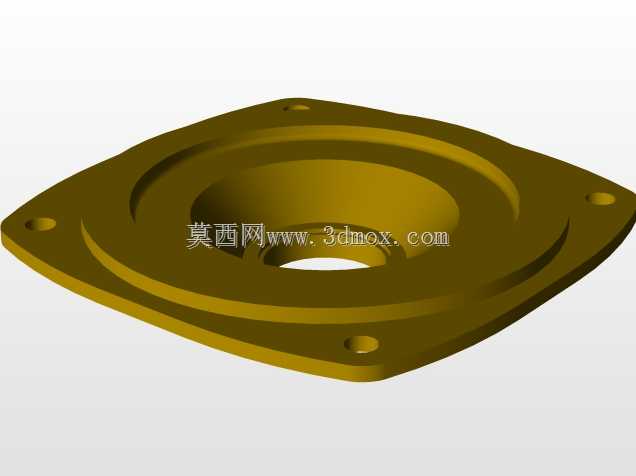

　　在流体输送设备的配套安装场景中，不同规格动力单元与泵体的对接偏差一直是现场装配的常见痛点，这款转接板正是针对Aquamite75型泵组的安装适配需求开发的对接构件，主要用于填补电机端与泵体端的安装尺寸差，保证动力输出轴与泵叶轮轴的同轴度，避免因对接错位引发的轴系振动、密封件偏磨等运行故障。从结构设计来看，该构件采用对称式菱形安装法兰布局，四个角位预留的通孔对应标准紧固件的安装空间，孔位公差按照IT7级精度控制，既可以保证现场安装时的对位容错空间，又能避免螺栓穿装时出现卡滞问题。板体一侧设计有内凹的止口结构，与泵体端的凸台配合时可以实现径向定位，不需要额外打表找正就能保证对接面的贴合度，止口的深度经过反复校核，既能够保证定位可靠性，

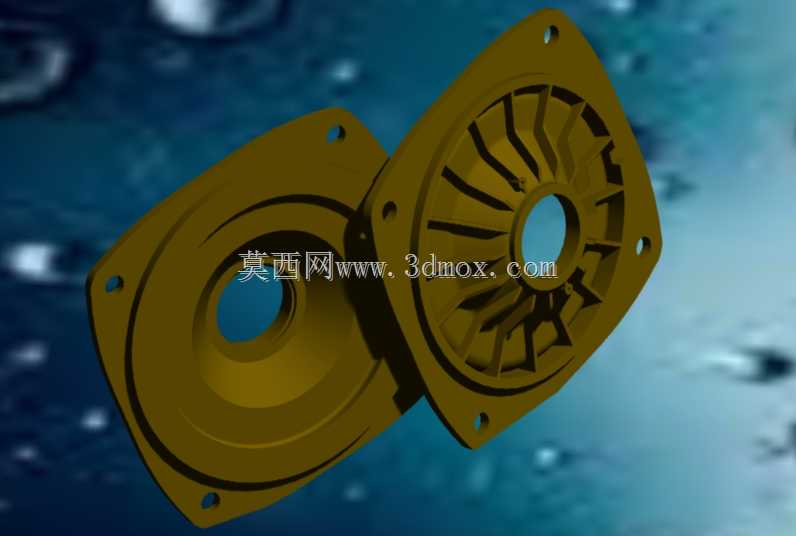

　　又不会因为配合过深导致拆卸时出现卡涩。另一侧的放射状加强筋结构是设计中的核心细节，这类加强筋沿着轴孔周向均匀分布，在不额外增加板体整体厚度的前提下，将板体的抗弯刚度提升了40%以上，能够有效抵消电机启动瞬间的扭矩冲击，避免长期运行后板体出现形变。在安装边界的考量上，板体的外轮廓尺寸严格匹配75型泵组的外围安装空间，不会突出于泵体的最大外圆，避免和周边的管路、支架产生干涉，中心轴孔的直径按照适配轴系的最大外径预留了合理的间隙，既可以保证轴系转动时不会和板体发生剐蹭，又能减少对接位置的缝隙，降低外部杂物进入轴承腔的概率。板体的厚度经过受力仿真验证，在额定扭矩负载下的最大形变量控制在0.02mm以内，完全满足长期运行的刚度要求，

　　对接面的平面度按照密封要求控制在0.01mm以内，配合密封垫片使用时可以保证对接位置无渗漏。从实际应用的角度出发，这类转接板不仅可以用于原厂泵组的装配配套，也可以用于老旧泵组的改造升级，当现场需要替换不同安装尺寸的动力单元时，不需要重新加工泵体端的安装面，只需要匹配对应的转接板就能完成对接，大幅降低现场改造的工作量和加工成本。设计过程中还充分考虑了铸造工艺的可行性，所有转角位置都预留了合理的铸造圆角，避免出现应力集中的问题，加强筋的厚度按照均匀壁厚原则设计，防止铸造过程中出现缩孔、缩松等缺陷，机加工面的余量预留控制在2mm以内，减少后续机加工的材料去除量，提升生产效率。在装配逻辑上，该转接板的安装顺序不需要特殊工装，

　　现场作业人员只需要先将转接板通过止口定位在泵体端，预紧四个角的连接螺栓，再吊装动力单元对准另一侧的止口，穿装紧固螺栓后按照对角线顺序分次拧紧即可，整个装配过程不需要复杂的测量工序，普通机修人员就能完成操作。针对运行过程中的受力特点，板体的材质选用常用的铸铝材质，在保证足够强度的前提下降低构件自重，减少泵组整体的悬挂负载，同时铸铝材质的耐腐蚀性能较好，能够适配多数给排水、轻度腐蚀流体输送的工况场景，表面不需要额外做防腐处理就能满足使用要求。
