电液控制DHG-04型液压方向换向阀

　　在冶金轧钢生产线的液压传动回路、重型锻压设备的主油路控制、大型注塑机的合模与射胶动作切换、工程机械的执行机构换向场景中，这类电液控制的方向阀承担着高压油流方向切换的核心作用，区别于普通电磁换向阀的小通径限制，DHG-04规格的阀组可以适配更大流量的液压回路，满足大吨位执行元件的动作控制需求，避免小通径阀在大流量工况下出现的压力损失过大、换向冲击超标的问题。从结构设计逻辑来看，该阀采用先导式控制结构，上部的两个电磁先导阀负责控制控制油的流向，通过先导压力推动主阀阀芯移动，实现主油路的通断与方向切换，这种设计可以用较小的电磁铁推力控制大流量主回路，既降低了电磁铁的功率需求，也能保证主阀芯换向的驱动力充足，

　　不会因为高压油的卡滞力出现换向不到位的故障。主阀阀体采用集成式块式结构，油口A、B的布局符合常规液压阀的安装孔位规范，安装面的平面度、油口的同轴度都按照液压元件的通用公差要求设计，能够直接适配同通径的标准安装底板，不需要额外设计过渡连接块，减少了管路连接的泄漏点。两端的调节机构可以对主阀芯的换向行程进行微调，也能在检修状态下通过手动推杆实现应急换向，避免电控系统故障时设备完全失去动作能力，这个细节设计在连续生产的工业场景中尤为重要，能够大幅降低故障停机带来的生产损失。从安装边界来看，该阀的整体外形尺寸充分考虑了液压站的布局空间需求，先导阀的接线口朝向预留了足够的线缆插拔空间，主阀两侧的连接端不会和周边的管路、阀块产生干涉，

　　安装孔的位置度公差控制在0.1mm以内，保证和标准底板装配时不会出现密封件挤压变形、渗油的问题。在功能特性上，该阀的阀芯配合间隙按照高压液压元件的设计标准选取，既保证阀芯动作的灵活性，又能将内泄漏量控制在允许范围内，减少系统的无功发热；先导控制油的取油方式支持内泄和外泄两种配置，可以根据不同的系统背压工况灵活选择，当系统回油背压超过先导阀的允许压力时，采用外泄方式就能保证先导控制压力稳定，不会出现换向失灵的问题。实际选型应用中，这类阀通常用在系统流量超过普通电磁换向阀通流能力的回路中，比如液压机的主缸上下行控制、堆取料机的臂架俯仰动作控制、船舶甲板机械的液压绞车换向回路，相比采用大通径电磁换向阀的方案，电液控制的结构换向冲击更小，

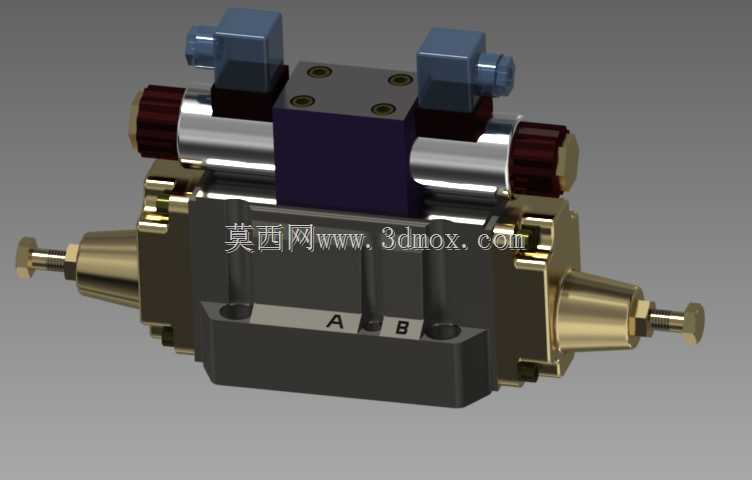

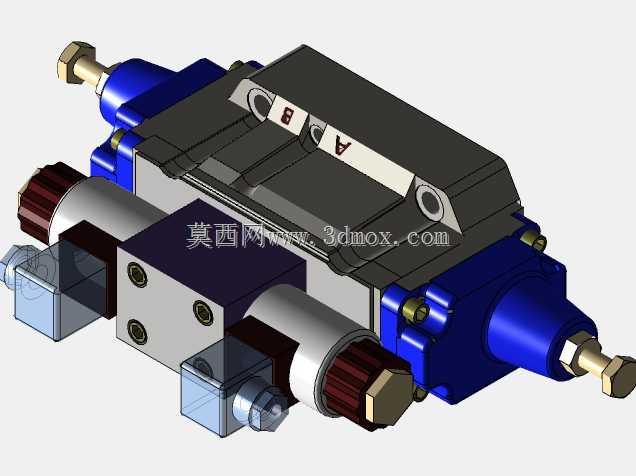

　　通过在先导回路加装阻尼器还可以进一步调节换向速度，适配不同负载工况对换向平稳性的要求，比如驱动惯性较大的负载时，调小先导控制油的流量就能延长主阀芯的换向时间，减少液压冲击对管路和设备的损伤。建模过程中对阀体的铸造圆角、油道的工艺孔封堵、密封件的安装槽位置都做了还原，能够直观看到各个零件的装配关系，对于液压系统设计人员做阀组布局、安装空间校核有实际参考价值，也能帮助维修人员理解阀的内部结构，在故障排查时快速定位卡滞、内泄等问题的产生原因。
