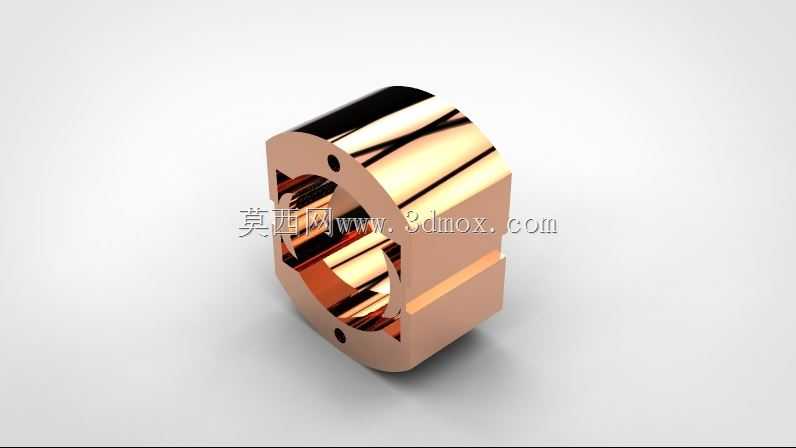

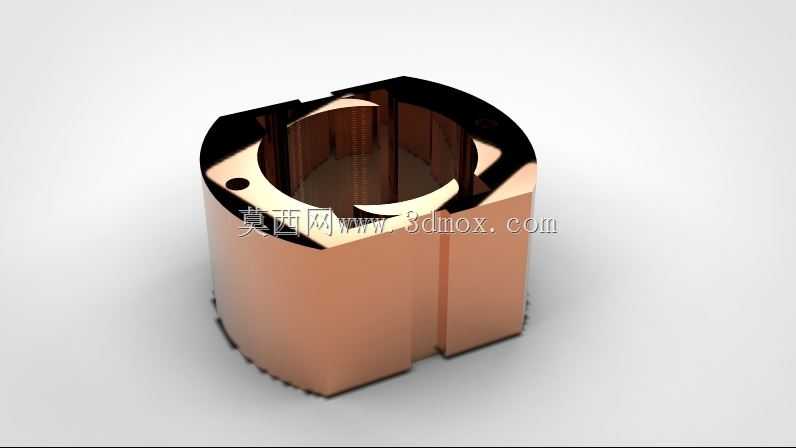

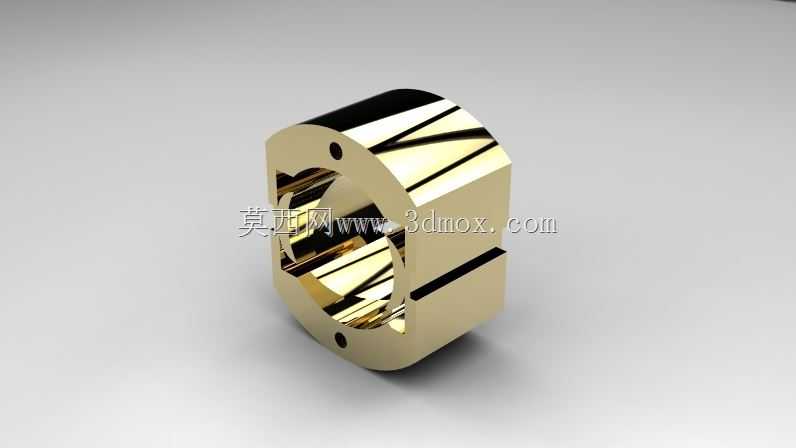

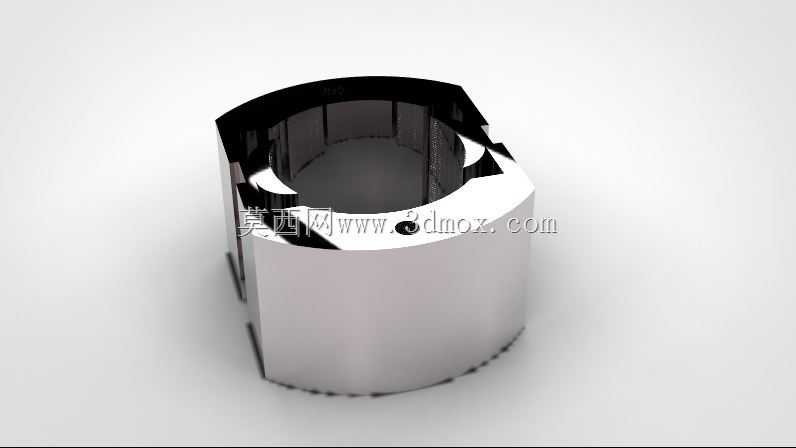

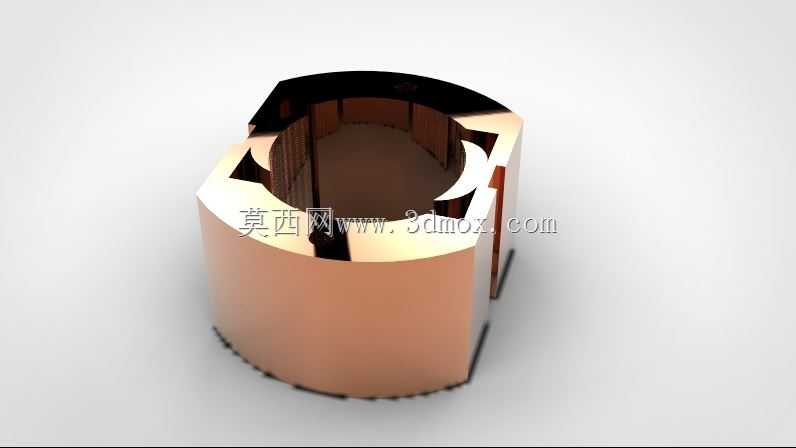

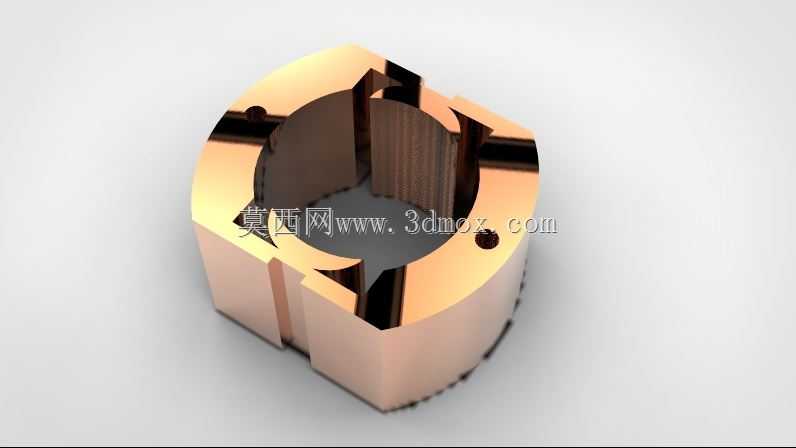

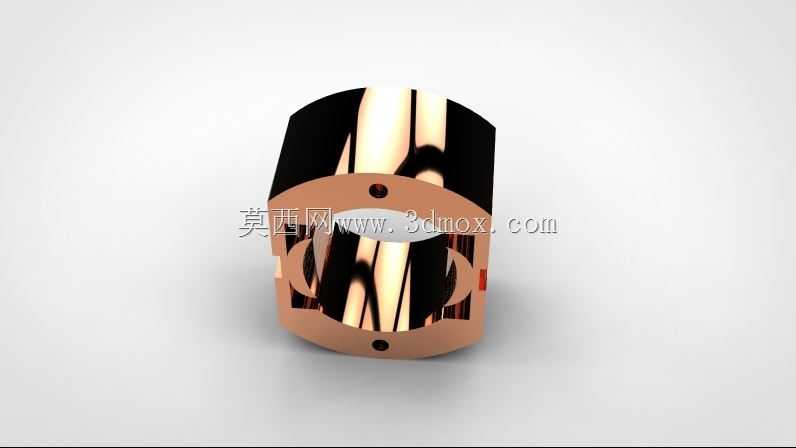

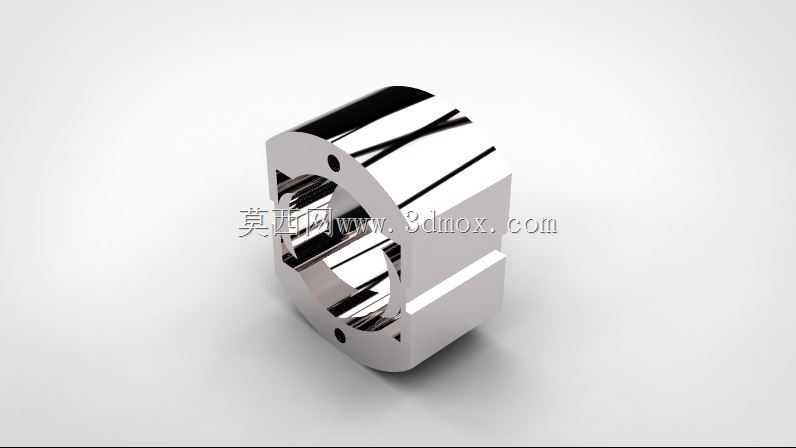

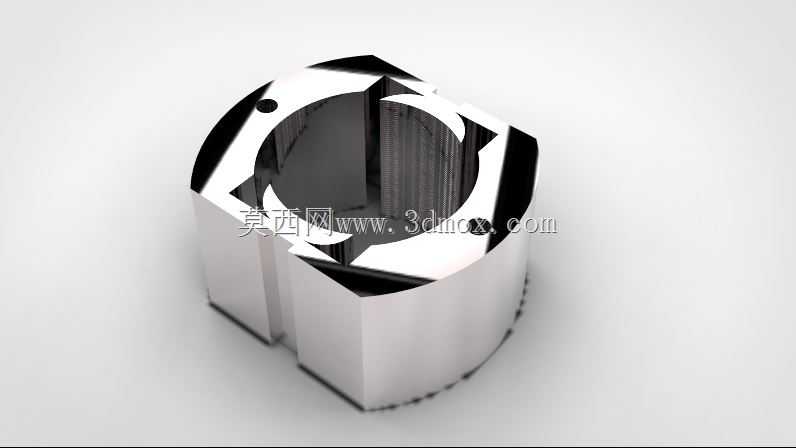

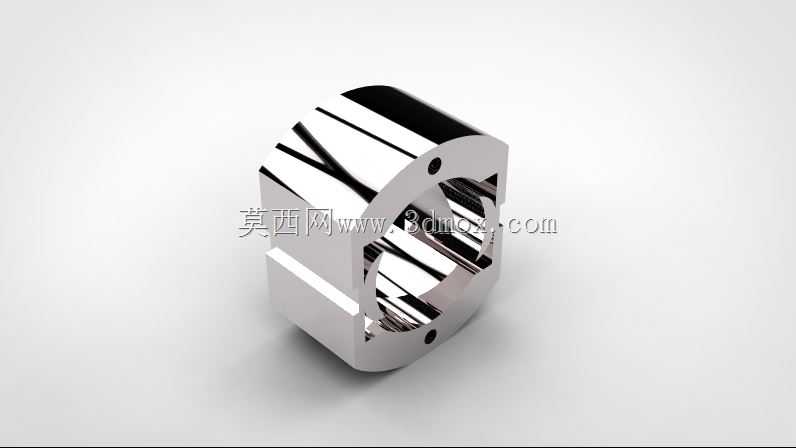

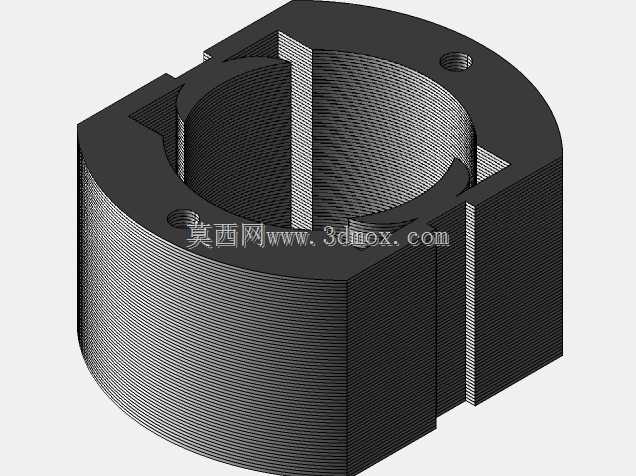

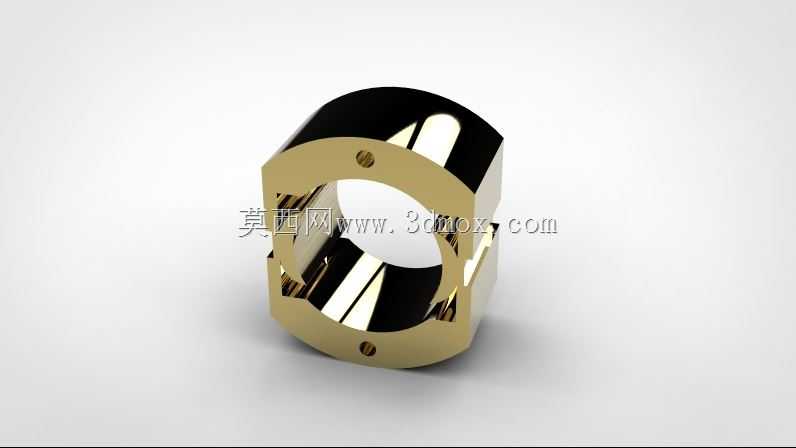

电机定子铁芯安装定位结构件

　　在中小型异步电机、伺服驱动电机的量产装配环节，定子作为电机磁路的核心承载构件，其与机壳的同轴度定位、周向防转约束直接决定了电机运行时的气隙均匀度，一旦出现装配偏移，轻则引发电机运转电磁噪音增大、输出扭矩波动超标，重则导致定转子扫膛，直接造成绕组绝缘磨损击穿。本次涉及的定子结构件，正是针对批量装配场景下的定位需求做的结构优化，区别于传统过盈压装的定子结构，该构件在外圆侧设计了对称分布的定位销孔，可与机壳内壁的定位销形成精准配合，压装过程中无需反复调整周向角度，就能保证定子冲片叠压后的槽口位置与机壳出线孔的对齐精度，单台电机的定子装配对位时间可缩短40%左右，尤其适配自动化产线的机械手抓取压装工序，

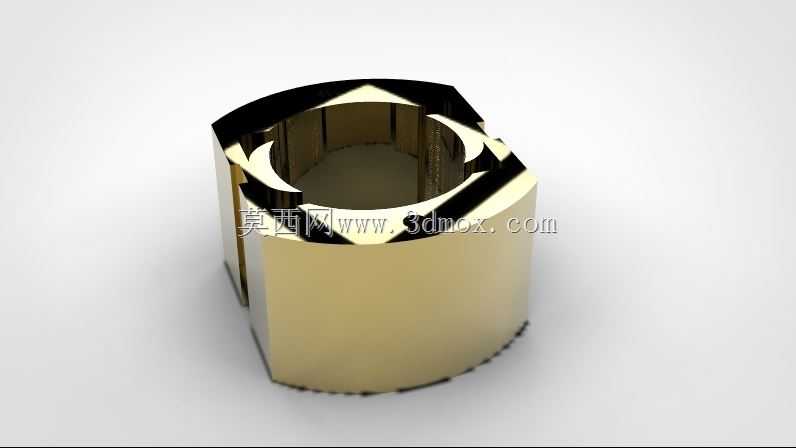

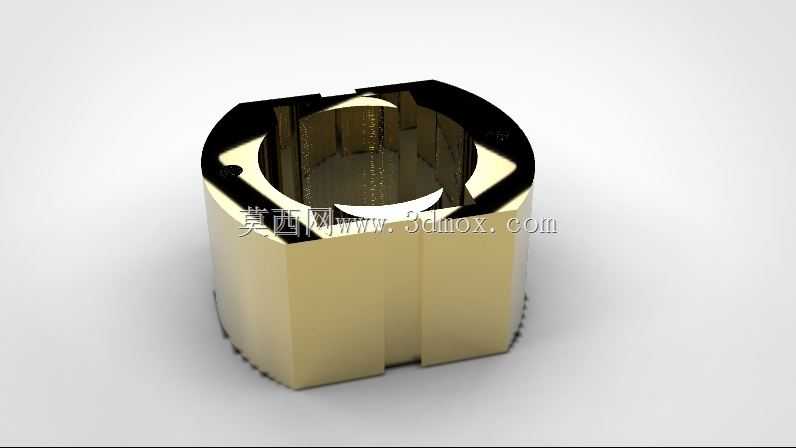

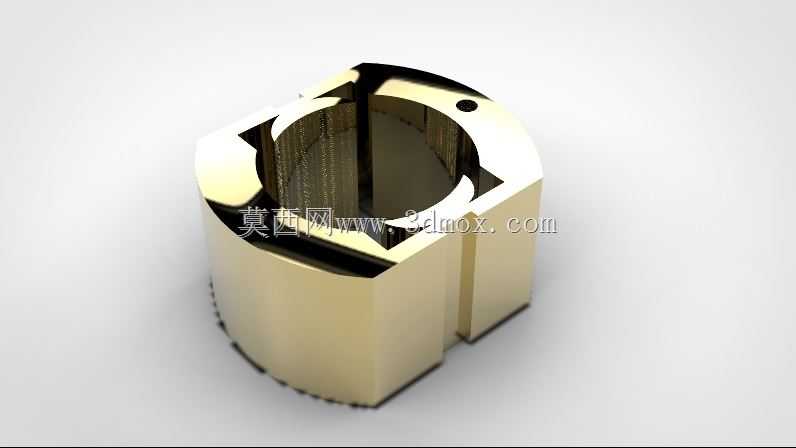

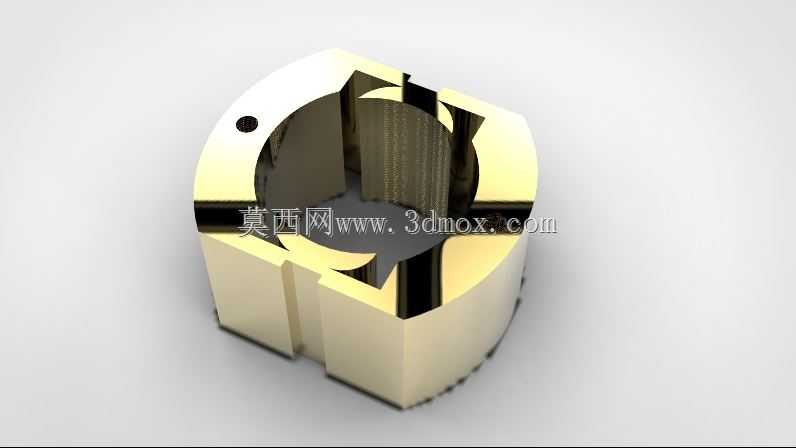

　　不需要额外增加视觉对位机构就能满足装配公差要求。从结构设计逻辑来看，该定子构件的内圆为冲片叠压形成的铁芯内腔，用于容纳转子组件并形成均匀磁隙，内腔壁的槽型结构用于嵌放定子绕组，设计时特意将槽口的倒角做了R0.5的圆弧过渡，避免绕组嵌线过程中刮破漆包线的绝缘层，降低绕组匝间短路的风险。构件外圆并非完整圆柱面，而是做了对称的平面切边设计，这一结构一方面可以减少与机壳内壁的接触面积，降低压装时的摩擦阻力，避免叠压后的冲片出现错位回弹；另一方面切边平面与机壳内壁的预留间隙可作为散热通道，电机运行时绕组产生的热量可通过该间隙传导至机壳散热筋，提升整机的散热效率。在安装边界尺寸上，

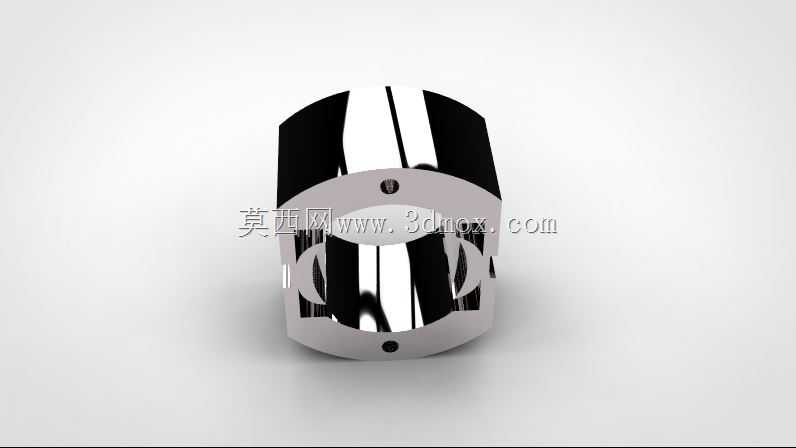

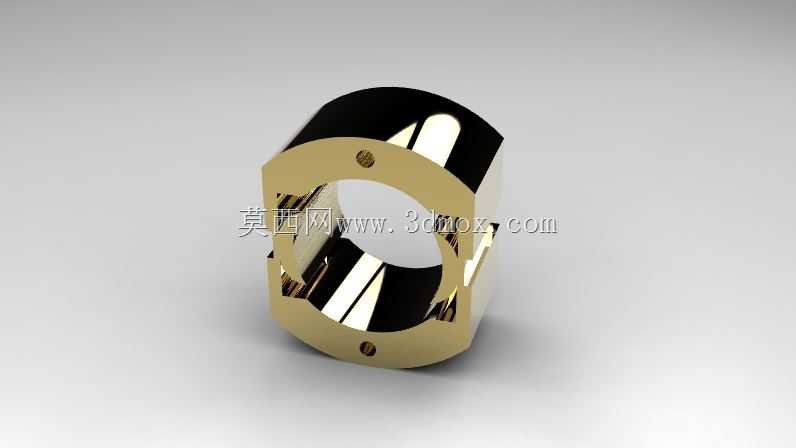

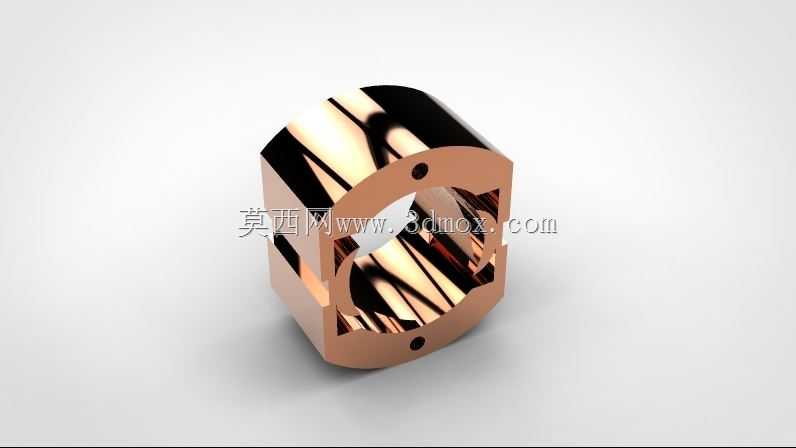

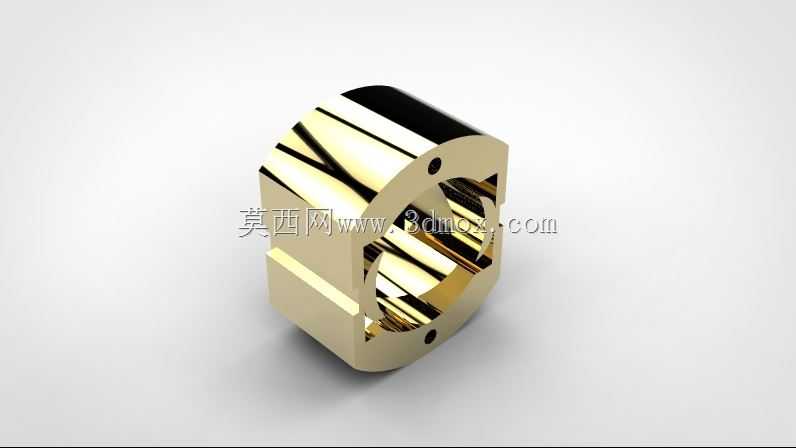

　　该定子构件的外圆切边后形成的对边距离需与机壳内孔的对应平面保持0.02mm以内的间隙配合，既不能间隙过大导致装配后定子出现径向窜动，也不能间隙过小造成压装时冲片变形。两端面的平行度公差控制在0.01mm以内，保证压装后定子端面与机壳止口的垂直度，避免后续安装端盖时出现轴承位不同心的问题。外圆上的两个定位销孔位置度公差要求不超过0.03mm，确保周向定位的准确性，防止电机启动瞬间的电磁扭矩造成定子跟转。实际应用场景中，这类结构的定子多用于功率在0.75kW到7.5kW区间的工业驱动电机，常见于自动化生产线的输送辊道驱动、小型机床的主轴进给驱动、风机水泵类负载的动力源，相比传统无定位结构的定子，该结构的装配一致性更好，

　　量产时的产品性能离散度可降低30%以上，后期维护拆解时也不会因为过盈配合造成定子冲片变形，可重复拆装使用，降低设备维护的配件成本。设计建模过程中，需要重点关注叠压系数对应的实体尺寸补偿，因为硅钢片叠压过程中存在片间间隙，建模时的轴向尺寸需要根据叠压系数做相应放大，避免实际生产叠压后轴向尺寸超差；同时定位销孔的位置需要避开定子冲片的磁路饱和区域，不能因为开孔导致磁路截面积减小，引发局部过热问题。另外，构件上的开槽结构是为了适配绕组的端部绑扎工艺，预留的槽位可容纳绑扎带，避免端部绕组突出定子端面，造成端盖装配时刮蹭绕组。
