工业级剪辊结构三维设计方案

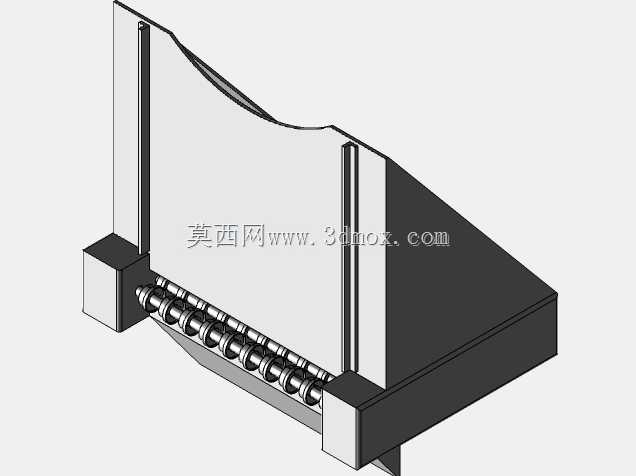

　　在卷材连续加工生产线中，剪辊是承担定长裁切、齐边修剪功能的核心执行部件，常见于金属带材纵剪机组、包装薄膜分切设备、纸品加工流水线以及纺织面料裁切工位，区别于普通平刃剪床的往复式裁切逻辑，剪辊采用辊体回转配合刀座的连续作业模式，能够匹配高速走料的生产节奏，避免间歇裁切带来的料带停顿褶皱问题，尤其适配每分钟数十米甚至上百米的连续加工工况。从结构设计逻辑来看，该剪辊采用整体式刀梁搭配两侧安装支座的布局，主体承载结构采用箱型截面设计，相比传统实心辊体在保证刚性的前提下降低了整体自重，减少回转驱动端的负载冗余。刀座沿辊体轴向等距排布，每个刀位预留了刀片微调间隙，可根据待加工材料的厚度调整刃口啮合量，针对0.

　　1mm级薄型材料可将啮合间隙控制在0.02mm以内，避免裁切后出现毛边、连丝缺陷，针对厚型金属带材则可适当放大间隙，减少刃口崩损风险。两侧的安装支座设置了定位止口与长条形调节孔，安装时可先通过止口完成与设备机架的初定位，再通过长孔调整辊体与送料辊的平行度，平行度公差需控制在0.05mm/m以内，防止运行过程中出现刀座偏磨、裁切力不均的问题。剪辊的刃口部分采用镶嵌式结构设计，而非整体刃口一体加工，这种设计思路主要考虑到刃口属于易损耗部件，长期运行后出现磨损、崩缺时，仅需更换对应位置的刀片模块，无需整体更换辊体，大幅降低后期维护成本与停机时长。刀片安装位设置了定位销与压紧斜面，更换刀片时松开压紧螺栓即可完成拆卸，

　　重新安装后通过定位销保证复位精度，无需重新对刀即可达到原有裁切精度，适配连续化生产的快换需求。从安装边界尺寸来看，该剪辊的轴向有效裁切宽度覆盖常规工业卷材的通用规格，两侧支座的安装孔位间距匹配主流卷材设备的机架安装尺寸，可直接替换同规格的老旧剪辊部件，无需对原有设备机架进行二次改造。辊体的回转中心高度与送料辊中心高度保持一致，料带经过剪辊工位时可保持水平走料姿态，避免料带出现上下弯折导致的裁切尺寸偏差。驱动端预留了标准联轴器连接位，可匹配不同功率的减速电机输出轴，根据裁切材料的抗剪强度选择对应驱动扭矩，裁切薄型软质材料时可选用小功率驱动降低能耗，裁切硬质金属带材时则更换大扭矩驱动单元即可，无需改动剪辊主体结构。在实际工况适配性上，

　　剪辊的刀梁下方设置了导料斜面，裁切完成的边角料或者定长裁切后的成品可沿斜面滑落至收料工位，避免裁切后的废料卡入辊体与机架的间隙中造成设备卡滞。辊体两端的轴承位采用密封结构设计，可阻挡裁切过程中产生的金属碎屑、粉尘进入轴承内部，延长轴承的维护周期，适配多粉尘、多切屑的生产车间环境。设计过程中针对辊体的动平衡性能做了优化，所有刀座沿辊体圆周方向对称排布，整体动平衡等级达到G2.5级，高速回转时不会产生明显振动，既能够保证裁切断面的平整度，也能减少振动对设备其他部件的疲劳损伤。相比传统的龙门式剪切结构，剪辊的连续作业模式不存在空行程损耗，生产效率可提升40%以上，同时裁切过程中刃口与料带的接触为线接触渐进式剪切，相比平刃的面接触冲击，裁切噪音更低，刃口的受力状态更平缓，使用寿命更长。针对不同行业的特殊需求，该剪辊的刀座间距可根据实际裁切宽度需求进行调整，无需重新加工主体辊体，仅需调整刀座在轴向T型槽内的位置并锁紧即可，能够快速适配多规格、小批量的柔性生产需求，在包装、冶金、轻工、纺织等多个行业的卷材加工场景中都能适配。
