平行开闭型气动夹持执行组件结构

　　在自动化产线的上下料工位、装配工位以及工件转运环节，气动夹持类执行部件是应用频次极高的末端执行元件，这款平行开闭结构的气动夹持组件，主要针对小尺寸规则工件的抓取、移位、定位工序设计，常见于3C电子装配、小五金件加工、注塑件取件等场景中，可直接配套安装在直线模组、多轴机械手末端，替代人工完成重复性的工件抓取动作，降低人工操作的重复劳动强度，同时保证夹持动作的一致性与定位精度。从结构设计逻辑来看，这款夹持器采用双导杆平行导向结构，夹指的运动方向与气缸活塞运动方向垂直，通过内部的楔形块或者齿轮齿条传动结构，将活塞的直线往复运动转化为两侧夹指的同步对向开合运动，这种结构能保证两侧夹指的开合行程完全对称，夹持中心不会随开合行程变化产生偏移，

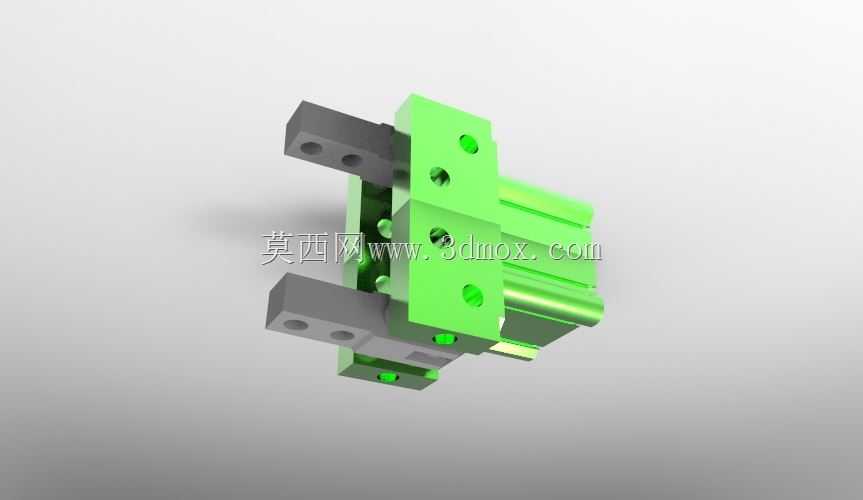

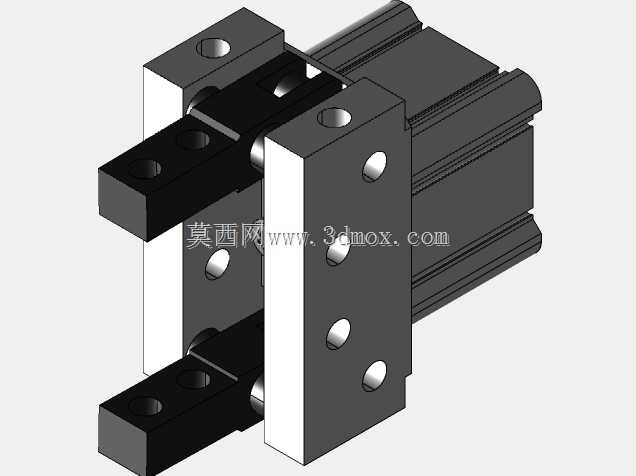

　　在抓取不同宽度的同批次工件时，不需要反复调整夹持中心位置，能大幅缩减产线换型的调试时间。夹指部分采用分体式设计，图中可见的灰色夹指安装块预留了标准的沉头安装孔位，现场使用时可以根据被夹持工件的外形，定制适配的仿形夹头直接安装在夹指安装块上，不需要对夹持器主体进行二次加工，适配不同材质、不同外形的工件夹持需求，比如针对易碎的塑料件可以在夹头贴合面粘贴聚氨酯缓冲垫，针对金属机加工件可以直接使用硬质金属夹头保证夹持刚性，针对圆柱形工件可以加工V型夹持面提升夹持稳定性。主体安装部分采用了带定位销孔的法兰式安装面，绿色的主体结构上预留了多组贯通安装孔，既可以从安装面正面锁付螺丝完成固定，也可以从侧面穿入螺丝完成侧向安装，

　　能适配不同的安装空间要求，不管是水平安装在移栽模组滑台上，还是垂直倒装在机械手末端，甚至是侧向安装在工位旁的定位支架上，都能找到对应的安装孔位完成固定，不需要额外制作复杂的转接安装板。从安装边界尺寸来看，这款夹持器的整体宽度控制在窄幅尺寸范围内，主体的厚度方向尺寸紧凑，在多工位密集排布的装配产线上，相邻工位的执行元件不会因为夹持器的外形尺寸产生干涉，夹指的开合行程覆盖小尺寸工件的常见夹持范围，单指的重复定位精度可以满足精密装配的公差要求，在0.5-0.7MPa的常规工厂气源压力下，就能输出足够的夹持力，既不会因为夹持力过小导致工件转运过程中脱落，也不会因为夹持力过大压伤软质工件表面。

　　导向结构部分采用了内置的直线轴承配合硬质导杆的设计，导杆与主体安装座之间做了防尘密封处理，能阻挡车间环境中的金属碎屑、粉尘进入导向间隙，避免长期使用后出现导杆磨损、夹指运动卡滞的问题，日常维护只需要定期在进气口加入少量气动润滑油，就能保证内部活塞与密封件的使用寿命，不需要频繁拆解维护。气路接口采用标准的气动快插接口规格，现场配管时可以直接使用工厂通用的气动软管连接，不需要单独定制特殊规格的接头，进气方向可以根据实际布线需求选择侧面或者端面进气，避免气管与周边设备产生拉扯干涉。在实际选型使用时，需要根据被夹持工件的重量、夹持接触面积、运动加速度来核算所需的夹持力，预留足够的安全系数，同时要注意夹指伸出的长度不能超过设计允许的悬臂长度，避免夹指受力过大导致导杆变形、导向精度下降，当需要夹持表面有油污或者切削液的工件时，可以在夹指贴合面加工防滑纹路，进一步提升夹持的可靠性。这款夹持器的结构设计没有冗余的复杂部件，整体零件数量少，加工装配难度低，主体结构采用硬质铝合金阳极氧化处理，在保证结构刚性的同时控制了整体重量，安装在机械手末端时不会给机械手带来过大的负载负担，运动响应速度快，开合动作的响应时间在毫秒级，能匹配高速产线的节拍要求，不会因为执行元件的响应速度拖慢整线的生产效率。
