双导杆带安装板导向气缸结构设计

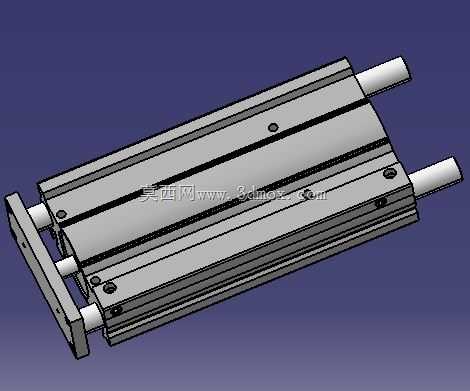

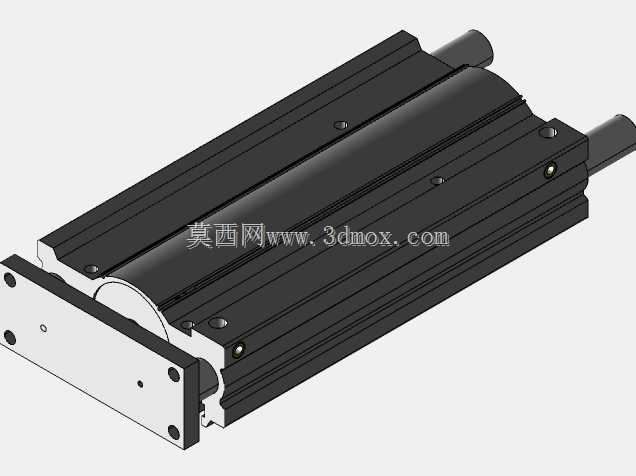

　　在自动化产线的工位移栽、工件夹紧、挡料定位、工装顶升这类需要精准直线输出动作的场景里，普通单杆气缸往往存在活塞杆受径向力易偏转、负载端抗扭转能力不足的问题，导向气缸就是针对这类痛点开发的集成式气动执行元件，相比单独搭配直线导轨组装的气缸导向机构，这类集成化元件不需要额外做导向件的装配校准，能大幅缩短设备组装的调试周期，也能避免装配误差带来的动作卡滞问题。这款导向气缸采用双平行导杆搭配主活塞杆的结构布局，两根高精度导杆对称分布在活塞杆两侧，和前端的负载安装板形成刚性连接结构，在气缸输出直线往复动作的过程中，导杆会沿着缸体内部的直线轴承做同步滑动，从结构上完全限制了活塞杆的周向转动，也能承受比普通单杆气缸大得多的径向负载与偏载力矩，

　　不会因为负载端的侧向力导致活塞杆弯曲、密封件偏磨漏气的问题，在很多需要直接在输出端安装夹爪、吸盘架、推料块的工位上，不需要额外加装导向支撑结构就能直接使用。从结构设计的逻辑来看，这款气缸的缸体采用一体化挤压成型的硬质铝合金型材，内部集成了活塞腔、导杆安装通道、气路流通孔道，不需要额外拼接外部气路管路，缸体表面做了硬质阳极氧化处理，表面硬度高，耐磨性能好，在车间多粉尘、有少量切削液飞溅的工况下也能长期稳定工作，不会因为表面锈蚀导致导杆滑动不畅。活塞部分采用双向密封的丁腈橡胶密封圈，搭配耐磨导向环，活塞和缸体内壁的配合间隙控制在合理范围，既保证了密封性能，不会出现窜气导致的输出力不足问题，又能降低滑动阻力，让气缸动作平稳，

　　低速运行时不会出现爬行顿挫的现象。前端的负载安装板采用精加工的镀锌钢板，上面预留了标准的螺纹安装孔位，孔位间距符合行业通用的安装尺寸规范，用户可以直接根据孔位搭配对应的工装夹具，不需要自己重新打孔加工，安装板和导杆、活塞杆的连接部位采用了防松锁紧结构，在高频往复动作的工况下不会出现连接松动，导致动作精度下降的问题。缸体的两端都设置了缓冲调节结构，在活塞运行到行程端点的时候，缓冲结构会逐步封闭排气通道，降低活塞对端盖的冲击力，避免高速动作时的撞击噪音，也能延长气缸的使用寿命，缓冲力度可以通过端盖上的调节螺钉根据实际运行速度、负载重量做针对性调整，适配不同工况的使用需求。从安装边界的角度来说，这类导向气缸的安装方式非常灵活，

　　既可以通过缸体侧面的安装槽用T型螺栓直接固定在铝型材机架上，也可以通过缸体两端的安装孔做通孔固定，不需要额外制作复杂的安装支架，缸体的整体外形轮廓方正，没有突出的外置管路或者结构件，在设备内部布局的时候不会和周边的其他机构产生干涉，对于安装空间紧凑的工位来说非常友好。在实际选型应用的时候，需要根据实际需要的输出推力、行程长度、径向负载大小来匹配对应的规格，这款结构的导向气缸可以适配不同的行程需求，从短行程的挡料定位到长行程的工件移栽都能覆盖，在3C电子组装、汽车零部件加工、包装物料输送、工装夹具定位这类自动化场景里都有非常广泛的应用，比如在包装线上的纸盒推料工位，导向气缸可以直接连接推板，承受推料过程中的侧向阻力，不会出现推板歪斜卡料的问题；在组装工位的工装顶升场景里，导向气缸可以平稳顶升工装板，保证顶升过程中工装板的水平度，不会因为偏载导致顶升卡滞；在检测工位的挡料定位场景里，导向气缸伸出的挡块可以精准阻挡输送线上的工件，承受工件输送过来的冲击力，不会因为长期受冲击导致杆体变形。建模过程中对各个配合面的公差做了合理设定，导杆和直线轴承的配合采用间隙配合，保证滑动顺畅的同时控制径向间隙在很小的范围，保证动作的重复定位精度，密封件的安装槽尺寸严格按照密封件的标准规格设计，避免因为槽体尺寸不合理导致密封件过早磨损，各个连接部位的螺纹孔深度、攻丝规格都符合通用标准，和市面上的同规格配件可以通用互换，不需要定制特殊的紧固件。
