盒式集成真空发生器气动元件结构设计

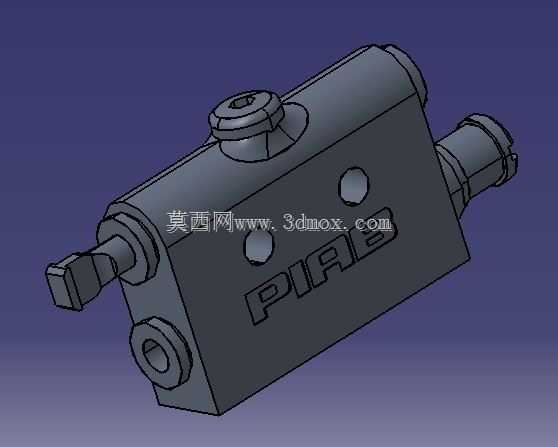

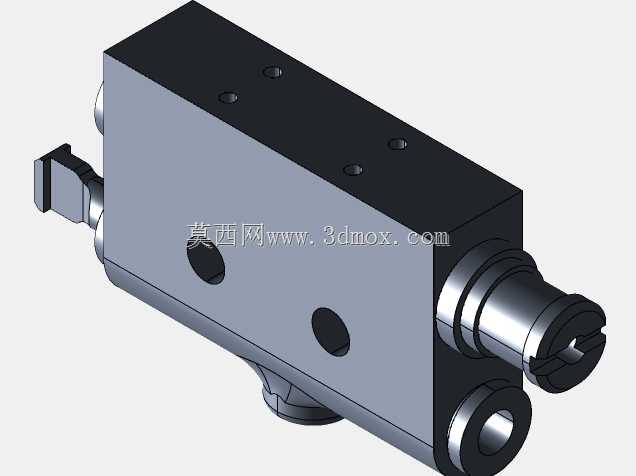

　　在自动化产线的物料拾取、工件夹持工位里，这类盒式集成真空发生器是气动回路里的核心负压发生部件，和传统分散式的真空发生组件不同，它把喷嘴、扩散腔、消音结构、气路接口全部整合在同一个方块型阀体内，不需要额外拼接管路和附属阀件，能直接装在执行机构附近，大幅缩短负压响应的气路长度，在高速拾放场景里能把真空建立时间压缩到毫秒级，适配电子元件分拣、软包装物料搬运、薄壁件夹持这类对响应速度要求高的工位。从结构设计逻辑来看，这个阀体采用整体式方块布局，顶部预留的安装孔是用来把整个发生器直接固定在机械臂末端或者工装立板上的，不需要额外做安装支架，两个侧置的快插接口分别对应压缩空气进气和负压输出端，接口的同轴度公差控制在0.1mm以内，

　　能直接适配标准气动快插接头，不需要额外加工转接结构。阀体侧面的两个沉孔是内置消音棉的安装位，压缩空气通过拉瓦尔喷嘴加速后在扩散腔形成负压，带压尾气通过这两个位置的消音结构排出，能把排气噪音控制在65分贝以内，满足车间工位的噪音管控要求。做三维建模的时候，首先要确认内部气路的通径匹配，进气喷嘴的喉径尺寸决定了最大真空度和抽吸流量，这类常规工业用的发生器，喷嘴喉径一般在1.0-1.5mm区间，能在0.5MPa的标准供气压力下产生-85kPa以上的负压，足够吸附重量在5kg以内的平整表面工件。安装边界上，整个阀体的外形是规整的长方体，没有外凸的不规则结构，安装孔的中心距和通用气动阀组的安装孔位兼容，

　　周边预留的管路操作空间只需要留出20mm的接头插拔空间即可，不需要额外预留大的检修空间，因为集成式结构没有外露的活动部件，日常使用只需要定期更换进气侧的过滤芯即可，不需要拆解阀体维护。在实际选型适配的时候，要注意这个发生器的负压输出端可以直接接真空吸盘，也可以外接真空压力开关来检测负压是否达到夹持阈值，阀体本身的材质采用硬质阳极氧化铝合金，重量轻、抗气动冲击能力强，在机械臂高速往复运动的工况下不会因为惯性产生松动，表面的氧化层也能适配车间里有少量切削液、油污的环境，不会出现锈蚀掉屑的问题。设计的时候特意把所有气路接口都布置在阀体的两个相对侧面，走管的时候可以让进气管和负压管平行布置，避免管路弯折干涉，顶部的安装孔是通孔设计，

　　可以从上方直接锁螺丝固定，也可以从下方用螺母锁紧，适配不同的安装朝向，不管是水平装在工装板上还是垂直装在机械臂末端，都不会影响内部喷嘴的工作效率，因为负压发生是靠压缩空气的射流效应，和安装朝向没有关联。另外阀体表面的标识区域是用来标注气路方向和接口规格的，建模的时候要预留0.2mm深度的刻字区域，方便后期激光打标，不会因为刻字太深影响阀体的结构强度，整个阀体的壁厚均匀控制在3mm左右，既能承受1MPa的耐压测试要求，也不会因为壁厚过大增加不必要的重量，在高速运动的工位上能降低执行机构的负载。
