轮式智能巡检移动小车结构设计

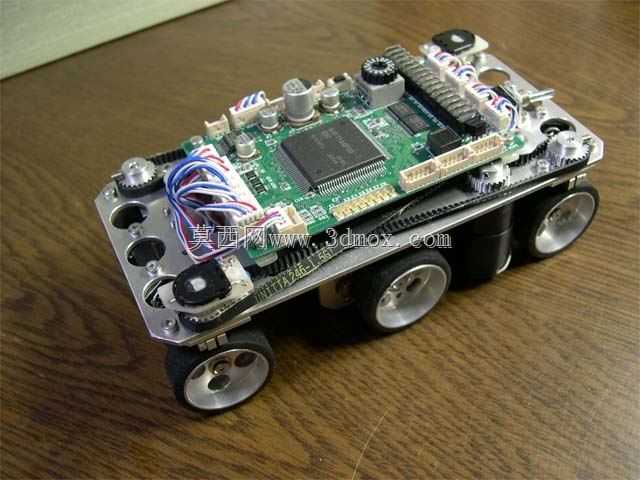

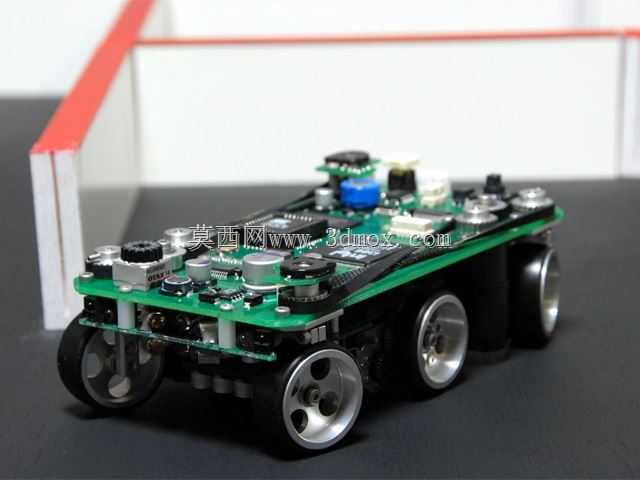

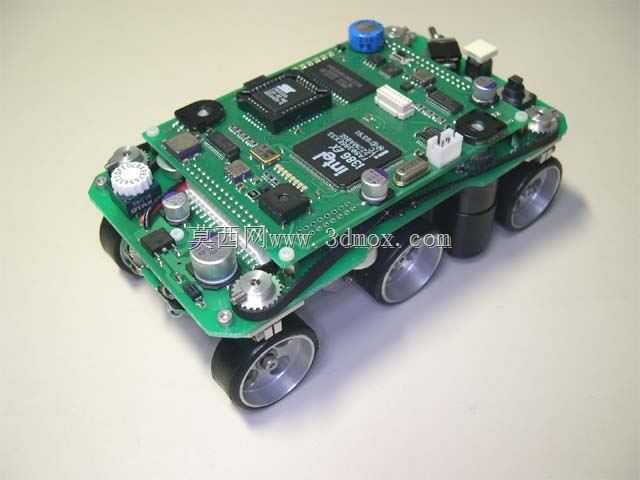

　　这款轮式移动智能载体的设计，最初瞄准的是室内受限空间的巡检、物料转运以及教学实训场景，在实验室环境、小型仓储分拣工位、电子车间产线巡检等场景下，这类小型轮式载体可以替代人工完成重复性的点位移动、环境数据采集、轻型物料转运工作，相比大型AGV产品，它的部署成本更低，转向灵活性更强，不需要对场地做大规模磁条、二维码改造，适配更多非标准化的小型作业场景。从结构设计逻辑来看，整车采用上下分层的布局思路，下层为行走驱动层，上层为电控承载层，两层之间通过铜柱支撑固定，既预留了足够的布线空间，也能保证上层电路板的安装平面度，避免行走过程中的振动导致板载元器件虚接。行走机构采用四轮差速驱动方案，四个驱动轮分别对应独立的动力输出单元，

　　不需要额外设置转向舵机，通过左右两侧轮组的转速差即可实现原地转向、小半径转弯动作，在狭窄通道内的通行能力远优于前轮转向的同尺寸轮式载体，轮体采用金属轮毂搭配橡胶外圈的结构，金属轮毂可以保证与输出轴的配合精度，减少高速转动时的径向跳动，橡胶外圈则可以增加与地面的摩擦力，同时吸收部分地面不平整带来的振动，降低上层电控板的受振幅度。上层承载板采用环氧玻纤基板作为安装基体，板上集成了主控芯片、电源管理模块、传感接口、驱动电路等所有电控元器件，所有元器件的布局都经过重心配平计算，将重量较大的电容、电源模块布置在板体中心区域，接插件、轻量传感元件布置在板体边缘，保证整车重心落在四个轮组围成的矩形区域中心，避免爬坡或者急加减速时出现倾翻风险。

　　安装边界方面，整车的长宽尺寸控制在常规A4纸张幅面以内，高度不超过成年人手掌厚度，可以轻松钻入设备底部、货架下层等人员难以抵达的狭小空间完成作业，轮距与轴距的参数匹配经过反复校核，保证在10度以内的坡面行走时不会出现侧滑，底盘离地间隙预留了5mm以上的安全距离，可以顺利通过地面接缝、小型线缆凸起等常见障碍，不会出现底盘剐蹭地面的问题。设计过程中还充分考虑了后期改装的拓展性，上层电路板预留了多组通用IO接口，可以根据不同的作业需求加装红外避障模块、视觉摄像头、温湿度传感器、轻型机械夹爪等外设，不需要对原有主体结构做打孔、切割等破坏性修改，行走驱动层的电机安装座采用可调式结构，可以根据实际负载需求更换不同扭矩的驱动电机，

　　适配不同的载重要求。布线设计上，所有驱动电机的连接线都通过层间支撑铜柱的中空孔位引至上层电路板，避免线束外露被轮组卷入或者被地面障碍物剐蹭，电源接口设置在板体尾部，插拔操作不会影响板上元器件的正常工作，整体结构没有冗余的装饰性部件，所有结构件都承担对应的力学支撑或者安装定位功能，装配流程简单，所有紧固件都采用标准公制螺丝，后期维护更换配件不需要定制特殊规格零件，在教学实训场景下，学员可以在半小时内完成整车的拆解与重装，直观理解轮式移动机器人的结构组成与驱动逻辑。在实际工况适配方面，这款小车的行走轮接地比压经过计算，在普通环氧地坪、瓷砖地面、短绒地毯地面都可以正常行走，不会出现打滑或者压损地面的问题，板载元器件的安装高度都经过统一规划，最高的元器件高度不超过板体上表面15mm，避免在加装上层外壳时出现干涉，整体结构的抗振性能满足室内移动场景的使用要求，连续行走过程中板载元器件不会因为振动出现松脱，驱动轮的轴承采用密封式微型轴承，不需要频繁加注润滑脂，日常维护只需要定期清理轮面附着的杂物即可。
