水轮机配套刀型闸阀结构设计

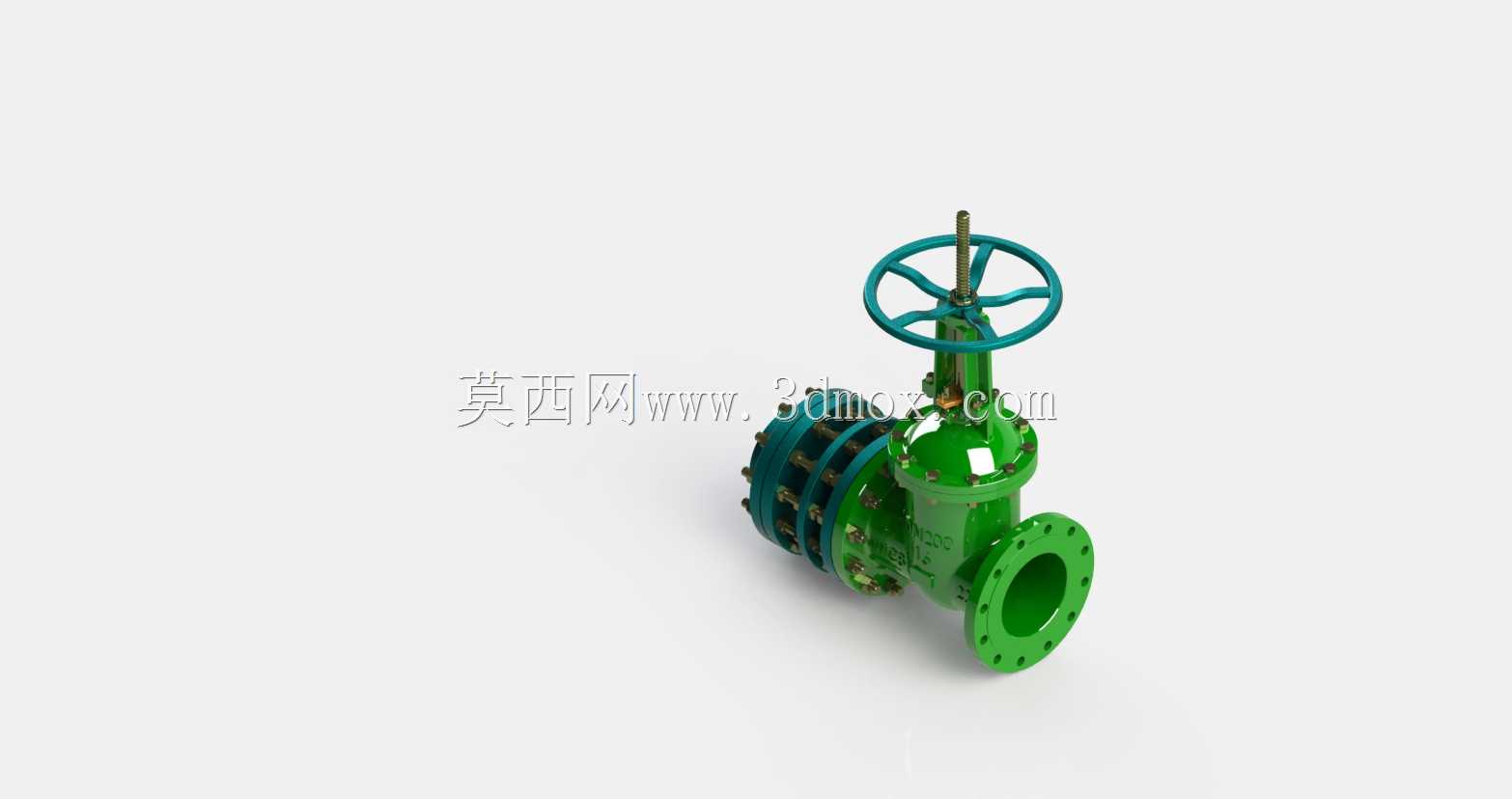

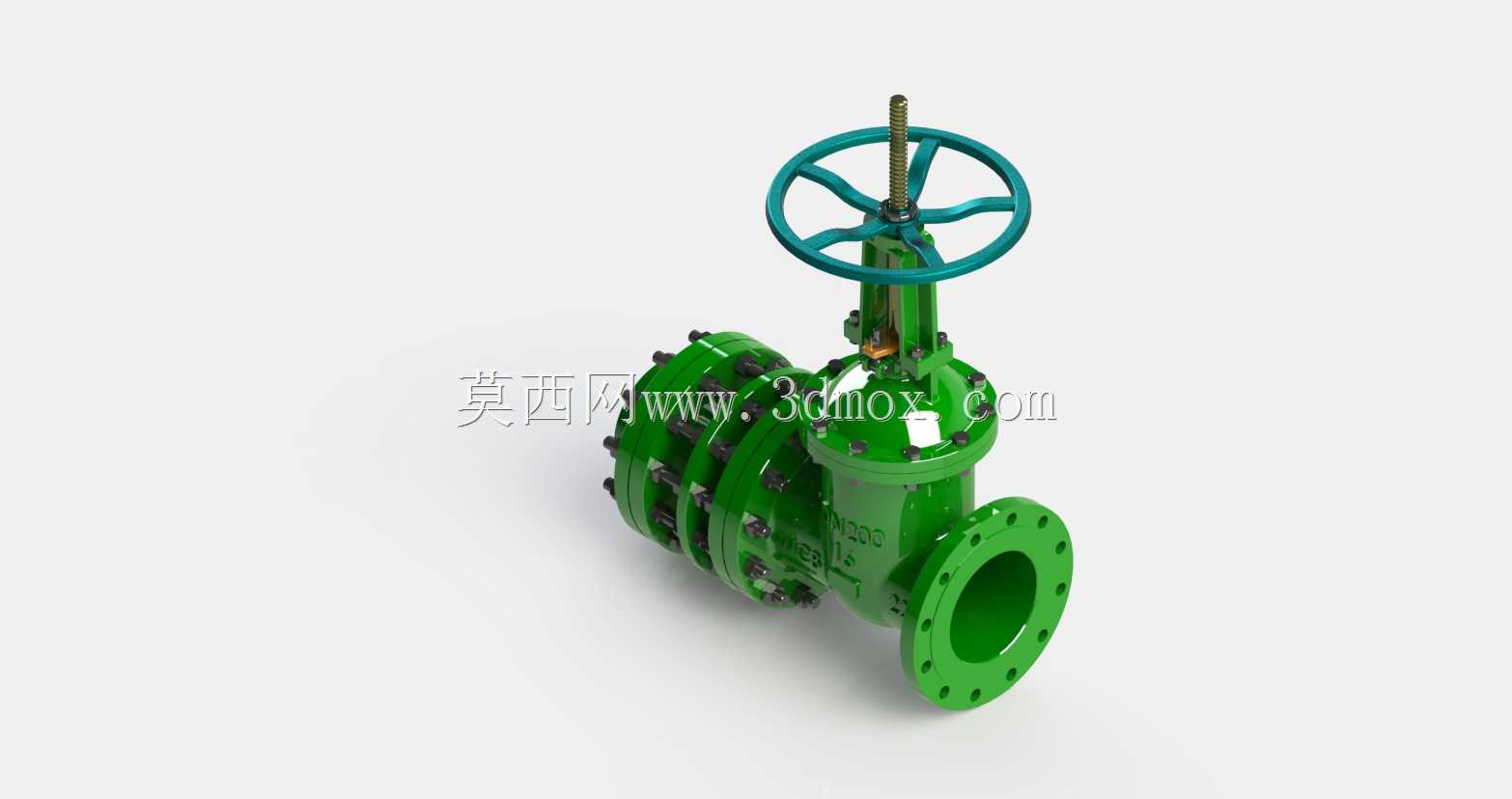

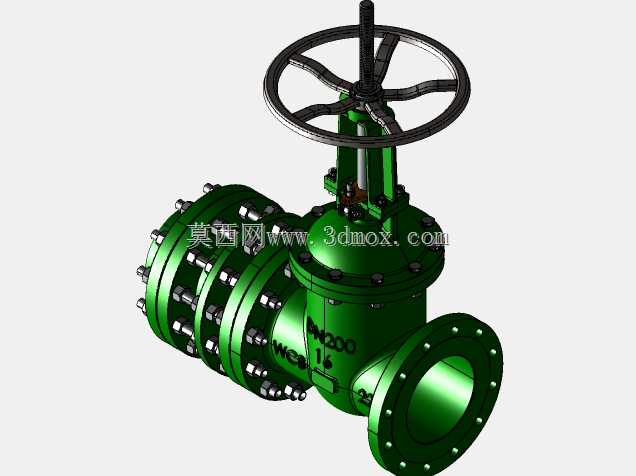

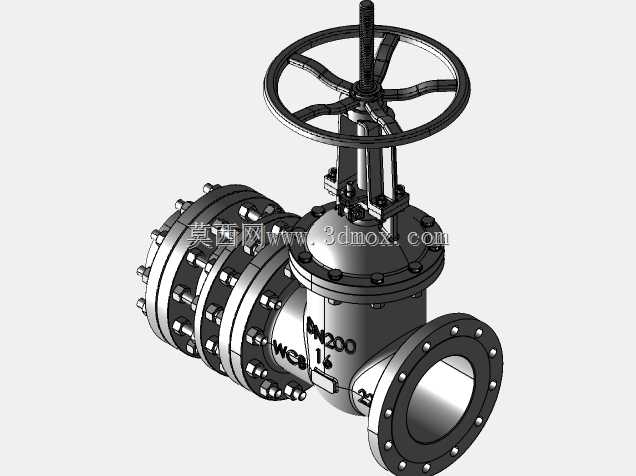

　　在水电厂水轮发电机组的辅助管路系统中，这类刀型闸阀通常布置在机组顶盖排水、漏排气的管路段，承担管路通断控制、泄漏介质导流排气的核心作用，区别于普通给排水管路闸阀，其结构设计需要适配水轮机运行时的压力波动、介质含少量杂质颗粒的工况，避免长期运行后出现卡涩、密封失效的问题。从结构设计逻辑来看，该闸阀采用明杆结构设计，手轮操作端位于阀体顶部，阀杆随启闭动作做轴向升降，现场运维人员可以直接通过阀杆的伸出长度直观判断阀门的启闭状态，无需额外加装位置反馈装置，适配水电厂现场巡检的目视化管理需求。手轮采用轮辐式结构，直径匹配操作力矩需求，单人即可完成启闭操作，无需额外加力杆，避免操作力矩过大导致阀杆弯曲或者密封面压损。阀体采用法兰连接结构，

　　两端法兰的螺栓孔分布、密封面尺寸匹配DN200公称通径、PN16压力等级的管路安装标准，安装时可以直接与同规格的管路法兰对接，无需额外加工过渡连接件，法兰密封面采用凸面结构，适配非金属垫片密封，能够满足1.6MPa工作压力下的密封要求，避免管路运行时出现介质外漏。阀体内部的闸板采用刀型结构设计，闸板底部带有切削刃结构，在关闭过程中可以切断管路介质中夹带的少量泥沙、焊渣等固体杂质，避免杂质卡入密封面导致阀门关闭不严，这一设计专门针对水轮机漏排气介质中可能夹带的安装残留杂质、运行中冲刷产生的金属锈屑等工况，相比普通平行闸阀，其抗杂质卡涩的能力更强，更适合水电厂这类长期连续运行、检修间隔长的应用场景。密封结构方面，

　　阀杆部位采用填料密封结构，填料压盖通过两侧螺栓压紧，可以在运行状态下在线调整填料压紧力，处理阀杆部位的微量渗漏，无需停机拆解阀门，大幅降低运维工作量。阀体与闸板的密封面采用堆焊耐磨合金处理，硬度高、耐冲刷，能够承受介质长期流动的冲刷磨损，保证长期运行后的密封性能。从安装边界来看，该阀门的手轮顶部到阀体底部的安装高度、阀体两端法兰的端面间距都严格遵循DIN2501标准的安装尺寸要求，管路设计时可以直接按照标准尺寸预留安装空间，无需单独测绘定制安装位置，手轮的操作空间预留满足单侧操作的空间需求，阀门安装后手轮距离周边墙体或者其他设备的距离不小于200mm，保证操作时不会出现干涉。在实际应用场景中，该阀门正常处于常开状态，

　　当水轮机检修或者管路需要维护时，关闭阀门切断漏排气管路，将上游的泄漏介质、积存空气截断，方便下游管路的检修作业；机组正常运行时，阀门全开，水轮机转动部件密封处泄漏的压力水、机组内积存的空气可以通过该阀门所在的管路顺畅排出，避免顶盖内部积水或者积气导致机组运行振动超标、密封件损坏。设计过程中，阀体的流道采用全通径设计，阀门全开时闸板完全提升至阀腔上部，流道内无遮挡结构，介质流动阻力小，不会出现局部节流导致的压力损失，也避免杂质在阀腔内沉积卡涩闸板。阀体外部的涂装采用厚浆型环氧涂料，表面为绿色涂装，适配水电厂厂房内的设备涂装规范，同时具备良好的防锈耐潮性能，适应厂房内湿度较大的环境，避免长期运行后阀体表面锈蚀。阀杆采用不锈钢材质加工，表面做抛光处理，降低填料密封的磨损量，同时避免长期接触水汽导致阀杆锈蚀，保证启闭动作顺畅。整体结构没有采用复杂的电动或者气动执行机构，纯手动操作的结构可靠性更高，在水电厂厂用电中断的极端工况下，依然可以手动完成阀门的启闭操作，不会因为动力源失效导致阀门无法操作，满足水电厂安全运行的冗余设计要求。在建模过程中，所有配合部位的尺寸公差都按照机械设计手册的要求做了合理预留，比如阀杆与填料函的配合间隙、闸板与阀体导轨的配合间隙，既保证动作顺畅无卡涩，又不会因为间隙过大导致介质泄漏，法兰螺栓孔的位置度公差满足法兰安装的互换性要求，加工完成后可以直接与标准法兰对接，无需现场修配。
