90度转角应变消除壳体连接结构

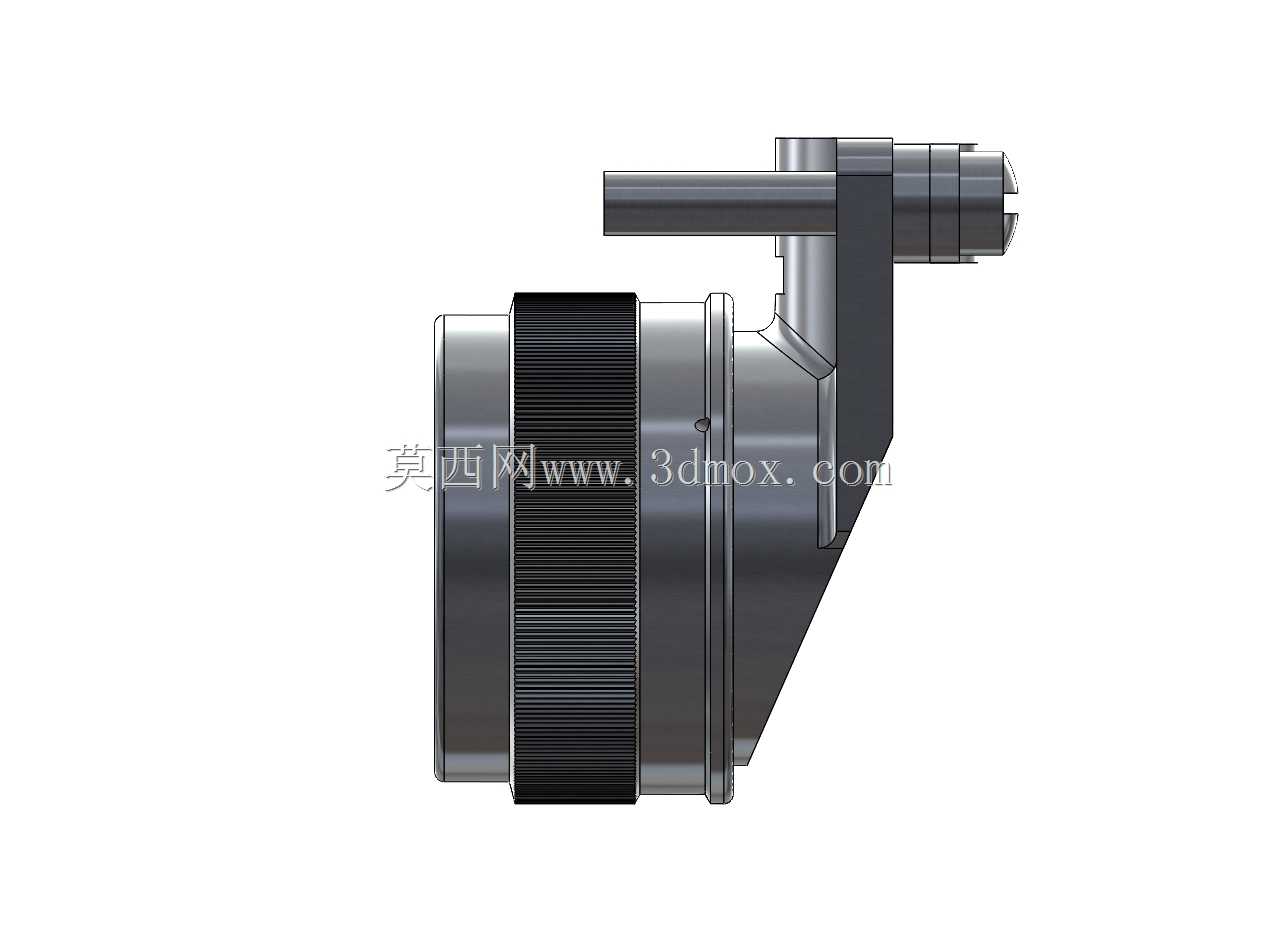

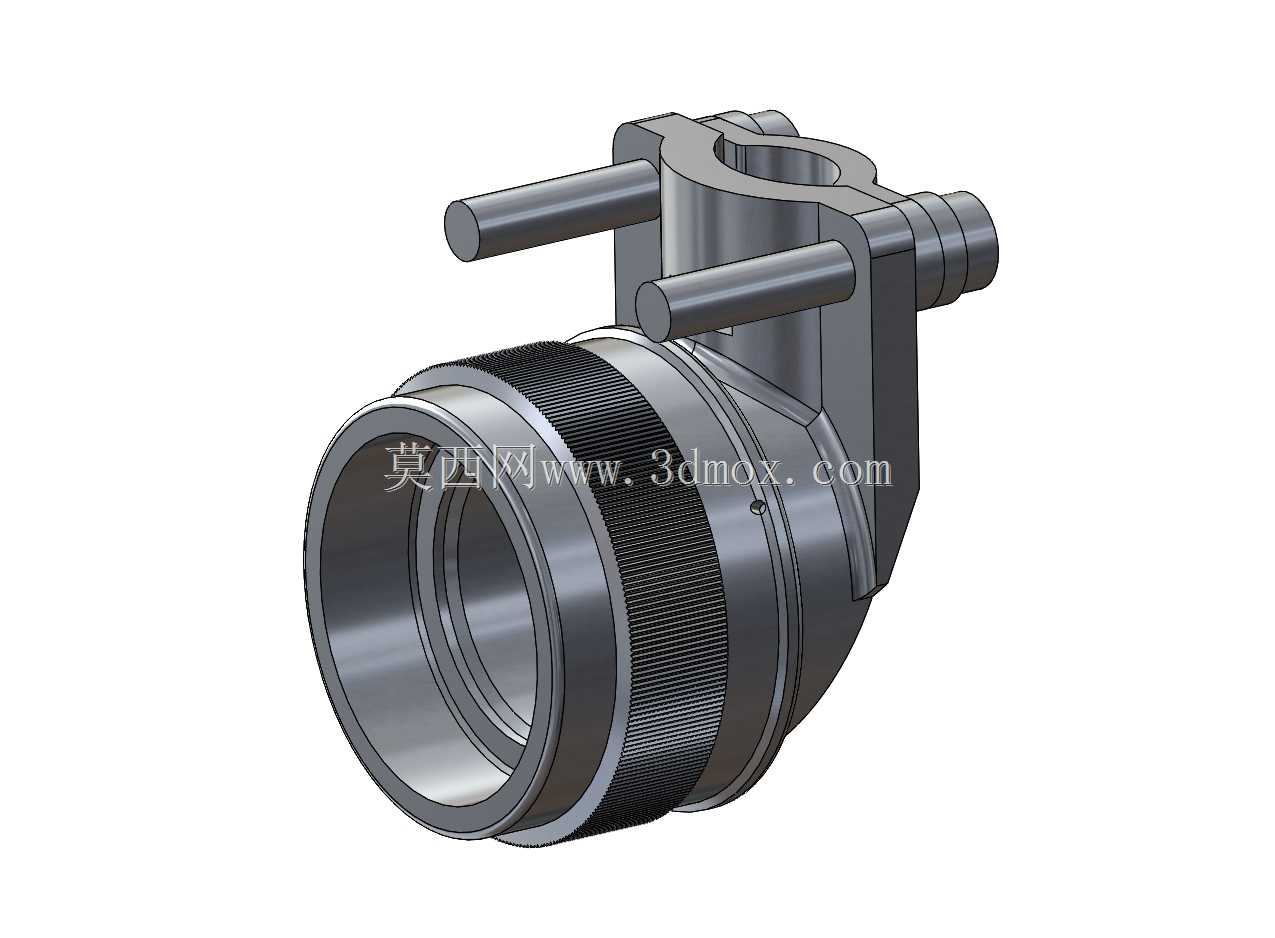

　　在流体输送管路与设备端的连接场景中，管路布设时常遇到直角转向的布局需求，同时管路运行过程中会因介质压力波动、温度形变、设备运行振动产生持续的应力作用，若应力直接作用在管路与设备的连接密封面，极易出现密封失效、连接松动甚至管路断裂的问题，这类90度转角的应变消除连接结构，正是为解决这类工程痛点设计的专用连接部件。从实际使用场景来看，这类部件常应用在需要直角转向的流体管路终端，比如工业设备的冷却水路、低压气动管路、小型液压支路的转角位置，替代传统的直角弯头加硬连接的组合结构，在实现管路90度转向的同时，吸收管路运行中产生的轴向、径向形变应力，避免应力直接传递到设备接口端。从结构功能设计来看，部件主体采用回转式壳体结构，

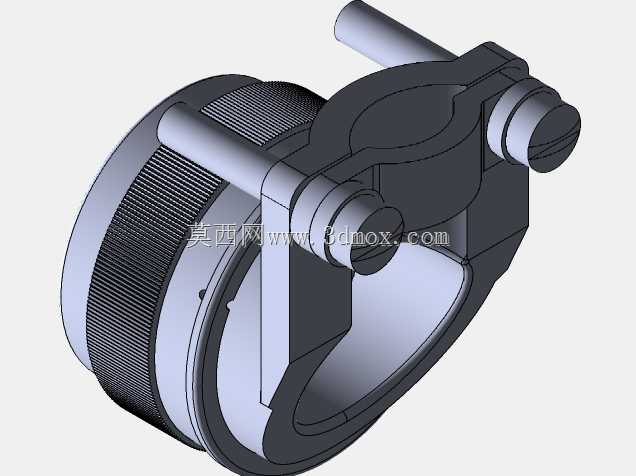

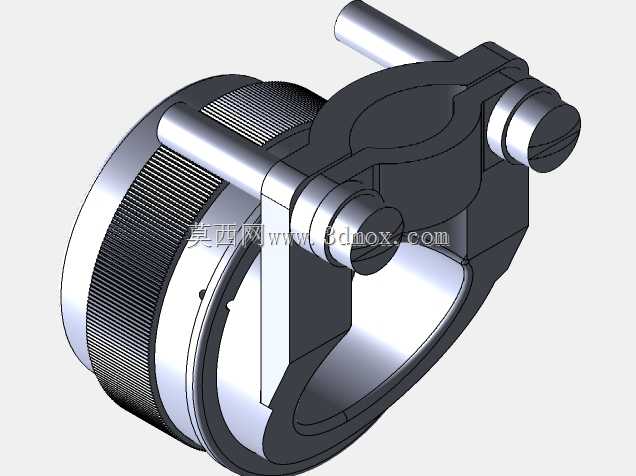

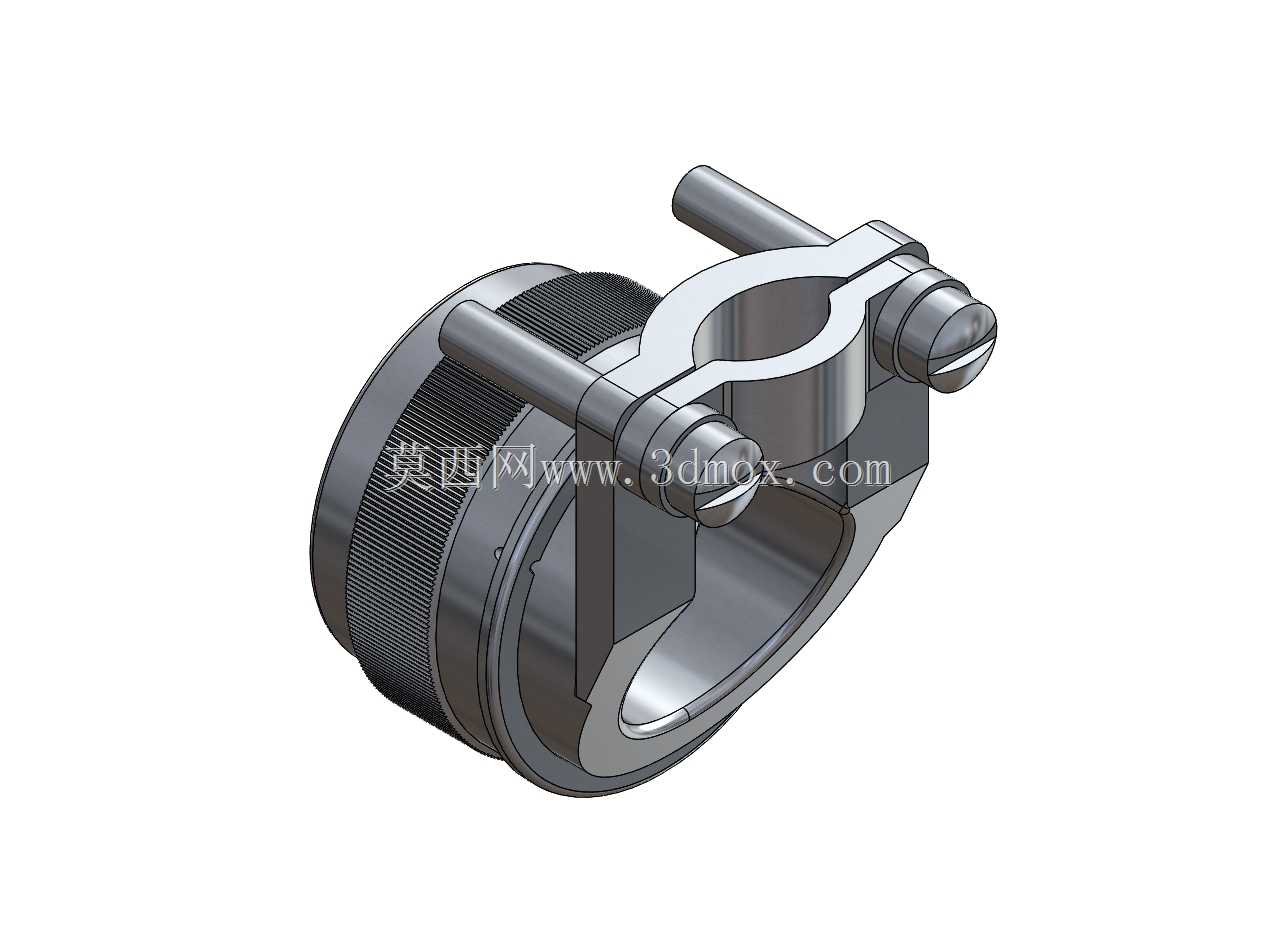

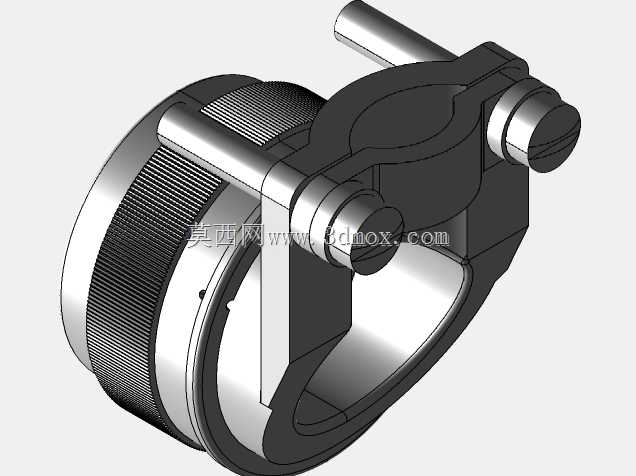

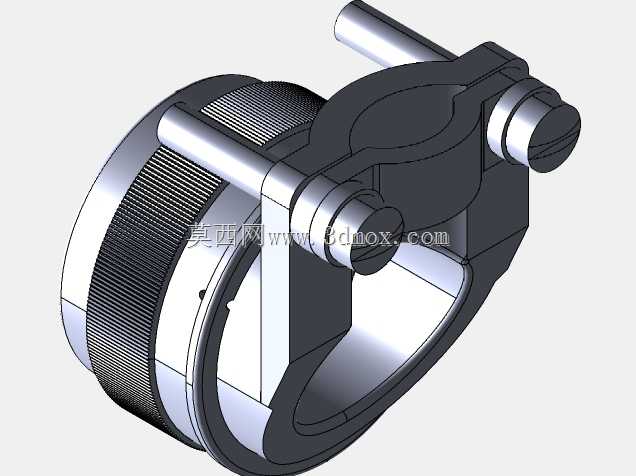

　　大口径端为管路对接端，外表面设计有滚花纹理，方便安装时手动旋拧对位，也可配合工装施加安装扭矩，内部为阶梯式通孔结构，可适配对应规格的管路插入对接，内壁的阶梯台肩可作为管路插入的定位面，保证管路插入深度一致，避免安装不到位导致的密封问题。壳体上部设计有夹装式固定结构，带两个平行的定位销轴，安装时可将该部位卡入设备端的固定支座内，两个销轴插入支座对应的定位孔中，实现部件整体的周向与轴向定位，避免部件在管路应力作用下发生转动或移位。夹装结构侧方设计有外螺纹宝塔接头，可对接柔性软管，实现90度方向的流体导通，宝塔式的接头外形可保证软管套接后具备足够的拉脱力，配合卡箍即可实现可靠密封。在设计思路上，

　　该结构将转角导通与应力消除功能集成在单一壳体上，摒弃了传统多个接头拼接的方案，减少了密封点数量，降低了泄漏风险。壳体的壁厚经过针对性设计，在夹装部位与主体连接的过渡位置做了圆弧过渡处理，避免应力集中，当管路受到外力拉扯、或者因温度变化产生伸缩形变时，壳体本身可通过微小的弹性形变吸收部分应力，同时夹装结构的间隙设计也允许部件存在微小的偏转余量，进一步抵消管路传递的应力，避免应力直接作用在设备的接口螺纹或者密封面上。从安装边界来看，大口径对接端的外径为适配对应管路的标准尺寸，安装时需保证对接端的轴线与待连接管路的轴线重合，插入深度以接触内部台肩为准；上部夹装结构的两个销轴中心距、销轴直径均为标准安装尺寸，可直接适配对应规格的设备固定座，

　　安装时销轴需完全插入定位孔，保证夹装面与支座表面贴合；侧方宝塔接头的外径适配对应内径的柔性软管，套接长度需覆盖全部宝塔节，保证连接可靠性。部件整体的外形轮廓在转角位置做了圆滑处理，没有尖锐棱角，避免安装过程中划伤操作人员，也避免在狭小安装空间内与其他管路、部件发生干涉。在实际选型应用中，需要根据管路的通径、工作压力、介质类型匹配对应规格的该类部件，若应用在有腐蚀性介质的场景，还需对应更换壳体的材质，保证部件的使用寿命。这类集成式的应变消除转角结构，相比传统的拼接式转角连接，安装效率更高，密封可靠性更好，应力消除效果更优，在中小通径的流体管路布设场景中具备很高的实用价值，结构设计上充分考虑了安装便利性与运行可靠性，每个结构细节都对应实际工程中的使用需求，没有冗余的设计元素。
