90度后壳应变消除连接结构件

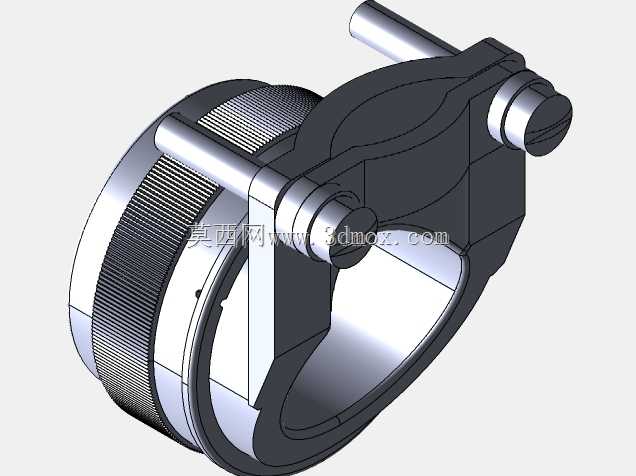

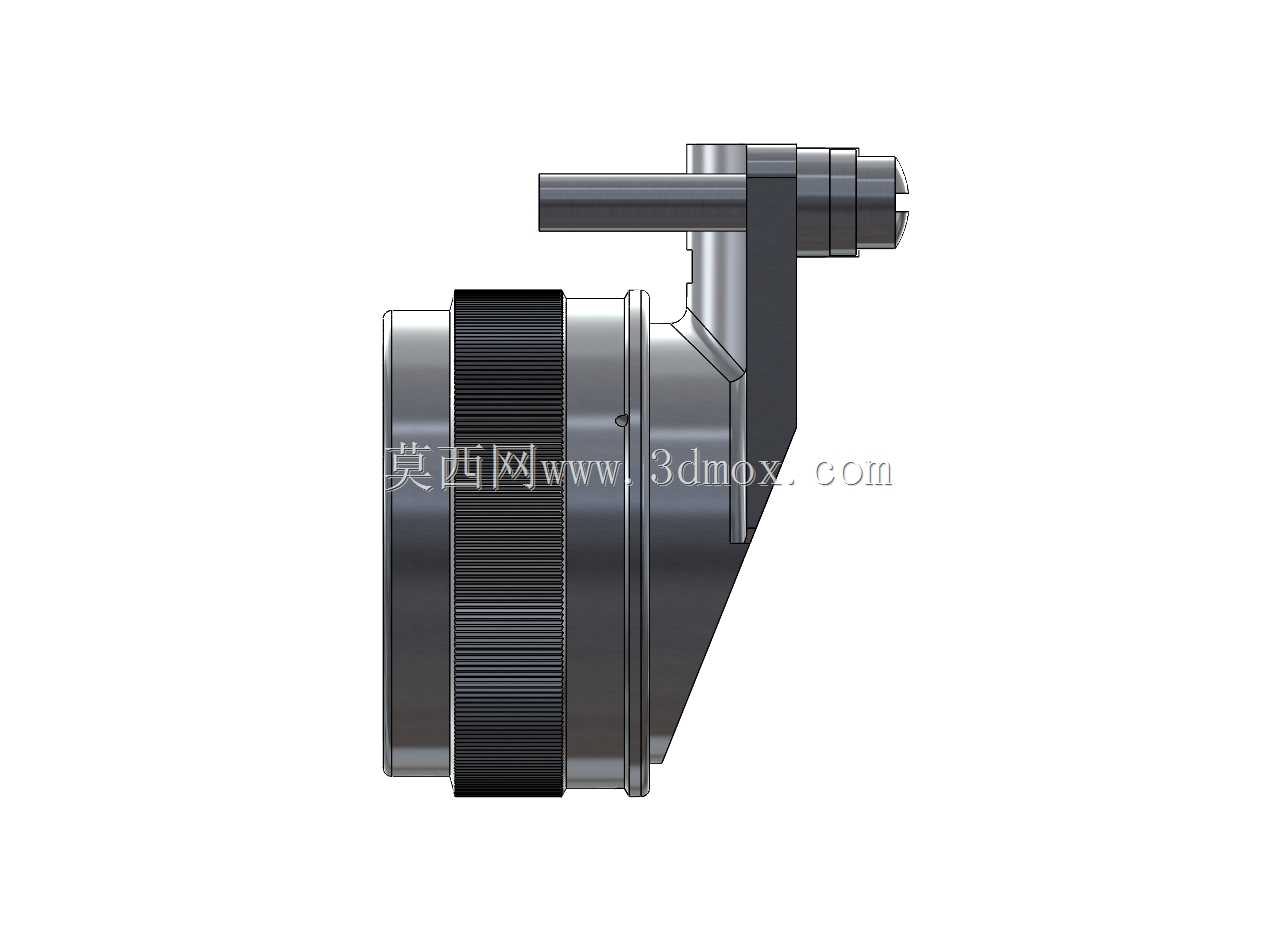

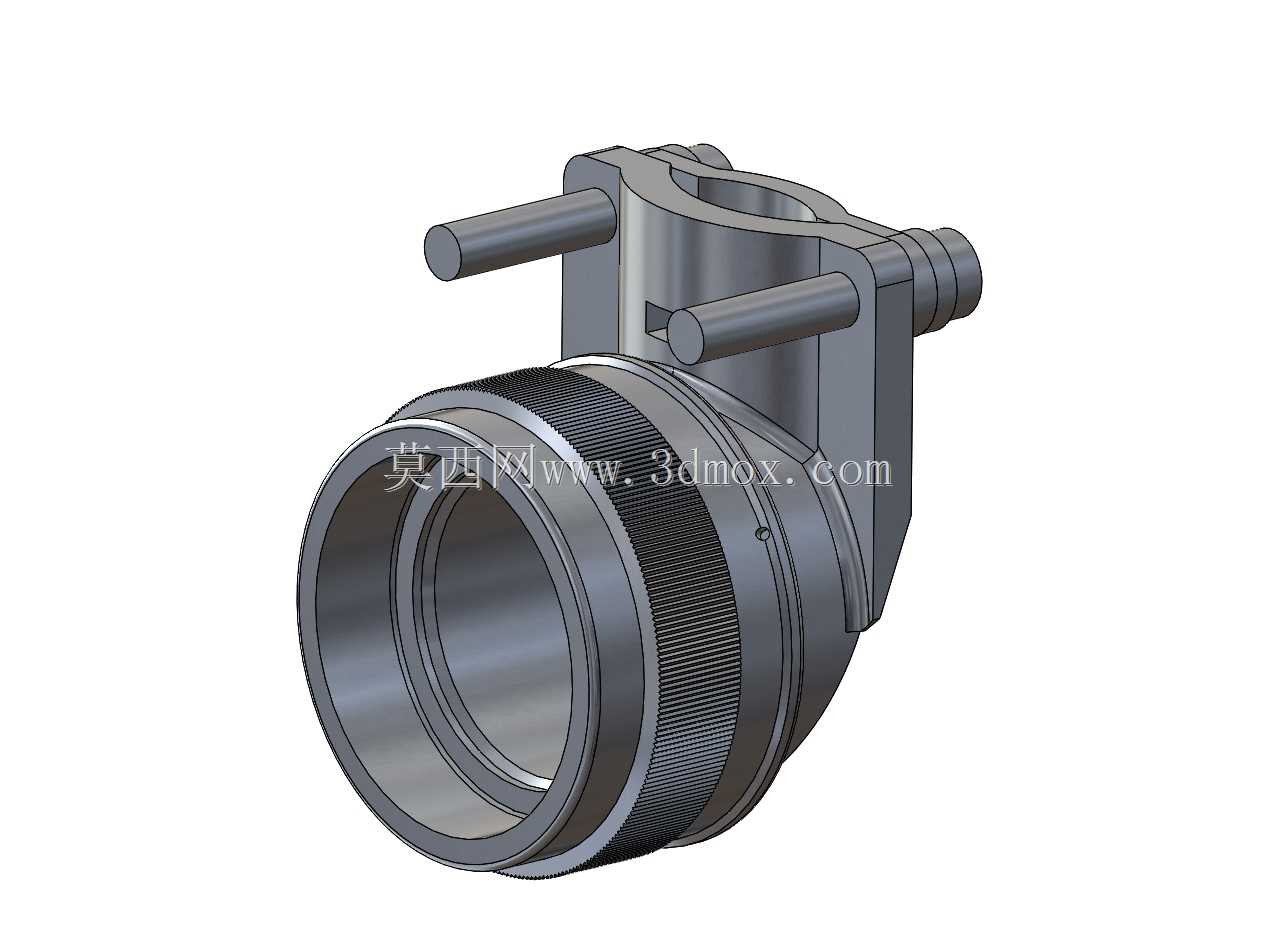

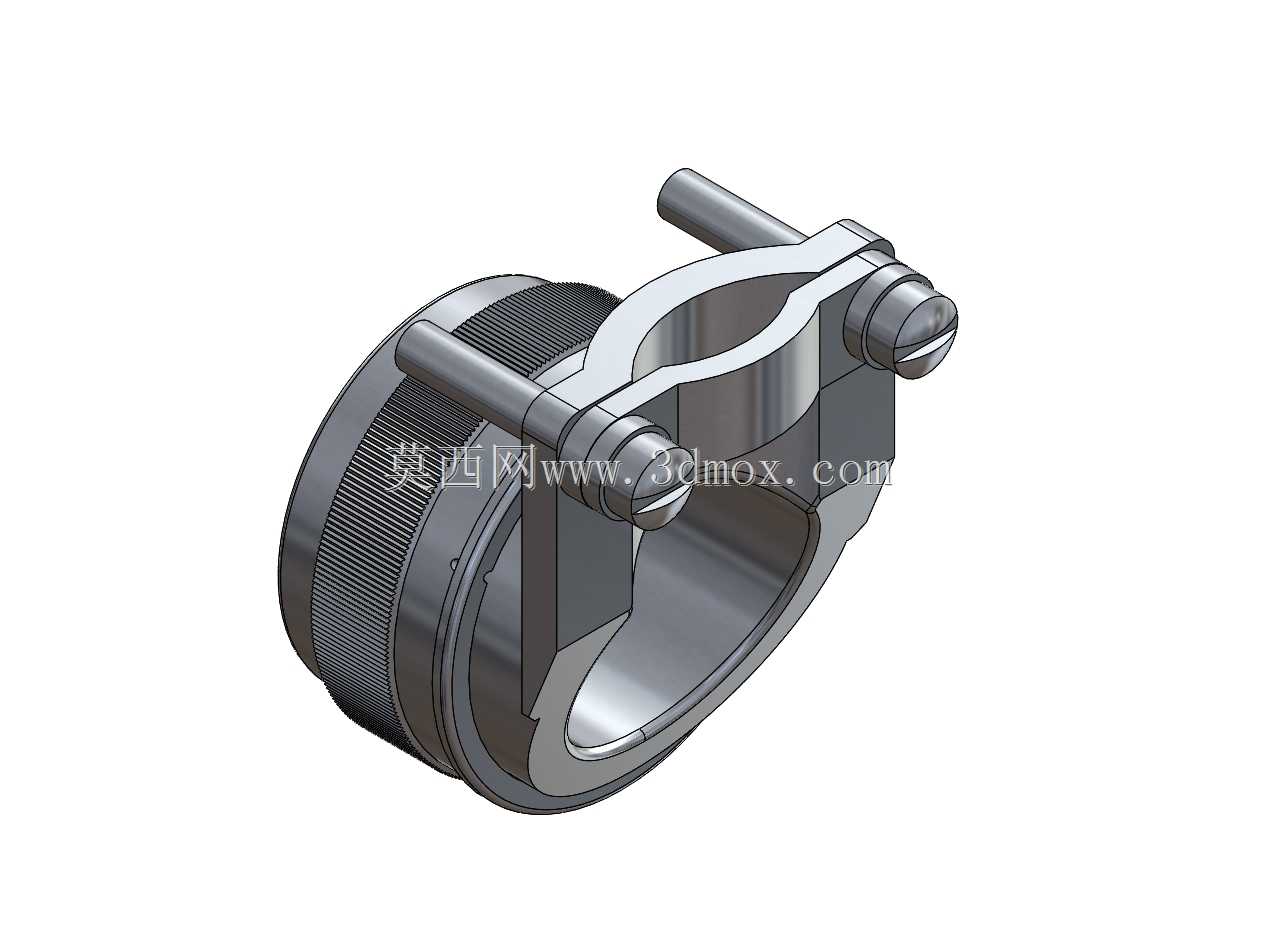

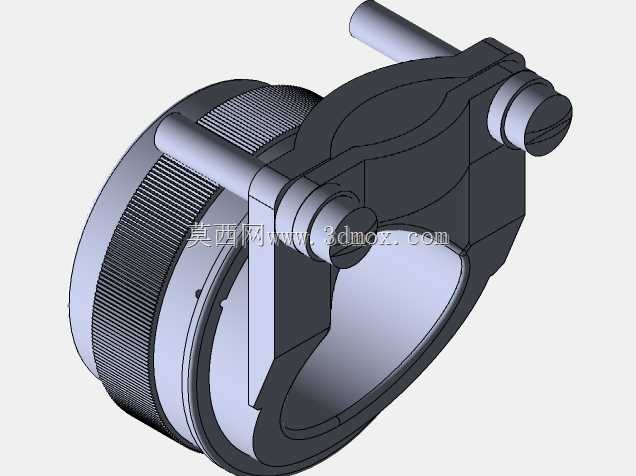

　　在工业线束与硬质管路的布设场景里，这类90度转向的应变消除构件，主要承担转角位置的应力缓释作用，避免线束、柔性管路在长期弯折状态下出现芯线断裂、管路疲劳开裂的问题，常见于工业控制柜内部走线、移动设备的穿线部位、液压气动管路的转角接驳位置，能在设备运行产生振动、线束受拉扯的工况下，把集中在弯折点的应力分散到构件的整个夹持段，降低局部应力集中带来的失效风险。从结构设计来看，构件一端为带防滑滚花的圆筒接驳端，内壁做了适配标准硬管外径的公差配合，滚花结构一方面方便安装时手动旋拧对位，另一方面也能在加装喉箍或者压接固定时，增加接触面的摩擦力，防止接驳后出现管路滑脱、转动的问题。上部的夹装结构采用开口式抱箍设计，两侧伸出的圆柱销轴是安装受力点，

　　安装时可通过销轴施加夹紧力，让抱箍开口收合，抱紧穿过的线束或者柔性管路，抱箍内侧没有做尖锐棱边，全部倒了R0.5以上的圆角，避免夹紧时割伤线束外护套或者管路外壁。90度的转向角度是经过实际布设验证的，既能够满足设备内部紧凑空间里的走线转向需求，又不会因为转角过小导致线束弯折半径低于允许值，常规同规格线束的最小弯折半径要求是线径的5倍以上，这个构件的内部转角圆弧做了对应匹配，线束穿过后的自然弯折弧度刚好符合布设规范，不会出现死折。从安装边界来看，圆筒接驳端的轴向长度预留了足够的压接余量，接驳硬管时插入深度能达到管径的1.2倍，保证压接后的连接强度满足拉扯力要求，抱箍端的开口宽度适配对应规格的线束外径范围，

　　两侧销轴的中心距与常用安装固定座的孔位匹配，不需要额外做安装位的定制加工就能直接替换原有构件。设计时特意把应力集中的位置做了壁厚加厚处理，抱箍与圆筒主体的连接部位做了过渡圆弧，没有直角相接的结构，避免构件本身在长期受夹紧力、振动力的情况下出现连接部位断裂的问题。构件表面的处理方式适配工业使用场景，没有多余的装饰结构，所有外露面都做了去毛刺处理，安装时不会划伤操作人员的手部，也不会刮蹭相邻的线束或者管路。在实际选型使用时，需要确认接驳端的内径匹配对接硬管的外径，抱箍端的夹持范围匹配穿过的线束或者软管外径，安装时抱箍的夹紧力要控制在合理范围，既要保证夹持稳固不窜动，又不能因为夹紧力过大导致内部线束芯线受压变形、软管通径变小影响介质流通。

　　这类构件在移动工业设备的穿线部位使用时，还能配合尾部的软质护套进一步提升应变消除效果，应对设备往复移动带来的线束反复弯折工况，相比直角硬接头，它的夹持段更长，应力分散效果更好，能有效提升线束与管路的使用寿命，减少设备运维过程中因为线路、管路失效导致的停机问题。建模过程中，对滚花的纹理做了简化处理，保留了滚花的外观特征与尺寸边界，没有做过细的纹理建模，方便后续做装配干涉检查、工程图导出时不会出现图形显示异常，所有配合面的尺寸公差都按照通用五金件的配合标准做了预留，导出的模型可以直接用于装配仿真，验证安装空间是否足够，避免实际安装时出现与周边构件干涉的问题。
