带锁紧结构螺纹连接式应变消除接头

　　在工业电气布线、通讯设备机柜装配、传感器信号线路布设场景中，这类应变消除部件是线缆接入端的核心防护连接件，主要作用是承担线缆接入位置的应力释放，避免线缆受拉扯、弯折时外力直接传递到接线端子处，造成焊点脱落、线芯断裂、密封失效等故障。日常设备运维中，不少现场出现的信号中断、接触不良问题，追根溯源都是线缆接入端没有做可靠的应变消除处理，设备运行过程中的振动、线缆受外力拖拽，直接把应力传导到接线位置，长期反复作用下就会出现连接失效。

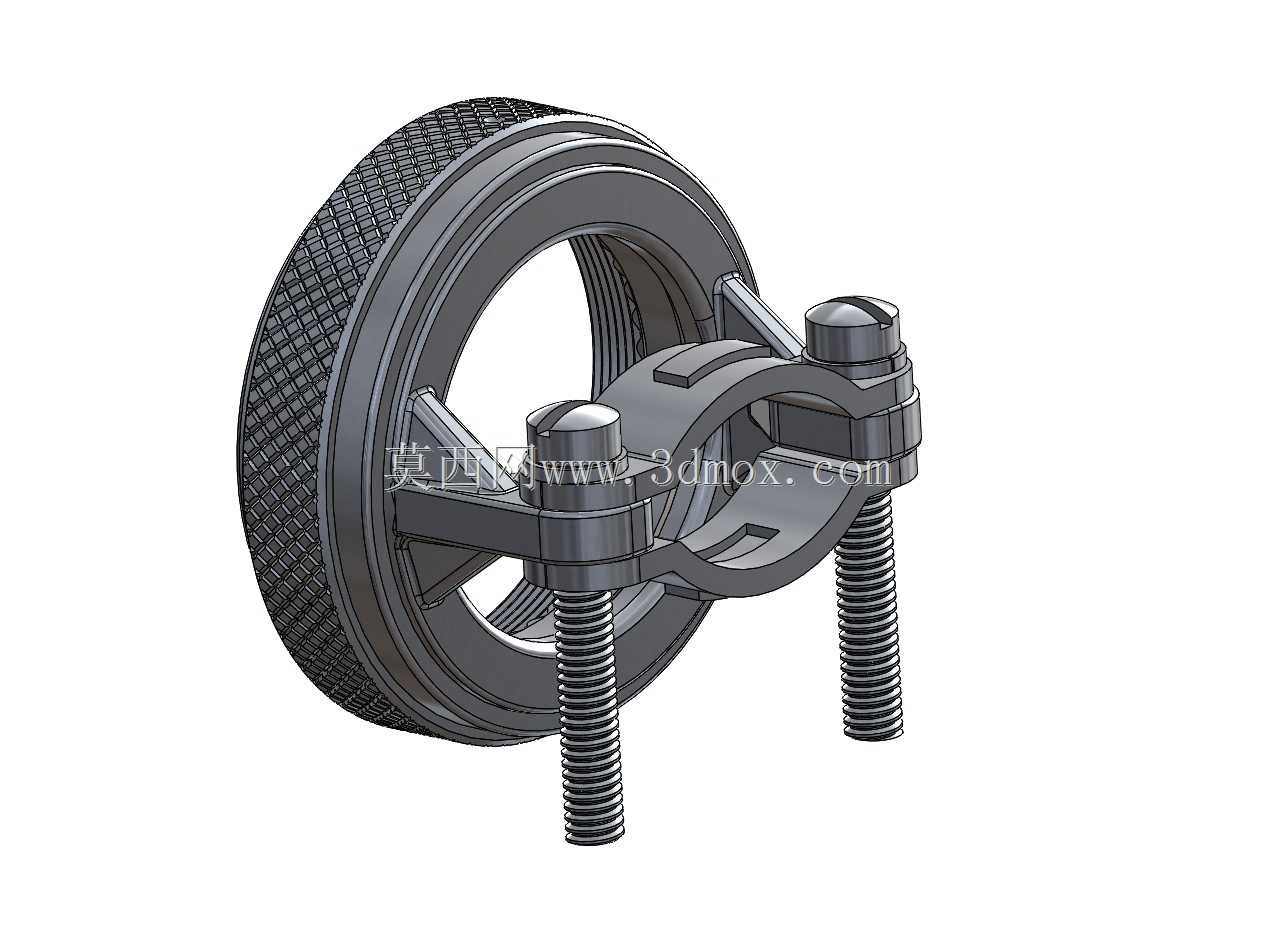

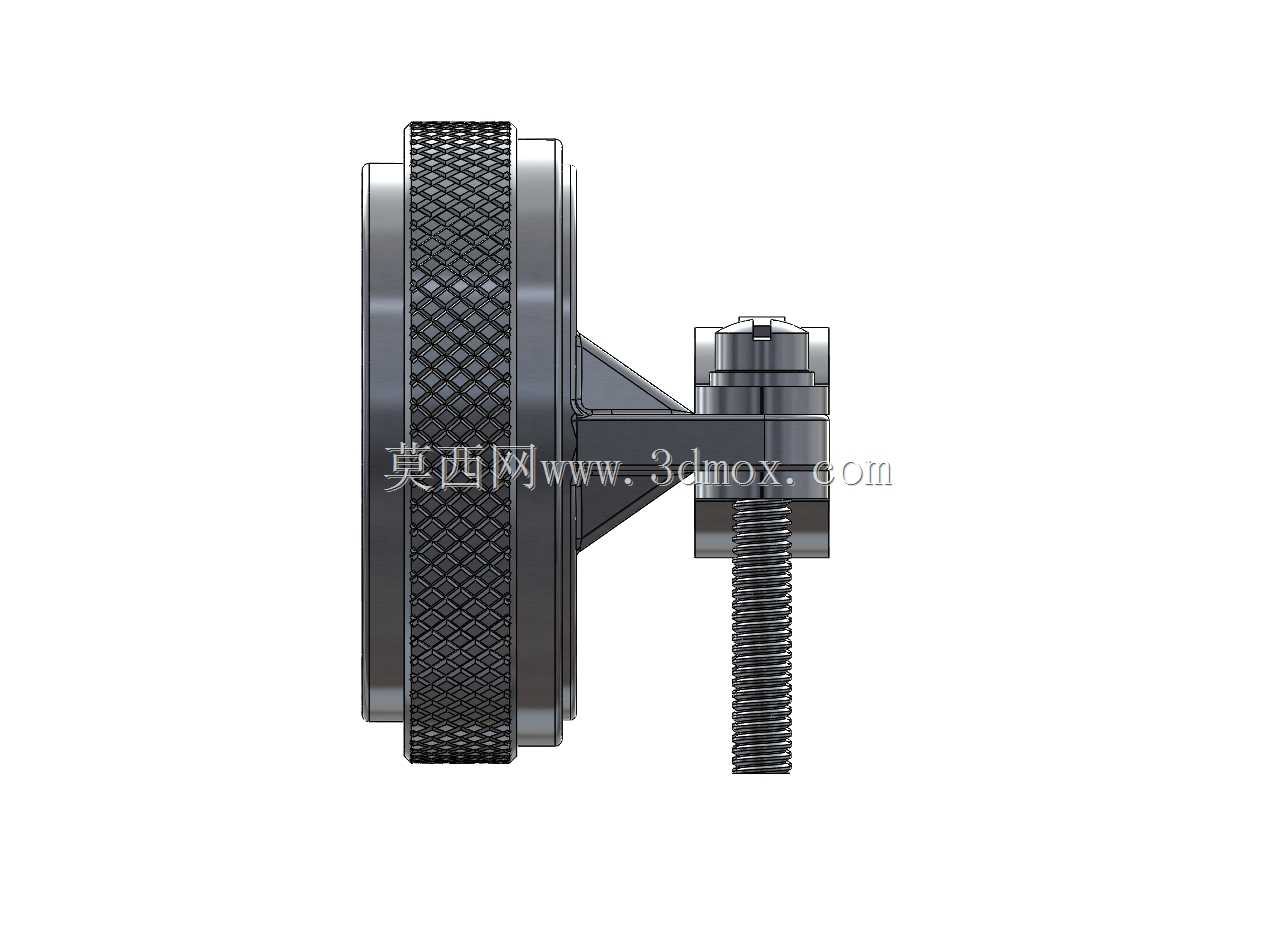

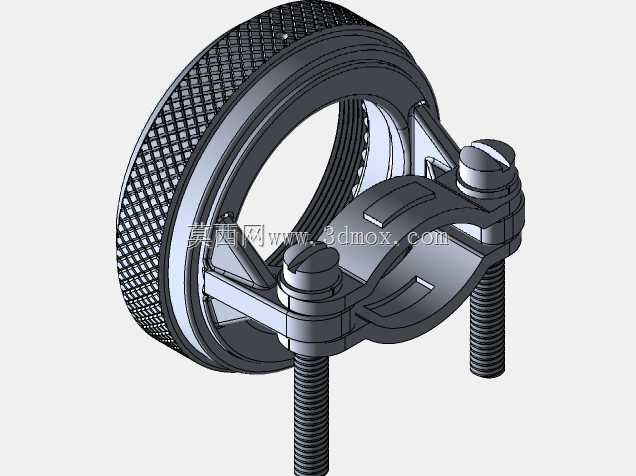

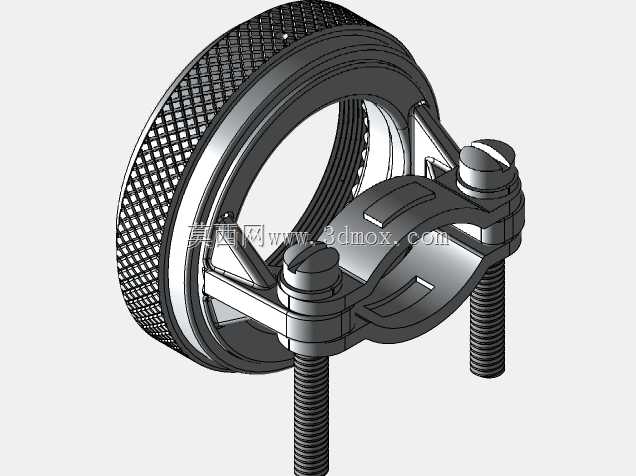

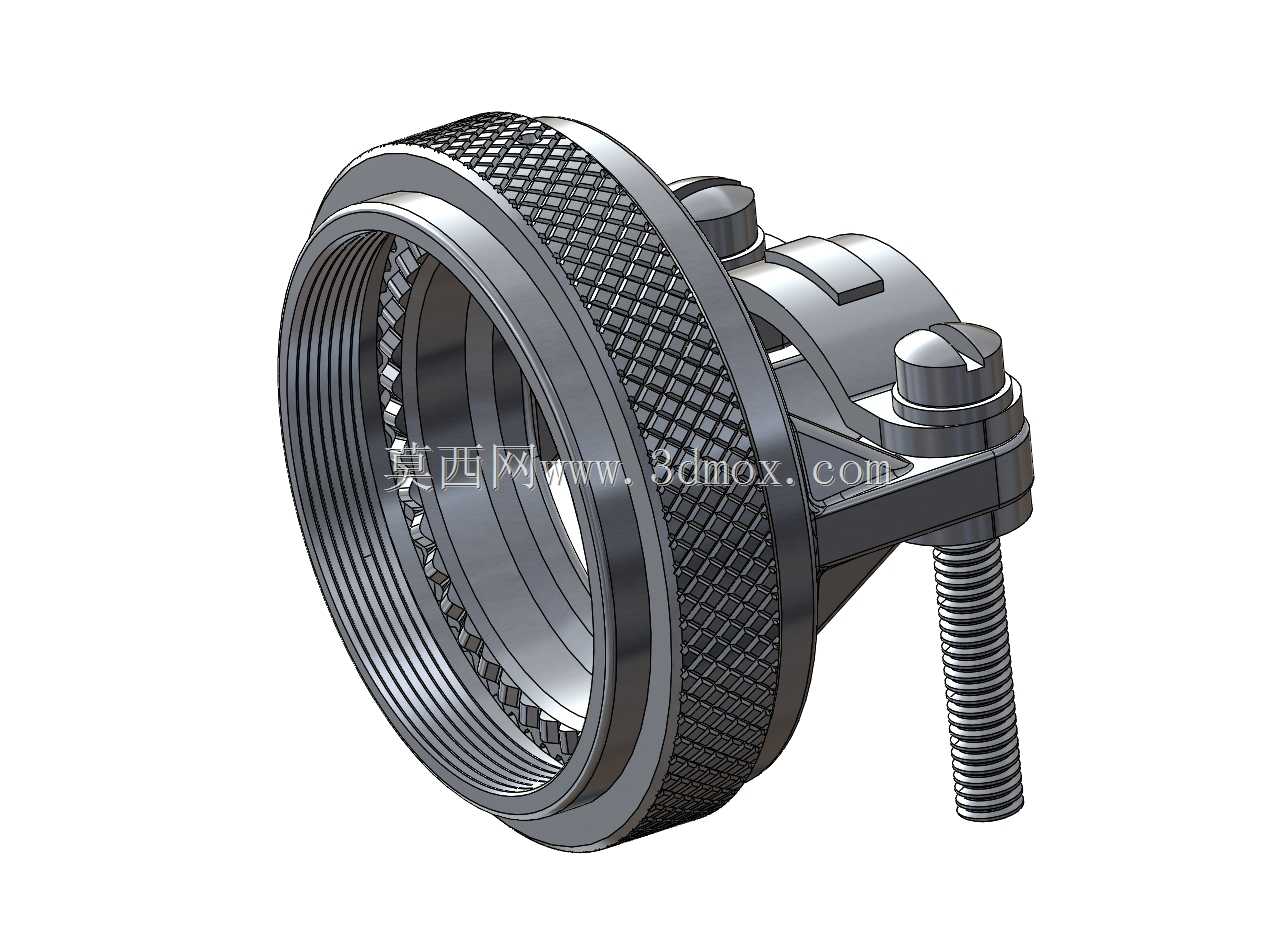

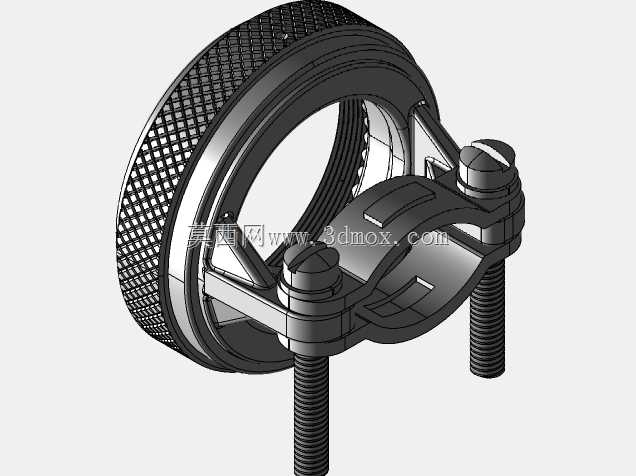

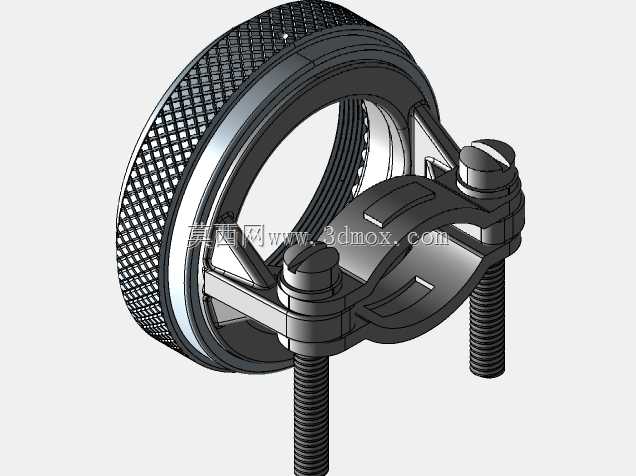

　　从结构设计来看，这个部件采用分体式组合结构，主体带内螺纹的连接端用于和设备面板上的外螺纹接口旋合，外圈设计的网纹滚花结构，是考虑到现场装配时很多场景没有合适的扳手操作空间，作业人员可以直接徒手旋紧主体，滚花的纹路深度和节距经过适配，既不会因为纹路太浅徒手施力时打滑，也不会因为纹路太尖锐划伤操作人员手部。和主体配合的夹紧组件采用抱箍式结构，搭配螺栓锁紧机构，当线缆穿入接头内孔后，拧紧锁紧螺栓就能让抱箍均匀收缩，抱紧线缆外护套，这个抱紧力的设计经过匹配，既可以提供足够的拉脱阻力，满足常规布线场景下的抗拉扯要求，又不会因为夹紧力过大压伤线缆内部的线芯，影响线缆的电气性能。

　　安装边界方面，这类接头的内螺纹规格适配对应标准的设备面板接口，安装时不需要在面板上额外做复杂的开孔加工，只要面板上预留对应规格的外螺纹接头或者螺纹安装孔，就可以直接旋合装配，旋合过程中可以通过滚花环控制旋入深度，适配不同壁厚的设备面板。抱箍端的内孔尺寸和适配的线缆外径是匹配的，选型时只要对应线缆的外护套直径选择对应规格，就能保证夹紧后的密封和应力消除效果，锁紧螺栓采用标准的一字槽结构，现场作业时用普通一字螺丝刀就可以完成锁紧操作，不需要配备特殊的专用工具，降低了现场装配的工具要求。

　　功能特性上，除了核心的应力消除作用，这个结构还可以在接入位置提供一定的线缆对中支撑，避免线缆在接入位置出现过度弯折，当线缆受到侧向的弯折力时，接头的夹紧端会把弯折点引导到接头外侧，让线缆形成平滑的弯曲弧度，避免线芯在接入位置出现小半径弯折造成的线芯疲劳断裂。在有电磁屏蔽要求的布线场景中，金属材质的接头主体还可以和设备壳体形成连续的导电通路，配合屏蔽线缆的屏蔽层接地，提升线路的抗电磁干扰能力，减少外部电磁信号对线路内传输的弱信号的影响，这一点在传感器信号线路、高频通讯线路的布设中尤为重要，很多工业现场的电磁环境复杂，动力线路和信号线路往往同路径布线，如果接入端的屏蔽连续性不好，很容易出现信号干扰、测量数据跳变等问题。

　　设计过程中，结构的受力分配做了针对性优化，螺纹连接端的螺纹长度经过校核，保证旋合后有足够的连接强度，承受线缆拉扯时不会出现螺纹滑牙、接头从面板脱落的问题；抱箍和主体的配合面做了间隙适配，锁紧时抱箍可以沿径向均匀收缩，不会出现偏斜导致的局部夹紧力过大的问题；滚花环和主体是一体化结构，相比装配式的滚花套，不会出现长期使用后滚花套松动打滑的问题，整个部件没有易损的小零件，装配完成后可以长期在设备上使用，不需要频繁维护更换。在户外设备使用场景中，这种金属结构的接头相比塑料材质的同类部件，耐老化、耐温度变化的性能更好，可以在更宽的环境温度区间内保持夹紧力和连接强度，不会因为长期紫外线照射、高低温交替出现材料脆化、夹紧力失效的问题。
