90度直角应变消除连接器后壳结构

　　这款90度应变消除结构属于圆形连接器的尾部后壳组件，在工业布线、机载设备、测试仪器的线缆连接场景中应用十分广泛，核心作用是在连接器与线缆的衔接位置做应力卸除，避免线缆反复弯折、拉扯时，线芯与连接器插针的焊接位置出现断裂、松脱，同时也能对线缆根部做径向约束，减少线缆晃动带来的接触不良问题。

　　从实际使用场景来看，这类直角结构主要用在设备面板安装空间局促、线缆出线方向需要垂直于连接器插合方向的位置，比如机柜内部侧装的信号接口、机载设备侧壁的通讯端口、测试治具上的信号转接位，直式后壳会占用过多纵深空间，直角转向的结构能把线缆弯折的半径控制在结构内部，不需要额外给线缆预留自然弯折的空间，能大幅压缩设备内部的布线冗余空间。

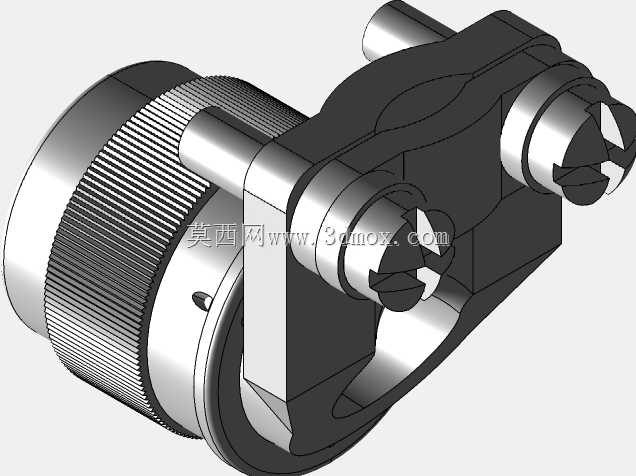

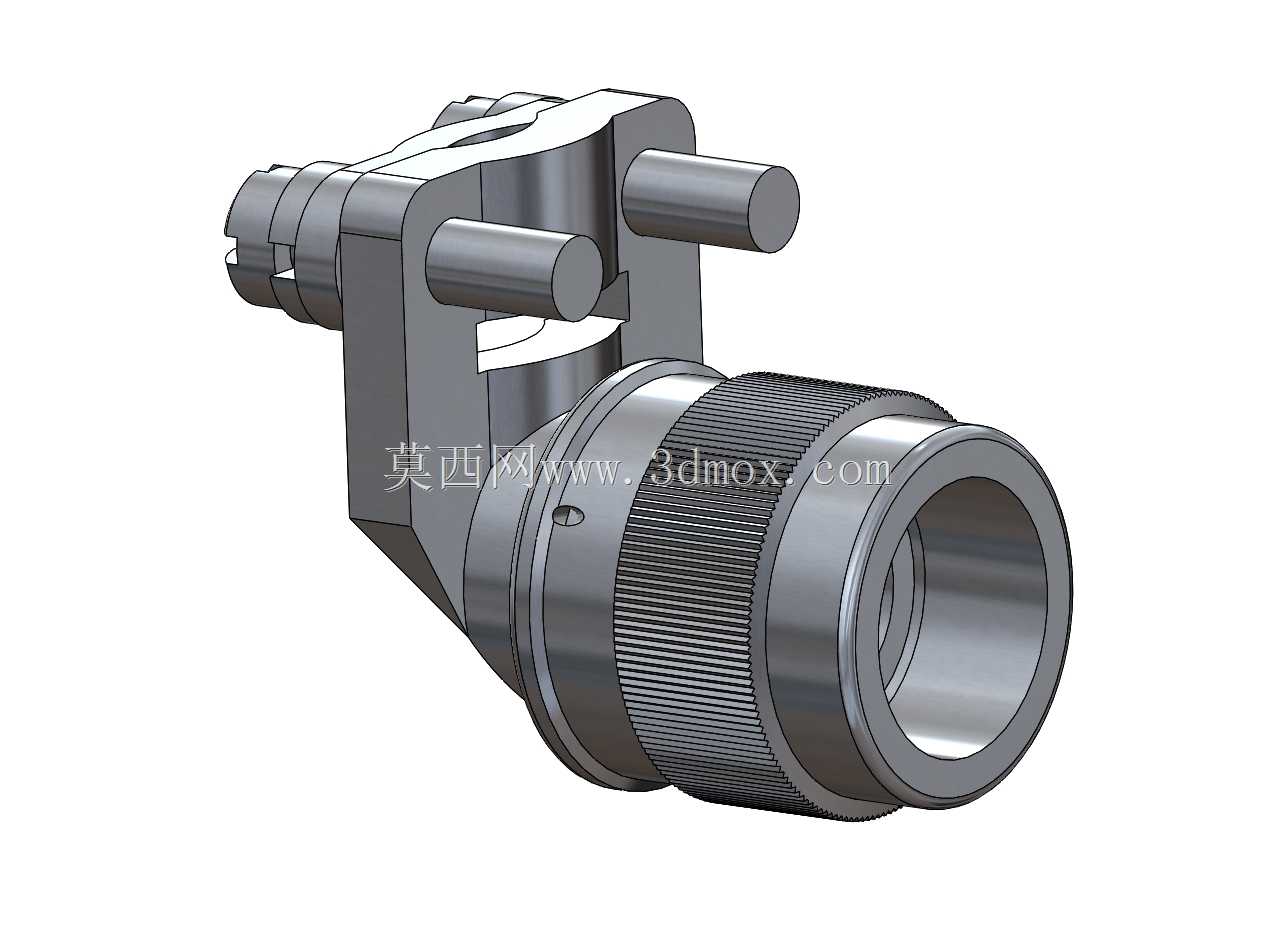

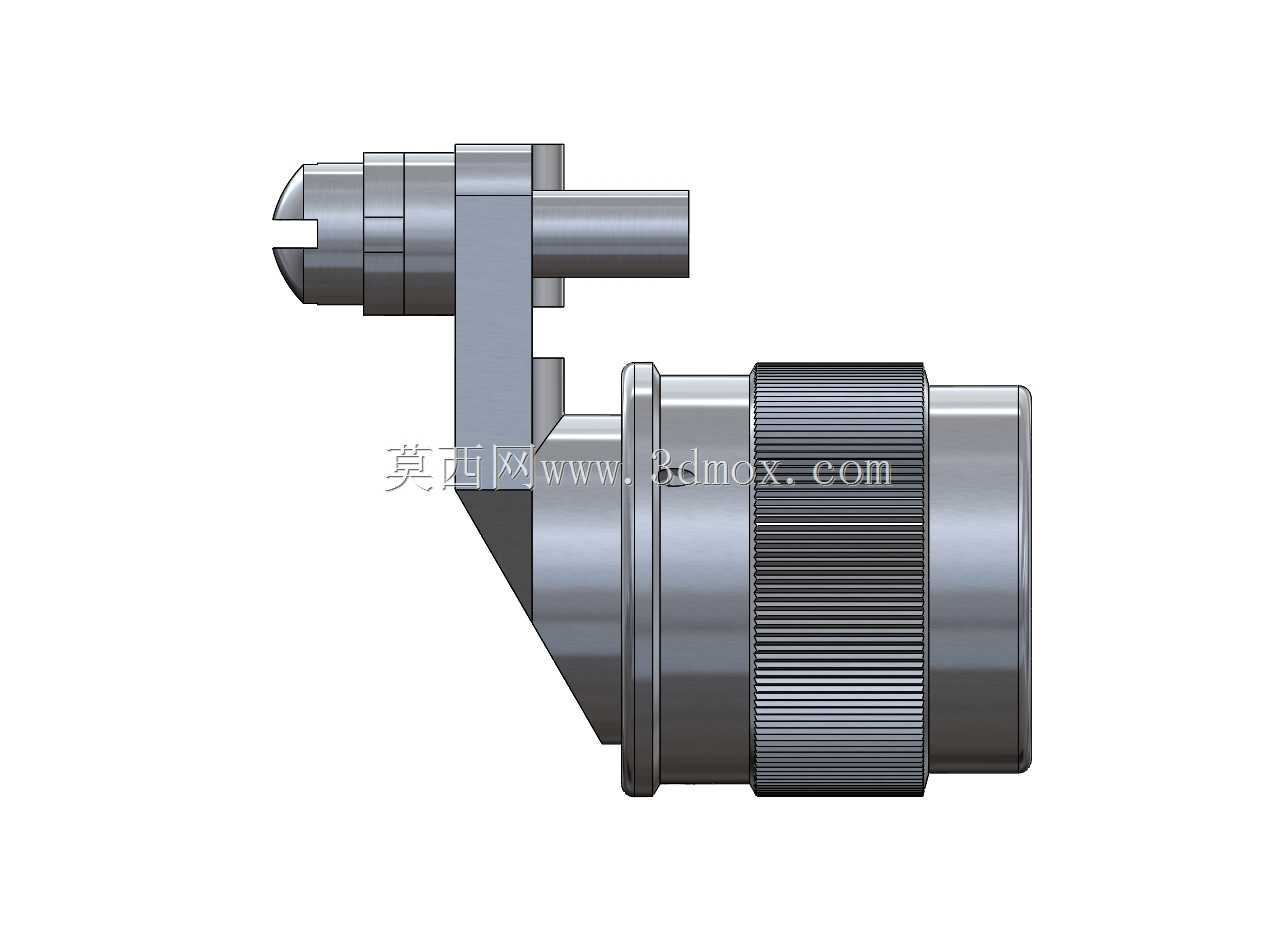

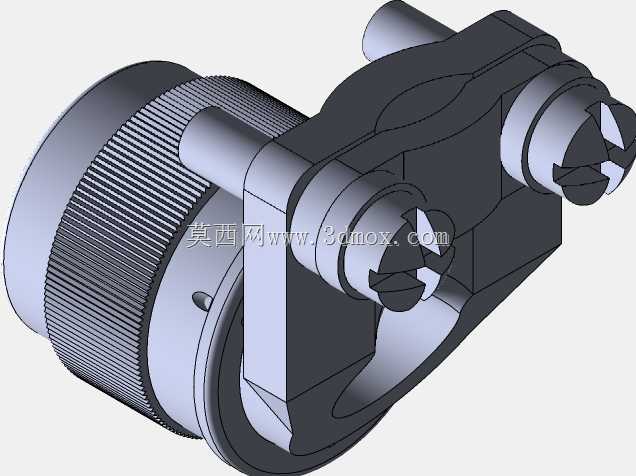

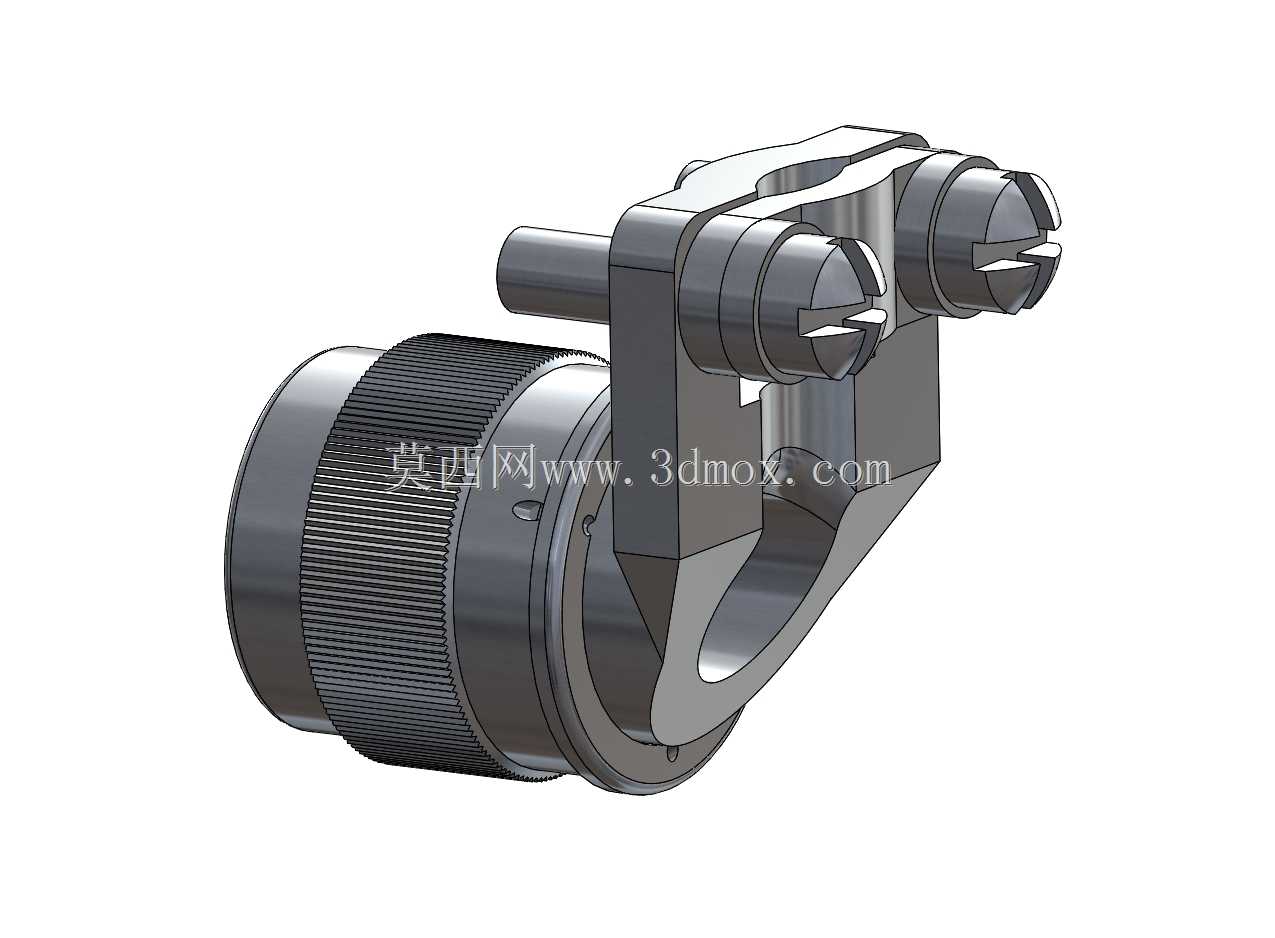

　　结构设计上，前端的带滚花圆筒是与连接器插头主体旋合的连接段，内壁做了适配标准连接器螺纹的限位台阶，旋合到位后能和插头壳体形成稳定的机械连接，滚花的设计是为了徒手装配时增加摩擦力，不需要额外工具就能完成拧紧操作，在维护频次高的测试场景里能大幅提升拆装效率。上部的叉型双耳结构是线缆固定的核心承载位，两个平行的圆柱销是用来安装线缆夹的，当线缆从直角通道穿入后，线缆夹会抱紧线缆外护套，通过双耳的销柱定位锁紧，把线缆受到的轴向拉力、径向晃动力全部传递到后壳本体上，不会把力传导到内部的接线位置。

　　内部的90度转向通道做了圆弧过渡处理，没有尖锐的直角棱边，避免线缆穿入时被割伤外护套，同时通道内径做了适配常用线径的公差带，既能保证线缆顺利穿入，又不会因为间隙过大导致线缆在内部晃动。尾部的卡爪结构是用来对接波纹管或者线缆屏蔽层的，在有电磁屏蔽要求的场景里，屏蔽层可以通过卡爪和后壳金属本体导通，形成连续的屏蔽腔体，减少外部电磁信号对内部传输线的干扰，这一设计在高频信号传输、强电磁干扰的工业现场尤为重要。

　　安装边界方面，前端旋合段的外径和标准MIL规格圆形连接器匹配，不需要对现有插头主体做任何修改就能直接替换原有后壳，直角转向后的整体高度比同规格直式后壳的纵深长度缩短60%以上，在面板后侧空间不足50mm的安装位里也能顺利完成布线。双耳销柱的中心距做了标准化设计，适配通用规格的金属线缆夹，不需要单独定制固定件，后期维护更换配件的成本很低。

　　从受力设计的角度，整个结构的壁厚做了差异化处理，旋合段和双耳承载位的壁厚比转向通道位置厚1.5mm，因为这两个位置是装配和使用过程中受力最集中的区域，加厚处理能避免拧紧时出现开裂、拉扯时出现变形，而转向通道位置因为不需要承受额外的机械载荷，壁厚适当减薄来控制整体重量，在机载这类对重量敏感的应用场景里，能在保证结构强度的前提下尽可能降低组件自重。

　　实际选型时需要注意，这款后壳适配的线缆外径范围有明确的边界，过粗的线缆无法顺利穿入90度转向通道，过细的线缆则无法被线缆夹有效抱紧，起不到应变消除的作用，同时前端螺纹的规格必须和所用的连接器插头完全匹配，否则会出现旋合不到位、连接松动的问题。在振动环境下使用时，还可以在滚花连接段增加防松保险丝，通过后壳上预留的保险孔和插头本体绑定，避免长期振动导致螺纹松脱。
