高压管路用90度直角应变消除接头结构

　　在高压流体输送、气动控制以及工业线束布设的现场场景里，管路或线束在转角位置的应力集中问题，一直是造成密封失效、线缆断裂、管路疲劳破损的核心诱因之一，这款90度应变消除结构，正是针对这类转角布设的痛点开发的转接承载部件。从实际使用场景来看，这类结构常被用在液压站阀组的侧出管路转接、设备舱内线束90度出线防护、高压气动系统的硬管转软管过渡位置，替代传统的直角硬接头，抵消设备运行过程中产生的振动拉扯、管路热胀冷缩带来的形变应力，避免应力直接作用在密封面或者线缆芯线位置。

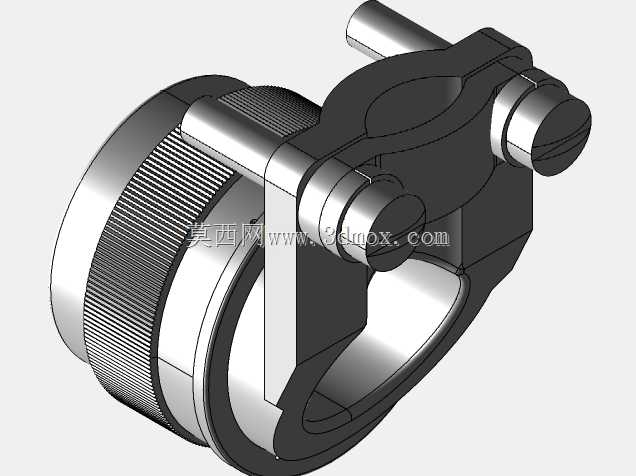

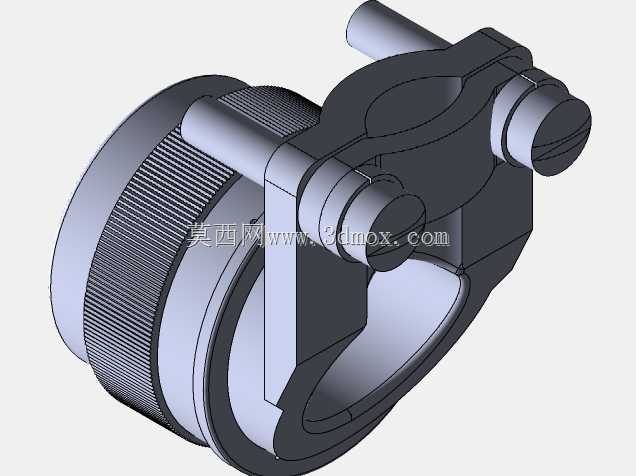

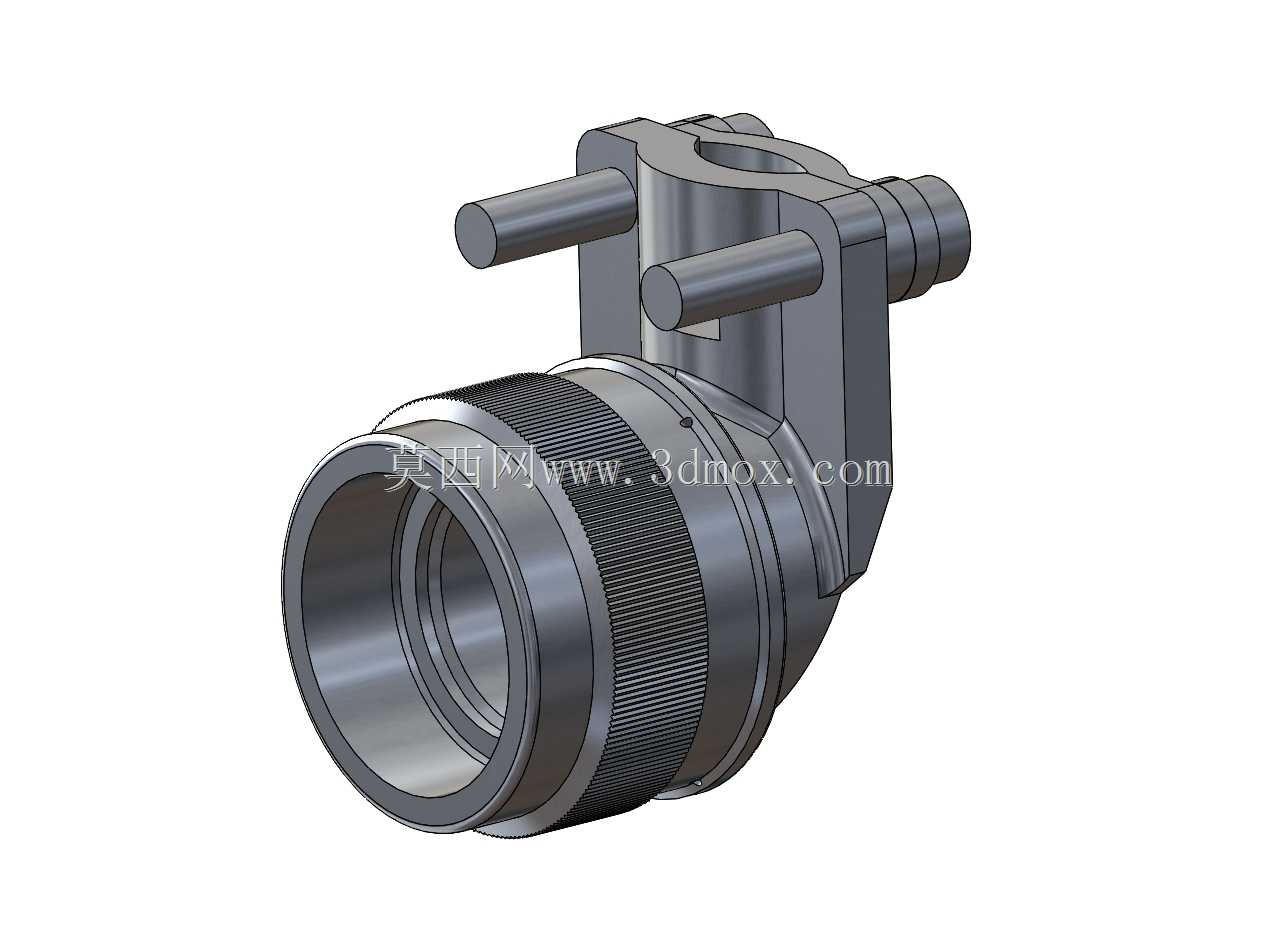

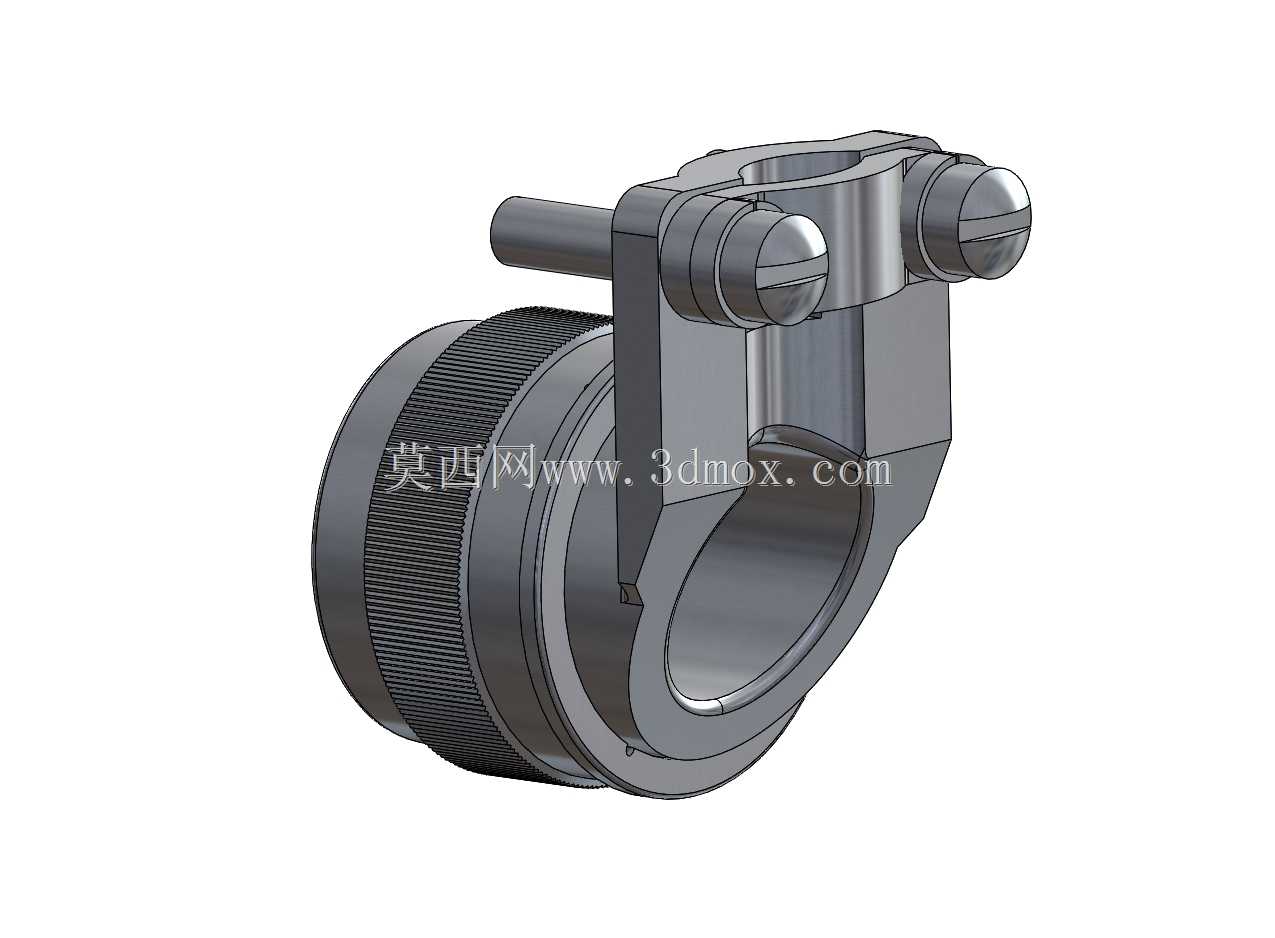

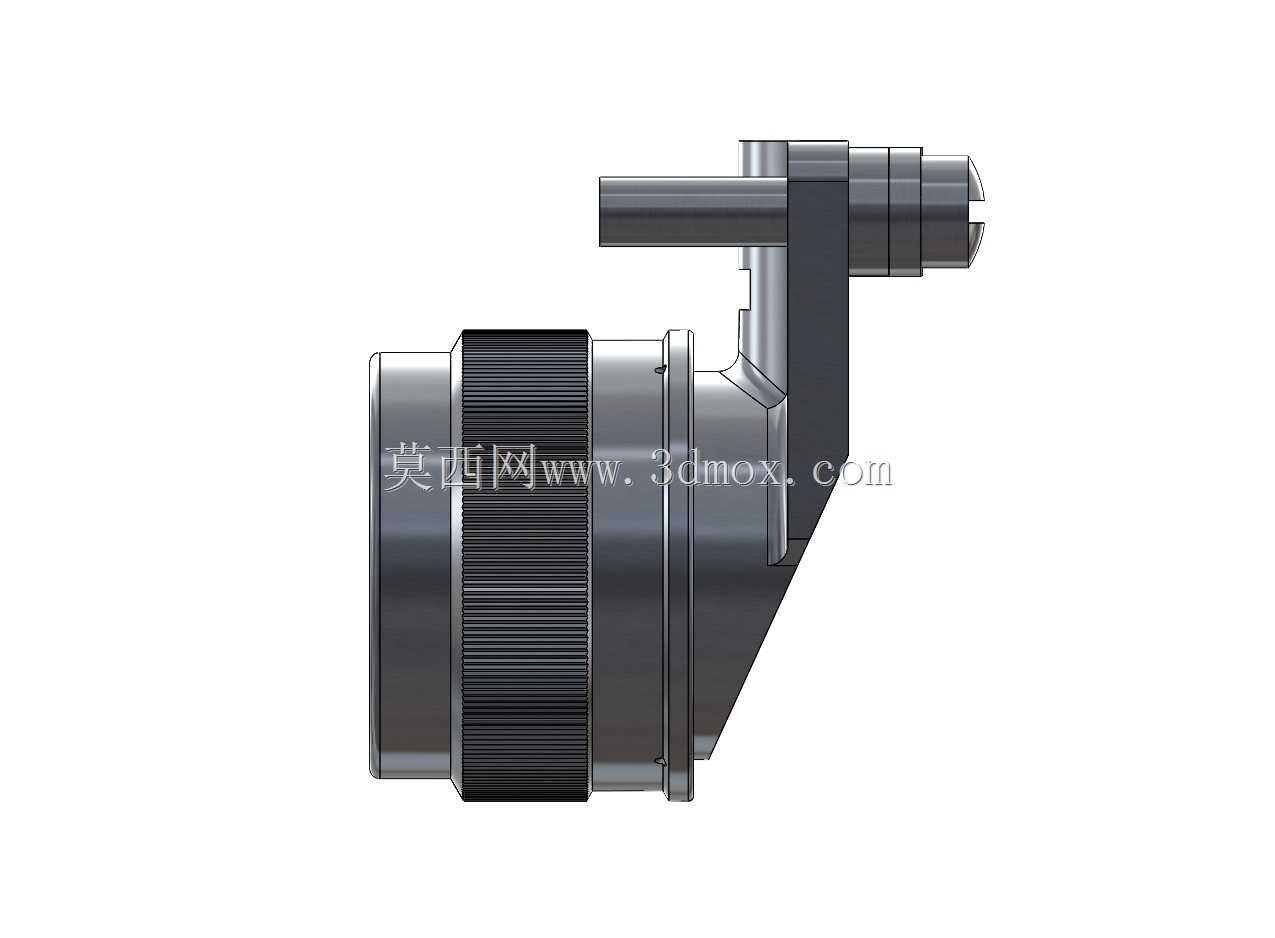

　　从功能特性上看，该结构一端采用带滚花的螺纹锁紧结构，滚花纹理的设计并非装饰作用，而是考虑到现场安装时，在空间受限无法使用大型扳手的工况下，操作人员可以通过手部握持滚花段施加足够的预紧扭矩，完成接头与对应基座的锁紧配合，锁紧段内部的阶梯孔结构，可适配对应规格的密封件安装，保证高压工况下的介质密封性能，不会出现渗漏问题。结构上部的夹装固定位，带有两个对称的圆柱定位销，安装时可与配套的固定卡座快速卡合，限制接头在工作过程中的周向转动，避免因为长期振动导致锁紧螺纹松动。90度的转向通道内部做了圆弧过渡处理，没有直角锐边，既可以降低流体通过时的局部阻力损失，也能避免线束穿过时锐边划伤线缆外护套，同时圆弧过渡的结构本身也能分散转角位置的应力，不会在内部形成应力集中点。

　　设计思路上，这款结构没有采用一体化成型的全刚性设计，而是将锁紧段与转角夹装段做了分体式的结构衔接，衔接位置预留了微小的形变余量，当管路或者线束受到侧向拉扯力时，衔接位置可以产生微量的角度偏转，将作用在接头根部的拉扯应力逐步释放，而不是像刚性直角接头那样，所有应力直接集中在接头与基座连接的螺纹根部，长期交变载荷下出现螺纹断裂或者基座开裂的问题。上部的双圆柱销结构，除了定位防转的作用外，还可以配合外部的防松卡扣，在强振动工况下实现机械锁止，完全杜绝螺纹松脱的可能。接头尾部的竹节式倒刺结构，是针对软管或者线缆护套设计的，当软管套入后，倒刺结构可以嵌入软管内壁，配合外部的喉箍锁紧后，可承受远高于普通直插接头的拉脱力，即使在高压脉冲的工况下，也不会出现软管脱落的问题。

　　从安装边界尺寸来看，该结构的锁紧段外径适配常规的标准安装沉孔，安装时不需要在设备面板或者阀块上加工特殊的异形孔，采用常规的钻孔、攻丝工艺即可完成安装基座的加工，降低现场改造的加工成本。90度转向后的整体高度控制在紧凑范围内，在设备内部空间局促、管路排布密集的场景下，不会和相邻的管路、电气元件产生干涉，两个定位圆柱销的中心距符合行业通用的安装孔位标准，可以直接替换同规格的传统直角接头，不需要对原有安装位做任何修改。结构的壁厚经过针对性的校核，在满足额定高压工况下的强度要求的同时，尽可能控制整体重量，不会给安装基座带来额外的负重负担，在移动设备、机载设备这类对重量敏感的应用场景下，也能满足使用要求。

　　实际选型使用时，需要注意该结构的通径尺寸与适配的管路、线束外径匹配，安装时锁紧段的密封件要完全卡入密封槽内，避免预紧时密封件被切边导致密封失效，上部的定位销要完全卡入卡座的定位孔内后再锁紧防松卡扣，保证防转结构完全生效。尾部的软管安装后，喉箍的锁紧位置要正对竹节倒刺的位置，保证锁紧力均匀作用在倒刺区域，不要将喉箍锁在没有倒刺的光杆段，避免拉脱力不足。在长期使用过程中，该结构的应力释放间隙不需要额外的维护，本身的金属材质可以适应常规工业环境下的温度变化、油污腐蚀，不需要定期更换，只有在密封件出现老化渗漏时，更换对应规格的密封件即可继续使用，整体维护成本极低。
