螺纹连接式应变消除线缆固定夹结构

　　在工业电气布线、航空航天机载设备连接、重型机电设备线缆接驳场景中，线缆与设备接口的位置往往是故障高发区——设备运行过程中的振动、线缆受外力拖拽、温度变化带来的材料胀缩，都会让线缆芯线与接线端子的连接位置承受反复交变应力，轻则出现接触不良、信号传输中断，重则直接扯断芯线造成设备停机，这类应变消除结构就是专门针对该类痛点设计的接口防护固定部件。

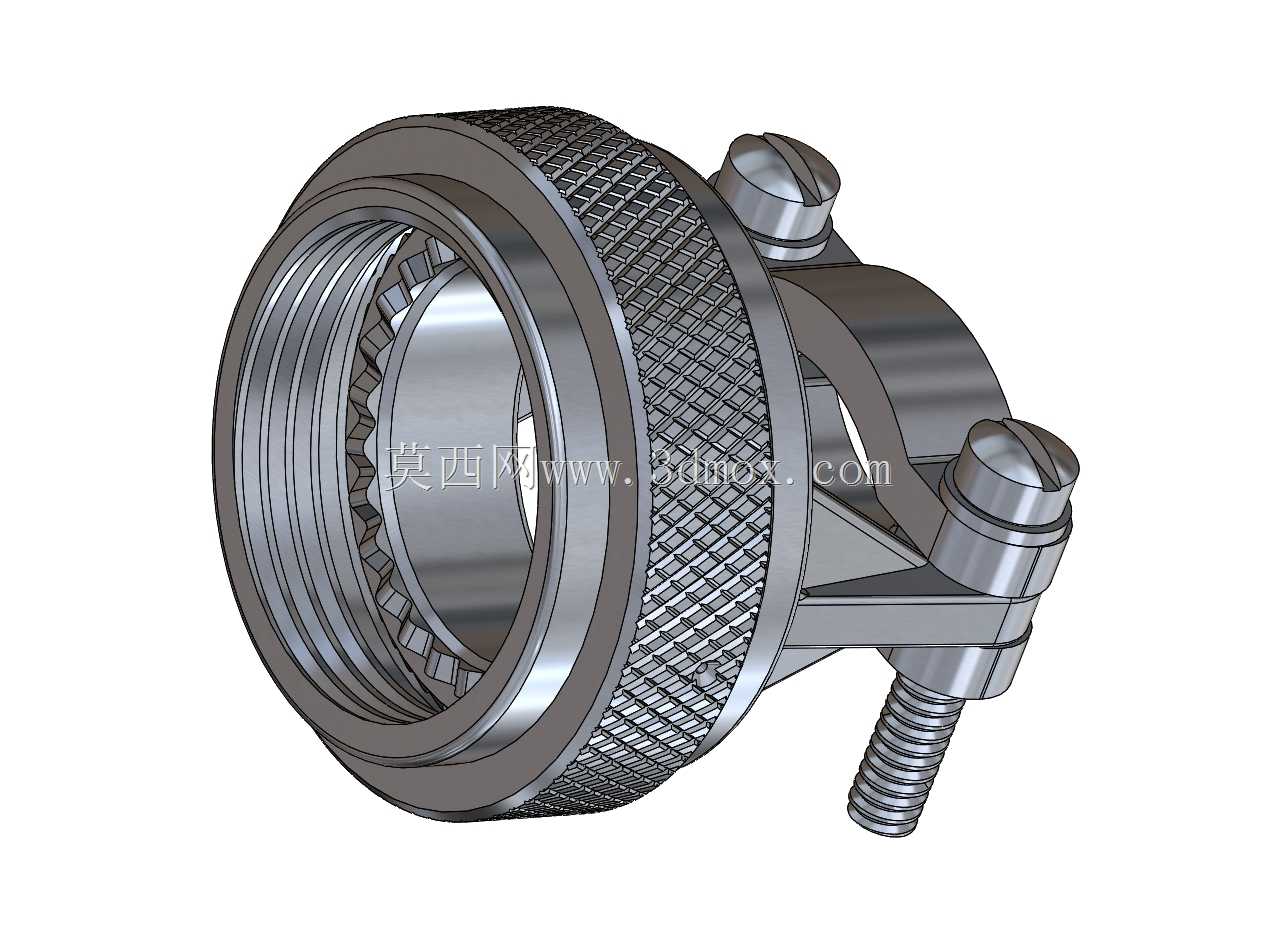

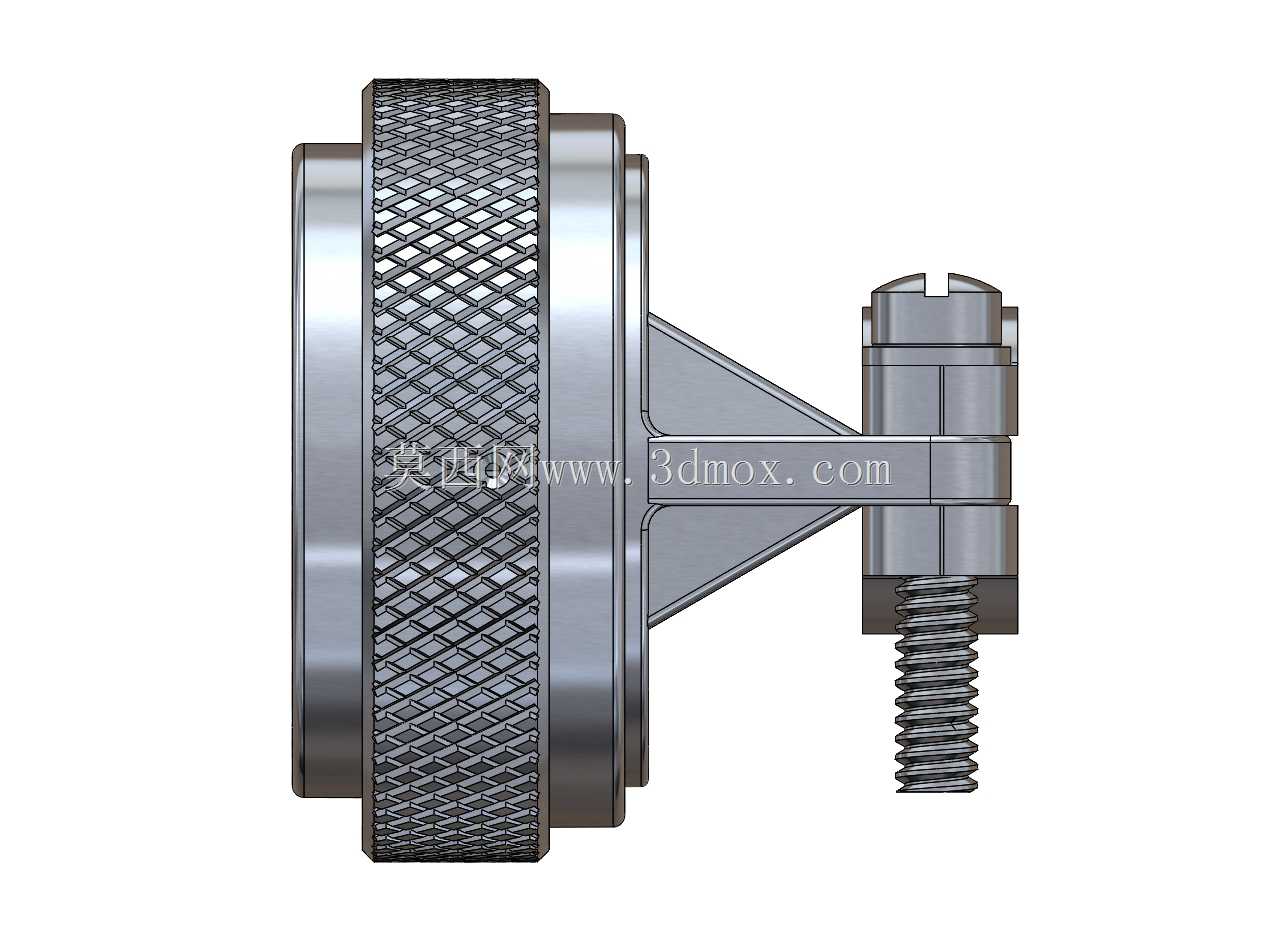

　　从结构设计逻辑来看，该部件采用内螺纹对接端与夹装锁紧端分体协同的设计思路，对接端外圈加工网纹滚花结构，并非单纯为了外观装饰，而是考虑到现场装配时，操作人员无需借助扳手等工具，徒手即可完成与设备端外螺纹接口的拧紧操作，滚花的齿距与齿深经过适配，即使手上沾有少量润滑脂、灰尘，也能提供足够的旋转摩擦力，不会出现打滑问题。对接端内部的内螺纹精度按照普通连接螺纹的中等公差等级加工，能够适配对应规格的设备接口螺纹，拧紧后端面与设备接口面贴合，可实现基础的防尘、防溅防护，避免外部杂物从接口缝隙进入设备内部。

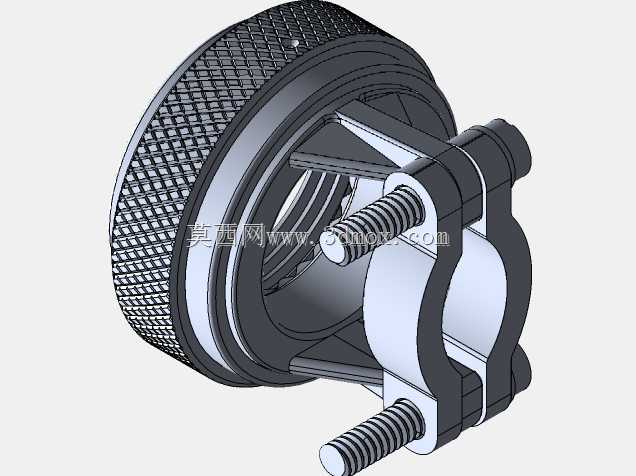

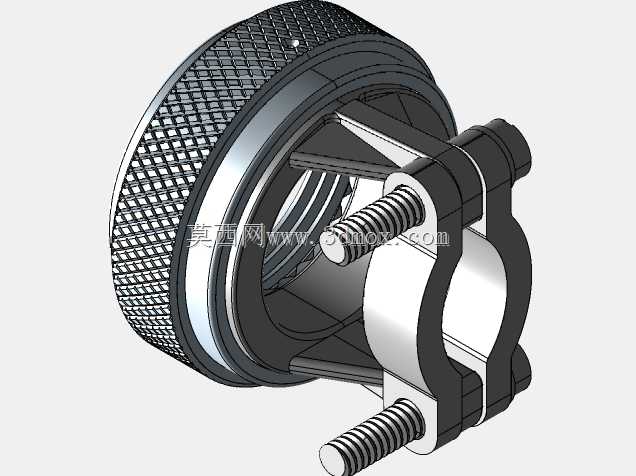

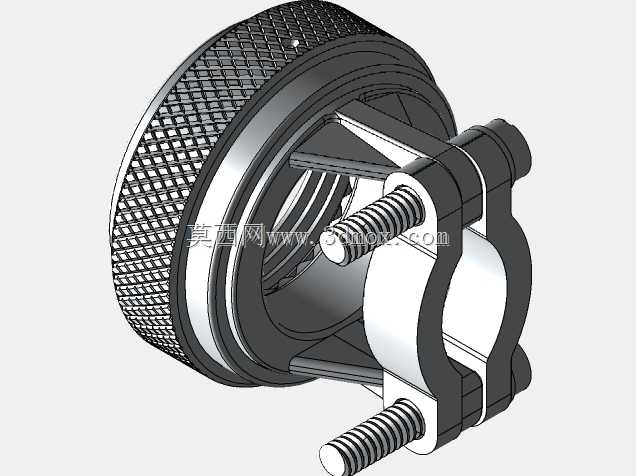

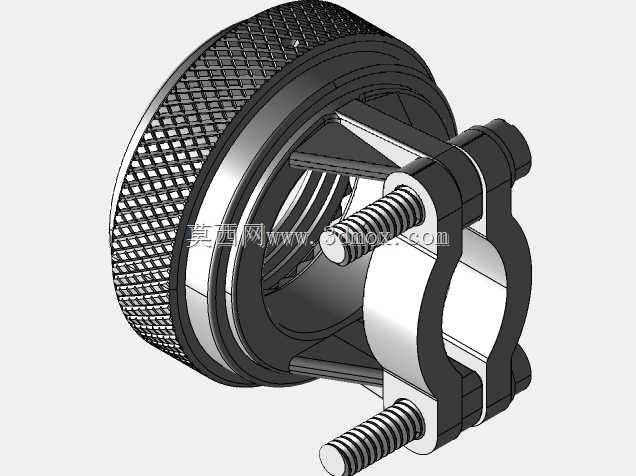

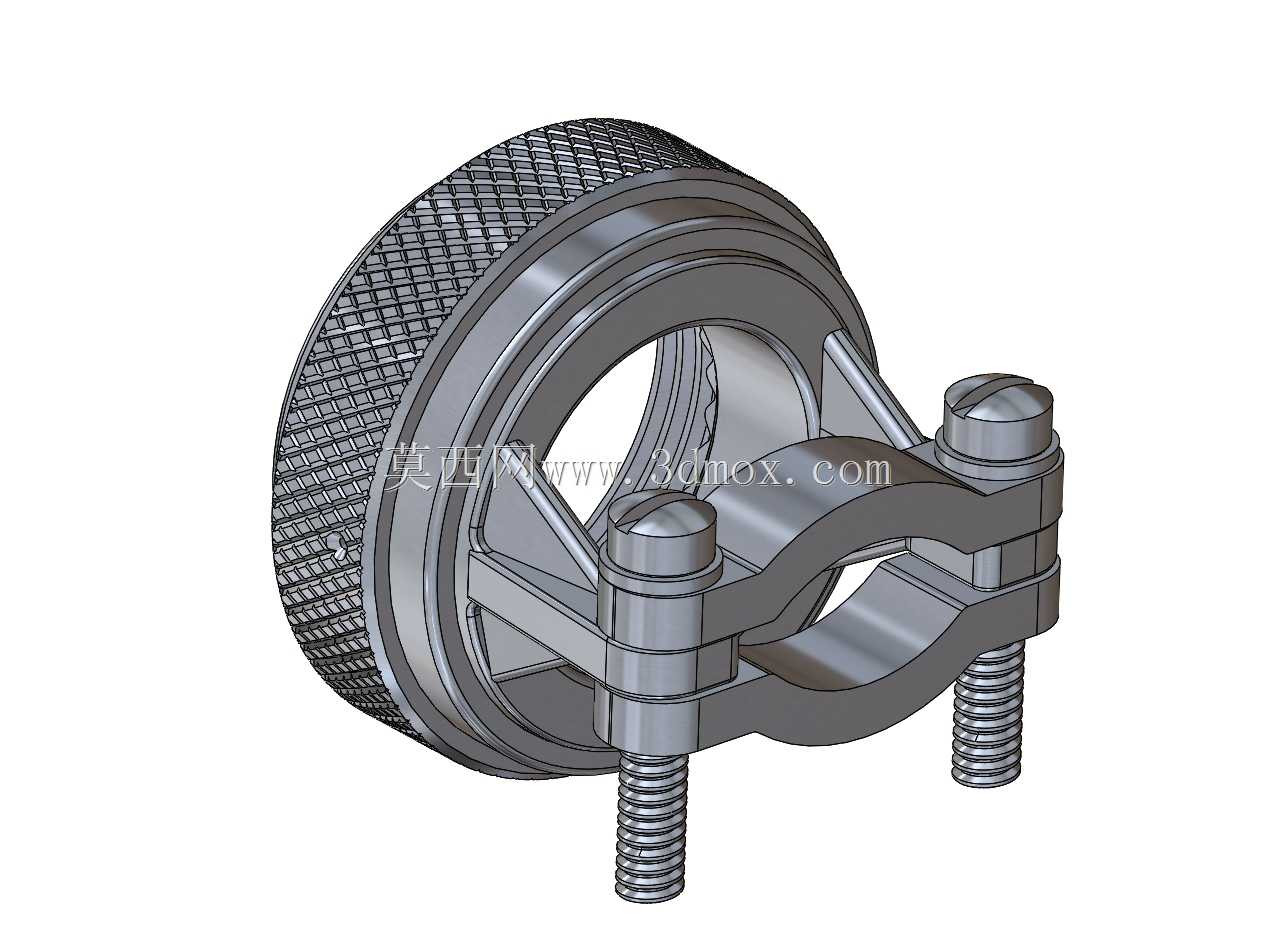

　　夹装端采用双瓣式夹爪配合锁紧螺钉的结构，两个夹爪通过铰接结构与对接端的支架部分连接，当线缆穿过对接端内孔后，调整夹爪位置包裹住线缆外护套，再拧紧侧面的锁紧螺钉，即可让夹爪均匀抱紧线缆外护套。这里的抱紧力设计经过权衡：既要有足够的夹持力，保证线缆受到轴向拖拽时，拉力全部由夹爪与线缆护套的摩擦力承担，不会传递到内部的芯线连接位置；又不能夹持力过大，避免夹伤线缆外护套甚至挤压内部芯线影响信号或电力传输。夹爪与线缆接触的内表面做了细微的防滑齿处理，能够进一步提升夹持摩擦力，即使线缆表面沾有少量油污，也不会出现线缆滑脱的问题。

　　从安装边界与尺寸适配来看，该结构的整体径向最大尺寸为滚花外圈直径，轴向总长度为对接端螺纹端面到夹装端尾部的距离，在做设备接口布局设计时，需要预留出对应径向空间，避免与周边其他接口、结构件产生干涉；夹装端的开合角度有一定余量，能够适配一定线径范围内的线缆，无需针对每一种相近线径的线缆单独开发对应规格的固定件，降低了备件库存压力。锁紧螺钉采用标准一字槽螺钉，适配现场最常见的一字螺丝刀，即使在狭小的设备舱内部，也能顺利完成锁紧操作，螺钉尾部做了倒角处理，拧入时不会刮伤夹爪的螺纹孔，提升反复拆装的使用寿命。

　　在实际应用中，这类结构常被用在伺服电机动力线与编码器线的接口位置、工业相机的信号传输线接口、机载设备的线缆接驳位置，相比传统的线扎固定、胶水粘接固定方式，这种金属材质的应变消除结构耐温范围更广，抗老化能力更强，能够在油污、振动、温差较大的恶劣工业环境下长期稳定工作。设计时还考虑了应力分散的问题，夹爪的边缘位置做了圆角过渡，不会在线缆被反复弯折时切割线缆外护套，让线缆在夹装位置的弯曲应力能够平缓过渡，进一步提升线缆的使用寿命。对接端与夹爪的铰接位置采用小轴铆接结构，铆接的松紧度经过调整，夹爪既可以灵活转动适配不同线径的线缆，又不会出现松旷晃动，避免装配时夹爪错位影响夹持效果。
