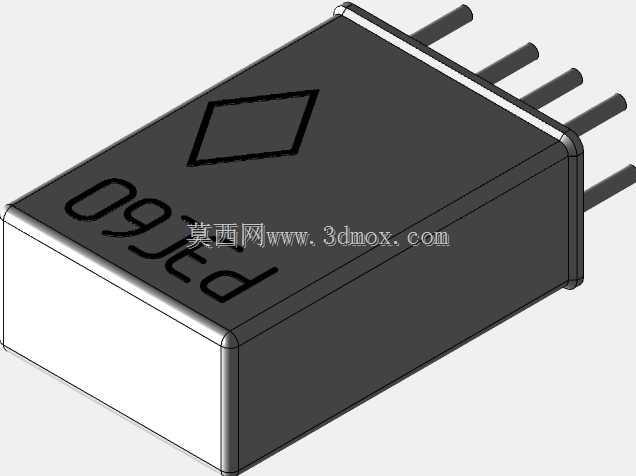

苏制RES60电磁继电器三维结构模型

　　在老款工业控制盘柜、苏系 legacy 电气设备的维保与复刻项目中，这类小型电磁继电器是控制回路里最常见的信号中转元件，很多早年引进的苏产机床、配电装置里都能找到同规格产品的身影，做设备逆向测绘、备件替换建模时，精准还原其外形与安装尺寸是电气布局设计的核心前提。不同于现在市面上常见的小型塑封继电器，这款RES60采用直插式引脚布局，整体为长方体塑壳封装结构，外壳侧面印有清晰的规格标识与极性标记，顶部的菱形标识是苏制电气元件的典型特征标记，建模时需要准确还原这些标识的位置与印刷比例，方便后续做装配干涉检查时快速识别元件方向。从实际使用场景来看，这类继电器主要承担小功率控制回路的信号通断任务，触点额定负载适配早年苏系设备的控制电压等级，

　　在控制回路中用来放大控制信号、实现强弱电回路的电气隔离，也可作为小功率执行元件的直接驱动开关，常见于机床的逻辑控制回路、老款配电装置的信号联锁回路、工业自动化装置的状态切换回路中。做三维建模时，首先要确认的是引脚的中心距与伸出长度，这款产品的引脚为等距直排布局，引脚直径与伸出长度直接决定了PCB板或者接线端子排的开孔尺寸，建模时需要严格按照实物测绘的尺寸做引脚的同轴度约束，避免装配时出现引脚无法插入安装孔的问题。外壳部分采用上下扣合的塑封结构，建模时要还原壳体的合模线位置与边角的圆弧过渡，壳体的整体长宽高尺寸是安装空间预留的核心依据，在做电气柜布局时，需要考虑元件之间的安全电气间隙，尤其是相邻继电器之间的爬电距离，

　　不能因为模型尺寸偏差导致后期装配时元件排布过于紧凑，留下电气安全隐患。从设计思路上还原这类老款元件，不能只做外观的曲面复刻，更要关注实际安装的边界条件：比如壳体底部的安装基准面要做平面度约束，保证元件插装后能与安装面完全贴合，不会出现倾斜导致引脚受力弯折；引脚的末端要做倒角处理，还原实物引脚的导入结构，方便装配时顺利插入安装孔；外壳表面的标识采用贴图与浅浮雕结合的方式还原，既保证视觉上的辨识度，也不会因为特征过深影响壳体的结构强度。在实际的设备维保建模项目中，这类老型号继电器往往没有现成的标准件库可以调用，很多时候需要根据留存的实物或者老图纸测绘建模，建模过程中要注意区分元件的功能结构与工艺结构：

　　比如外壳边角的圆弧是注塑工艺的脱模需求，建模时要保留合理的圆角半径，不能做成尖锐直角；引脚与壳体的结合处有轻微的密封凸台，这部分结构是为了固定引脚同时防止灰尘进入壳体内部，建模时不能忽略这部分微小特征，否则做虚拟装配时会出现壳体与安装面之间的间隙不符合实际的问题。另外，这类继电器的安装方式为直插式，没有额外的固定卡扣或者安装法兰，完全依靠引脚与安装孔的配合实现固定，所以建模时引脚的位置度公差要在模型的参数约束中有所体现，方便后续做工程图时直接导出安装孔位的尺寸标注，减少后期出图的调整工作量。在做电气系统的三维布线设计时，这款继电器的外形尺寸也决定了周边导线的弯曲半径预留空间，尤其是引脚接线端的导线余量，要结合壳体的高度预留足够的接线操作空间，不能因为模型尺寸偏小导致实际布线时导线弯折过度，影响接线可靠性。不同于新型集成化继电器，这款苏制产品的壳体厚度偏大，结构强度更高，适配工业现场的复杂振动环境，建模时壳体的壁厚要按照实物测绘的尺寸设置，还原其耐冲击的结构特性，在做设备的振动仿真分析时，准确的壳体质量分布也能让仿真结果更贴近实际运行状态。
