大跨度龙门式数控织物裁切设备结构

　　这款设备的核心应用场景集中在纺织面料、产业用纺织品、柔性卷材的批量裁切工序，常见于服装加工厂、家纺生产车间、产业用布制造企业、广告喷绘后道加工环节，用来替代人工裁切实现多层或单层柔性材料的定形切割，相比传统电剪、激光裁切，该结构采用机械式裁切执行端，不会出现面料黄边、焦边问题，也能避免激光加工产生的烟尘异味，适配纯棉、化纤、混纺、涂层织物、工业滤布、篷布等多种柔性材质的加工需求。

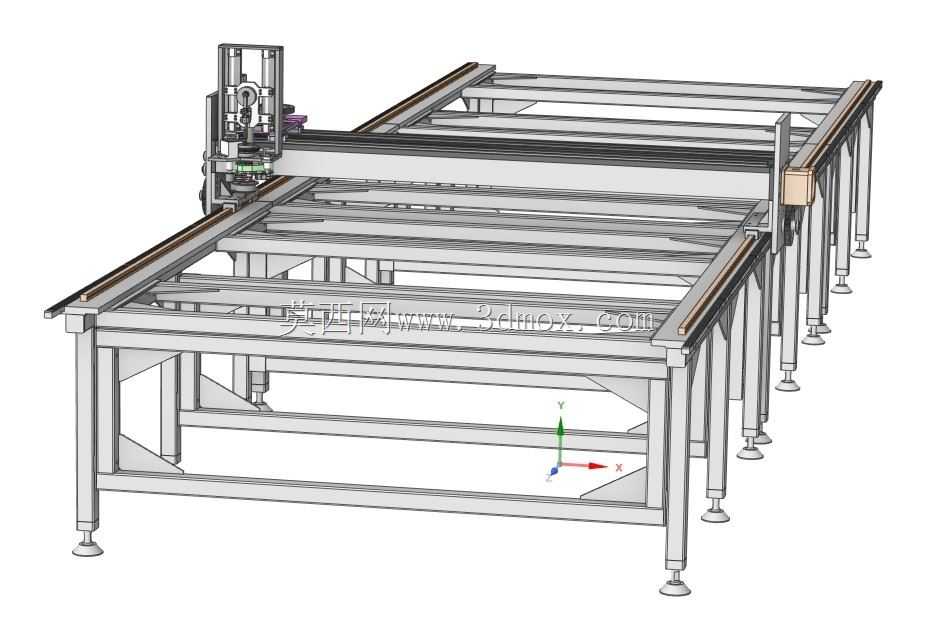

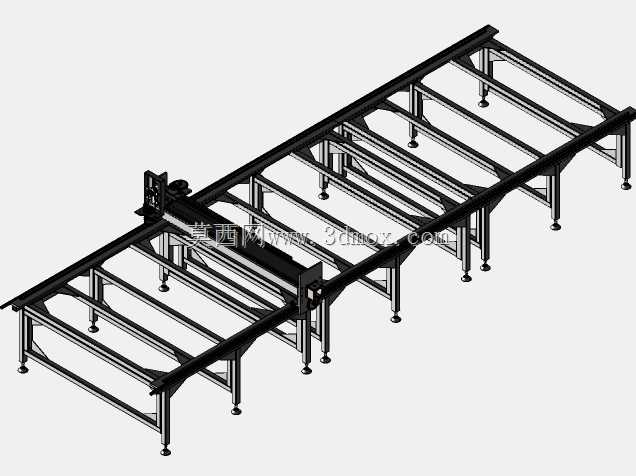

　　从结构设计逻辑来看，整机采用长跨距龙门移动式结构，床身作为整套设备的承载基础，采用型钢焊接框架结构，横向布置多组支撑横梁，上表面铺设平整的工作台面作为面料承托基础，床身两侧平行安装直线导轨副，作为龙门横梁的纵向移动导向基准，这种双侧导轨支撑的设计能保证大跨距下龙门移动的直线度，避免长行程下横梁出现下垂、抖动问题。床身支腿采用可调脚杯结构，安装时可通过调整脚杯高度找平整个床身，抵消地面不平整带来的安装误差，支腿分布经过载荷计算，在设备总重、裁切移动载荷、面料堆放载荷的共同作用下，床身整体变形量控制在裁切精度允许范围内，不需要额外做地基预埋，普通硬化车间地面即可完成安装。

　　龙门横梁采用铝合金型材或型钢焊接的箱型结构，兼顾刚性与移动惯量的平衡，横梁上同样布置直线导轨与传动组件，搭载裁切执行头实现横向移动，裁切头自身集成Z向升降结构，可根据面料厚度、裁切深度调整刀头的下压行程，部分同类型结构还会在裁切头位置集成压脚组件，裁切前先将待切位置的面料压实，避免面料移位导致的裁切尺寸偏差。传动系统方面，纵向与横向移动均采用伺服电机搭配同步带或齿轮齿条的传动方案，长行程下齿轮齿条传动的刚性更好，同步带传动则运行噪音更低，可根据加工精度、运行速度需求选择适配的传动形式，所有传动部件均设计有防护结构，避免裁切产生的纤维碎屑进入导轨、传动副造成磨损卡滞。

　　设备的安装边界需要结合加工幅面确定，这类长台面结构通常适配宽幅2m到3.2m的卷材面料，纵向行程可根据产能需求扩展到6m甚至更长，安装时需要在设备四周预留不小于800mm的操作维护空间，一侧预留面料上料的堆放区域，另一侧预留成品下料的周转空间，设备顶部不需要额外吊装结构，整机组装完成后总重控制在合理范围，普通工业厂房的楼板承重即可满足安装要求。电气控制柜体通常独立布置在设备端部，避免裁切振动影响电气元件稳定性，走线采用拖链结构内置在导轨侧方，所有线缆均做防纤维缠绕防护，减少长期运行的线缆磨损故障。

　　从功能特性上看，该结构支持连续卷材送料加工，可搭配自动送料架实现成卷面料的自动进给，不需要人工反复铺料，裁切路径完全由数控系统控制，可导入任意形状的裁切图形，实现异形面料的精准裁切，相比人工裁切的材料利用率提升10%以上，裁切速度可根据面料材质调整，对于易滑移的轻薄面料可降低运行速度配合压脚保证精度，对于厚型篷布、工业滤布则可提升刀头下压力保证切口完整。整套结构的设计冗余充足，导轨、传动件均选用标准工业级配件，后期维护更换成本低，床身框架的焊接结构经过时效处理，长期使用不会出现应力变形，能保证长期运行的裁切精度稳定性。
