箱式框架结构FDM熔融沉积成型打印设备

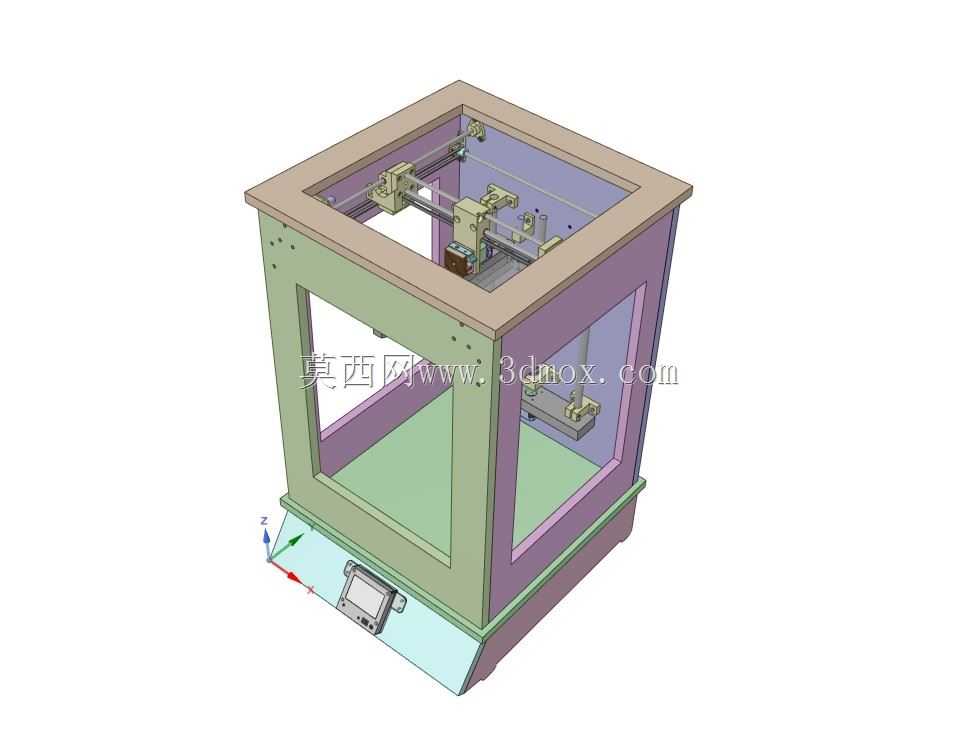

　　这款箱式结构的熔融沉积成型设备，主要面向小尺寸定制零件的快速成型场景，在创客空间、小型加工工坊、院校机械实验室以及产品打样部门都有广泛的适配性，能够完成PLA、ABS等常见热塑性耗材的逐层堆叠成型，满足从概念验证件到小批量功能测试件的制作需求。设备整体采用封闭箱式框架设计，外框架通过板材拼接形成封闭成型腔，能够减少成型过程中外界气流对熔融耗材冷却速率的干扰，降低大尺寸零件打印过程中的翘曲变形概率，同时框架的封闭结构也能阻隔打印过程中产生的细微耗材挥发物扩散，适配室内作业场景的使用要求。底部集成的控制与供电模块采用下沉式布局，将主控板、电源模块与上部成型运动区域做物理分隔，既能够降低运动部件运行时的振动对控制元件连接稳定性的影响，

　　也能合理利用框架底部的闲置空间，压缩设备整体的占地尺寸。运动系统的设计上，X、Y轴采用光轴配合油石轴承的导向结构，这种搭配相比直线导轨方案成本更低，同时具备足够的运动精度满足FDM成型的定位要求，日常维护仅需定期清洁光轴表面、补充润滑脂即可维持稳定运行；传动部分采用GT2同步带搭配NEMA17规格步进电机，同步带的传动间隙小、传动比准确，能够保证喷头在平面运动过程中的定位精度，避免层纹错位、填充不均等成型缺陷。Z轴传动采用1/2英寸ACME梯形引线搭配Delrin材质防间隙螺母，梯形丝杠的自锁特性能够避免设备断电后Z轴平台出现滑落移位，防间隙螺母的设计可以抵消丝杠长期运行磨损产生的传动背隙，保证逐层堆叠过程中的层厚精度，

　　避免出现层厚不均导致的零件尺寸偏差。挤出系统采用通用MK8挤出机构，这类机构经过长期市场验证，耗材适配性强，更换维护成本低，能够稳定输送1.75mm规格的常规打印耗材，配合加热端能够实现稳定的熔融挤出。控制部分采用SKR主控板，搭配DRV8825步进电机驱动模块，驱动模块的细分设置能够进一步提升步进电机的运行平滑度，降低运动过程中的振动与噪音；正面下部搭载的LCD12864显示屏能够脱离上位机独立完成打印参数调整、文件选择、打印状态监控等操作，无需全程连接电脑即可完成脱机打印作业，设备供电采用24V直流供电方案，相比常规12V供电能够降低线路传输过程中的压降损耗，提升加热组件、电机运行的稳定性。

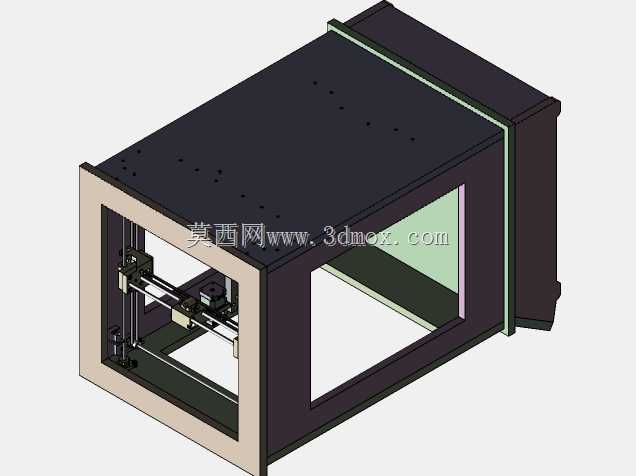

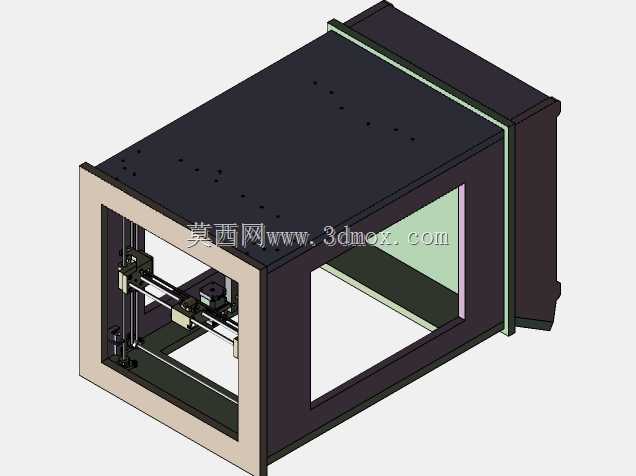

　　设备的安装边界设计充分考虑了桌面放置场景的需求，整体外轮廓方正，底部预留了足够的支撑接触面积，放置在常规承重工作台面上即可稳定运行，无需额外做地脚固定；框架前部开设的透明观察窗能够在不打开舱门的情况下实时观察内部成型状态，避免频繁开舱导致的舱内温度波动影响成型质量。框架顶部预留的开口方便日常对X轴传动组件、挤出头做维护保养，更换耗材、清理喷嘴堵头时无需拆解大面积外板，降低日常维护的操作难度。从结构设计逻辑来看，这款设备的所有零部件都可以通过常规CNC切割、标准件采购完成加工组装，没有定制化的异形复杂结构件，个人用户或者小型加工方都可以参照结构完成整机组装，框架板材可以根据实际加工条件选择亚克力、密度板或者铝塑板等常见材料，进一步压缩整机的制作成本。运动行程的设计覆盖了日常小尺寸零件的成型需求，能够满足绝大多数手板打样、教学实验、创意制作的尺寸要求，不会因为行程过大导致设备整体冗余笨重，也不会因为行程过小限制可制作零件的尺寸范围。电路部分的走线全部沿着框架内部的边角布置，通过线卡固定在框架板材上，避免运动部件运行过程中剐蹭线路导致的短路、信号中断问题，所有外接接口都集中布置在设备背部下部区域，电源线、数据线的插拔不会干扰上部运动区域的正常运行。
