立式框架结构FDM熔融沉积3D打印设备

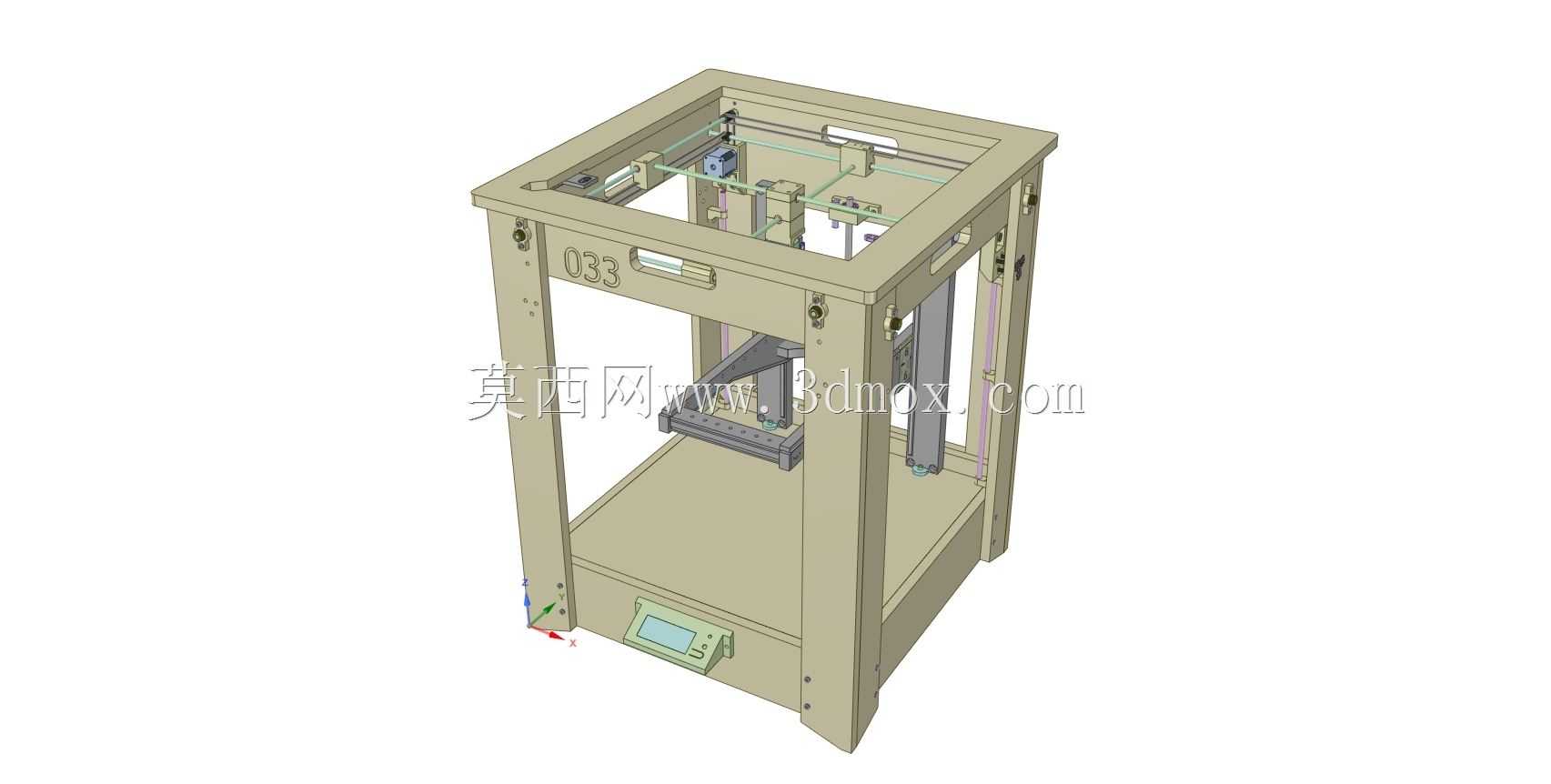

　　这款立式框架结构的熔融沉积成型设备，主要面向桌面级小批量定制零件加工、创客原型验证、教学实训场景使用，可完成热塑性塑料耗材的逐层堆叠成型，适配PLA、ABS等常规FDM打印耗材，能满足结构件手板制作、工装夹具快速打样、创意模型实体输出的实际生产需求。设备整体采用立式方塔型框架布局，底部为整板式安装基座，所有电控组件、电源模块均集成在基座内部，正面预留嵌入式显示屏安装位，方便操作人员实时查看打印进度、调整运动参数，基座底部预留走线槽与安装孔位，可直接放置在标准工作台面使用，无需额外搭建支撑台架，整体外轮廓占用桌面面积较小，适合小型工作室、学校实验室这类空间有限的使用场景。

　　运动系统设计上，X、Y轴采用光轴搭配油石轴承的导向方案，光轴两端直接固定在框架的上下横梁与侧立柱上，省去了额外的轴座安装支架，减少了装配累积误差，中心Z轴导向采用8mm规格的亚洲轴承配套光轴传动，配合CNC切割成型的OpenBuilds风格车轮作为运动副限位，保证Z轴上下运动的直线度，避免打印过程中出现层纹偏移、Z轴 wobble 导致的成型件尺寸超差问题。X、Y轴的动力传输采用NEMA17规格步进电机搭配GT2同步带与带轮的组合，同步带张紧结构直接集成在运动滑块上，无需额外设计张紧支架，调整皮带张紧度时只需松开滑块上的锁紧螺丝即可完成操作，后期维护便捷。Z轴传动采用1/2英寸ACME梯形导线搭配Delrin材质防齿隙螺母，可有效消除正反转回程间隙，保证逐层打印的层高精度，避免出现层厚不均、台阶纹明显的成型缺陷。

　　挤出机构选用通用MK8挤出机组件，直接安装在X轴运动滑块上，缩短了耗材送料路径，减少了耗材送料阻力，可适配1.75mm直径的常规打印耗材，挤出头加热块、热敏电阻、散热风扇均采用标准通用配件，后期更换配件无需定制，降低了设备的使用维护成本。电控系统采用SKR主控板搭配DRV8825步进驱动模块，可实现各运动轴的细分驱动，降低电机运行噪音，提升运动平稳性，显示模块选用LCD12864显示屏，可脱机完成打印操作，无需全程连接上位机，供电采用24V直流电源方案，相比常规12V供电可降低线路电流损耗，提升加热组件的升温速度，减少长时间打印的线路发热问题。

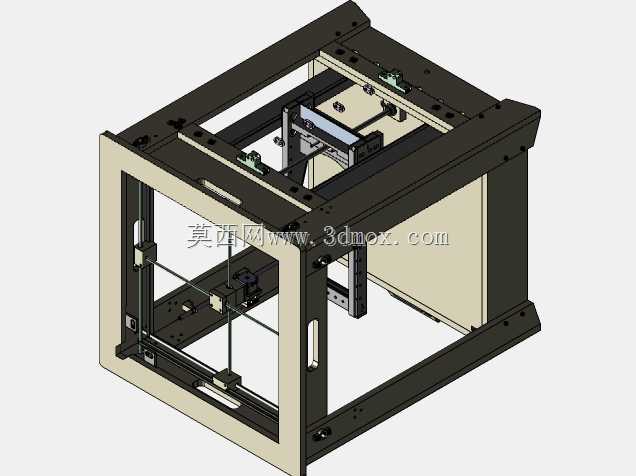

　　框架主体采用板材拼接式结构，所有板材均可通过CNC切割加工完成，无需开模制作，适合小批量组装生产，各板材之间采用螺丝锁紧连接，装配时可通过定位孔快速对齐，降低了装配难度，框架侧面预留了透明挡板安装槽位，后期可加装亚克力挡板实现封闭打印腔室，满足ABS这类易翘曲耗材的保温打印需求。设备的运动行程设计兼顾了成型尺寸与设备整体体积，可完成常规尺寸手板零件的打印作业，各运动轴的限位开关安装位均预留到位，装配时可直接卡入对应安装槽，无需额外打孔固定。走线采用框架内部隐藏式布局，所有电机、传感器、加热组件的线路均沿着框架立柱内部的走线槽布置，避免运动过程中线路与运动部件发生干涉，减少线路磨损导致的设备故障。

　　从安装边界来看，设备放置时需在后方预留5cm以上的散热空间，保证电源与主控板的散热通风，正面操作区域预留30cm以上的操作空间，方便取放成型件、更换耗材、调整平台水平。打印平台采用整板式安装结构，平台调平机构直接集成在平台底部的四个角位，可通过手动调节螺丝完成平台水平度校准，平台表面可粘贴柔性贴膜，方便打印完成后取下成型件，避免撬取零件时损坏平台表面。整体设计优先考虑通用配件的复用率，所有传动件、电控件、紧固件均采用市面标准量产配件，无需定制特殊零件，既降低了整机的制造成本，也方便后期使用过程中的配件更换与故障维修，适合个人DIY组装、小型工作室批量生产使用，可满足日常原型打样、小批量定制零件生产的实际使用需求。
