USBMach接口板与步进驱动面板安装结构

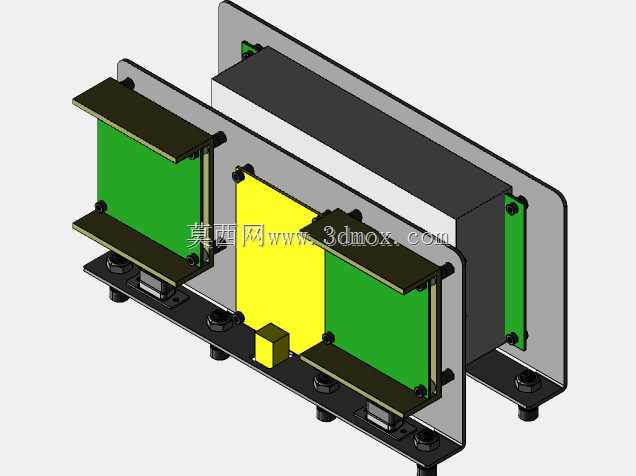

　　在小型数控车床改造场景中，运动控制接口的替换安装是影响设备运行稳定性的核心环节，这套结构针对桌面级HF车床2轴CNC转换需求设计，替代原有以太网平滑步进接口与传统运动控制器方案，适配马赫控制体系下的步进驱动链路搭建需求。整套结构包含USBMach接口板安装位、两个IMS483步进驱动的面板安装位，以及配套开关电源的固定支架，所有安装位的布局充分考虑了设备原有外壳的内部空间边界，避免改造后出现部件干涉、走线杂乱的问题。

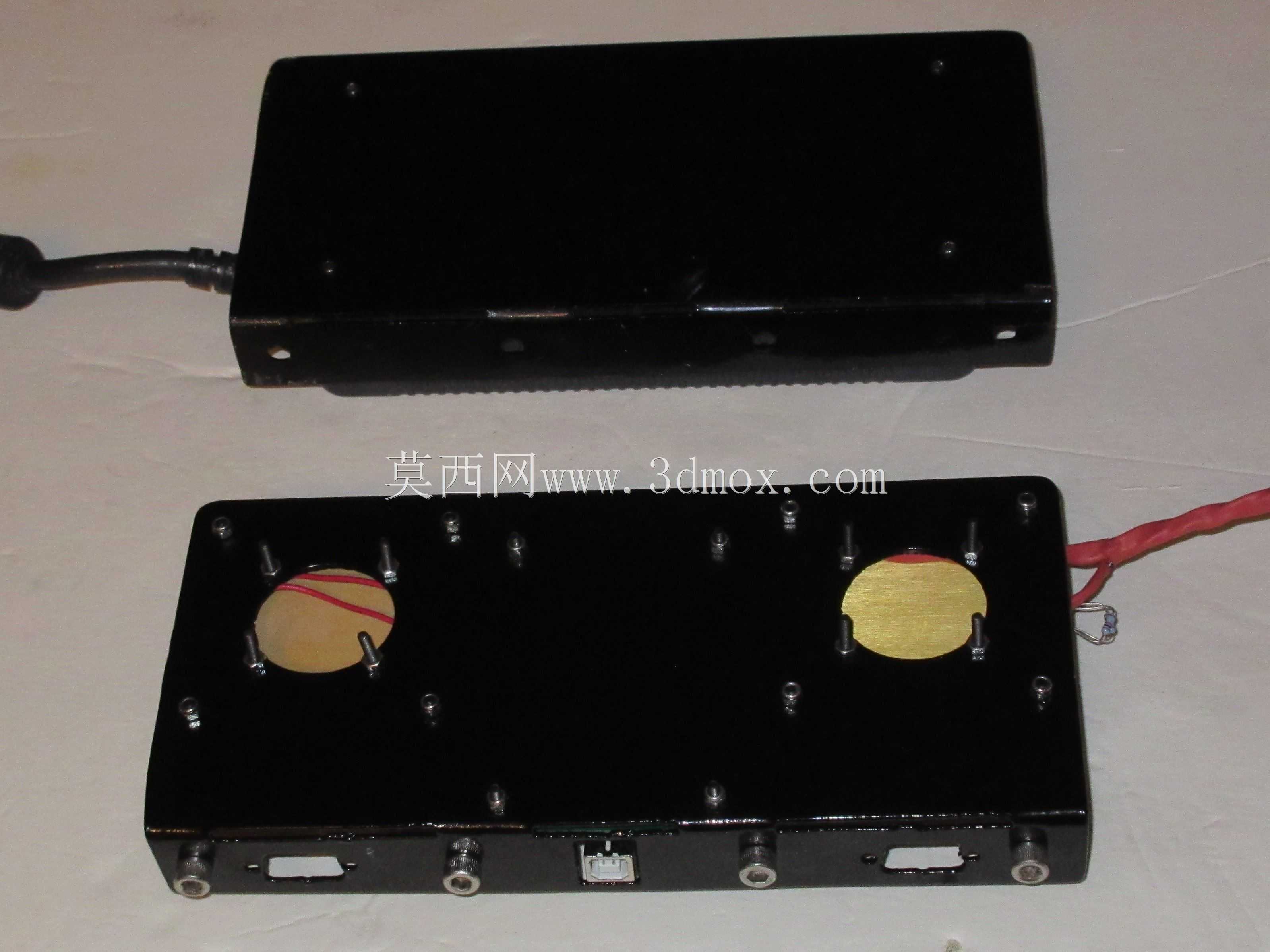

　　接口板安装区域预留了足够的走线间隙，电路板安装时特意做了偏置处理，抵消批量生产中电路板元件偏移带来的装配公差，避免接口与外壳开孔错位导致USB接头插拔不畅。面板区域的开孔严格匹配IMS483步进驱动的外形尺寸，驱动模块嵌入面板后与表面齐平，既方便日常参数调试与状态查看，也能避免车间加工环境中的切削碎屑、冷却液溅入驱动模块引脚造成短路。

　　配套的电源固定支架针对12V18A规格的开关电源设计，采用11ga钢经等离子切割后弯折成型，表面做光泽黑色涂层处理，支架与原设备外壳通过螺柱连接，安装点位完全匹配原有外壳的螺孔位置，无需额外在设备壳体上打孔，降低改造的施工难度。支架旁预留了储液罐与过滤电容器的安装位，这两个部件是原设备电路中未配置的，加装后可以滤除车间电网波动带来的电源杂波，避免步进电机运行时出现丢步、抖动的问题，提升低速大扭矩切削时的运动稳定性。

　　散热结构的设计上，预留了40x40mm规格风扇的安装位，虽然风扇未在主结构中直接体现，但安装孔位与螺柱位置都做了预留，用户可根据设备长时间运行的负载情况选择加装，风扇风向正对接口板与驱动模块的散热片区域，形成定向散热风道，避免夏季车间高温环境下控制模块过热触发保护停机。所有紧固件均采用标准英制规格，3毫米与1/4英寸的紧固点位分布在各个安装面的受力位置，避免长期运行中受机床振动影响出现部件松动。

　　这套结构在实际应用中，更换光隔离器后可支持最高2500PPM的主轴索引信号输入，满足小型车床进行螺纹切削、端面车削时的主轴同步需求，相比同类型的控制板安装结构，其优势在于完全适配旧设备的原有壳体空间，不需要对设备外壳做破坏性改造，所有外接接口的位置都与原设备的开孔对齐，USB接口从原设备的通讯接口位引出，不会破坏设备的外观完整性。电路部分的走线槽在结构设计时做了预留，强电走线与弱电走线分两侧布置，避免电源线路对脉冲信号造成干扰，步进驱动到电机的接线端子直接布置在面板后侧，接线时不需要拆开整个设备壳体，仅需打开后侧的检修盖板即可完成接线与调试工作。

　　在实际的车床改造作业中，这类安装结构的设计往往容易被忽略，很多改造方案直接将控制板用扎带固定在设备内部，不仅散热条件差，长期受机床振动影响还容易出现接线脱落、电路板磨损短路的问题，这套结构化的安装方案将所有控制部件规整到面板区域，既方便日常维护检修，也能提升整套控制链路的抗振能力，适配小型加工场景中每天数小时的连续运行需求，即使在每周使用2-3次的间歇加工场景下，结构的连接可靠性也能得到保障，不会因为频繁启停带来的振动导致部件移位。
