桌面级框架式FDM熔融沉积成型3D打印设备

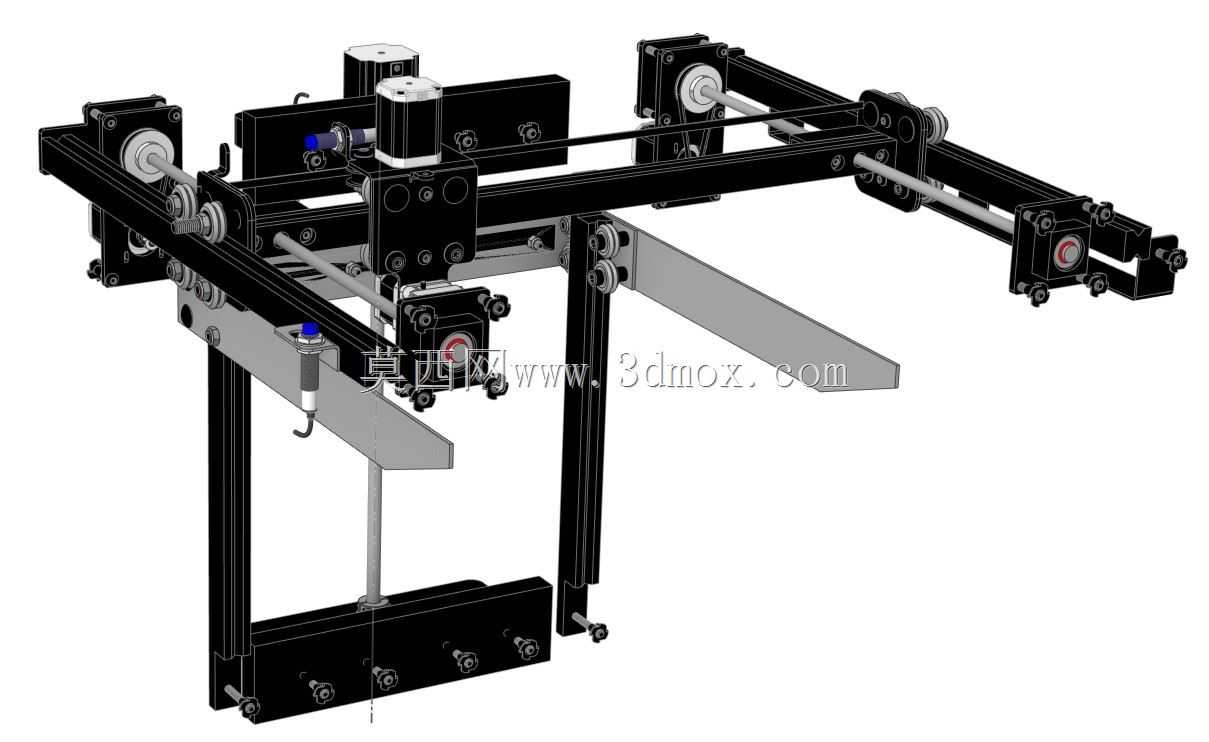

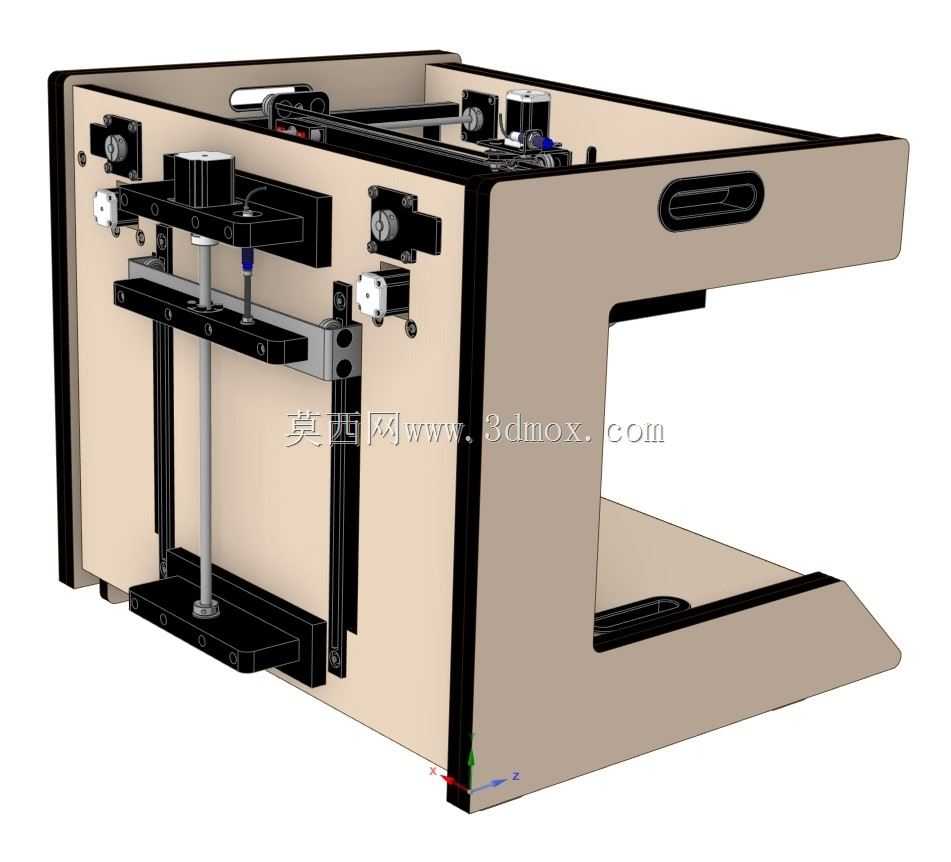

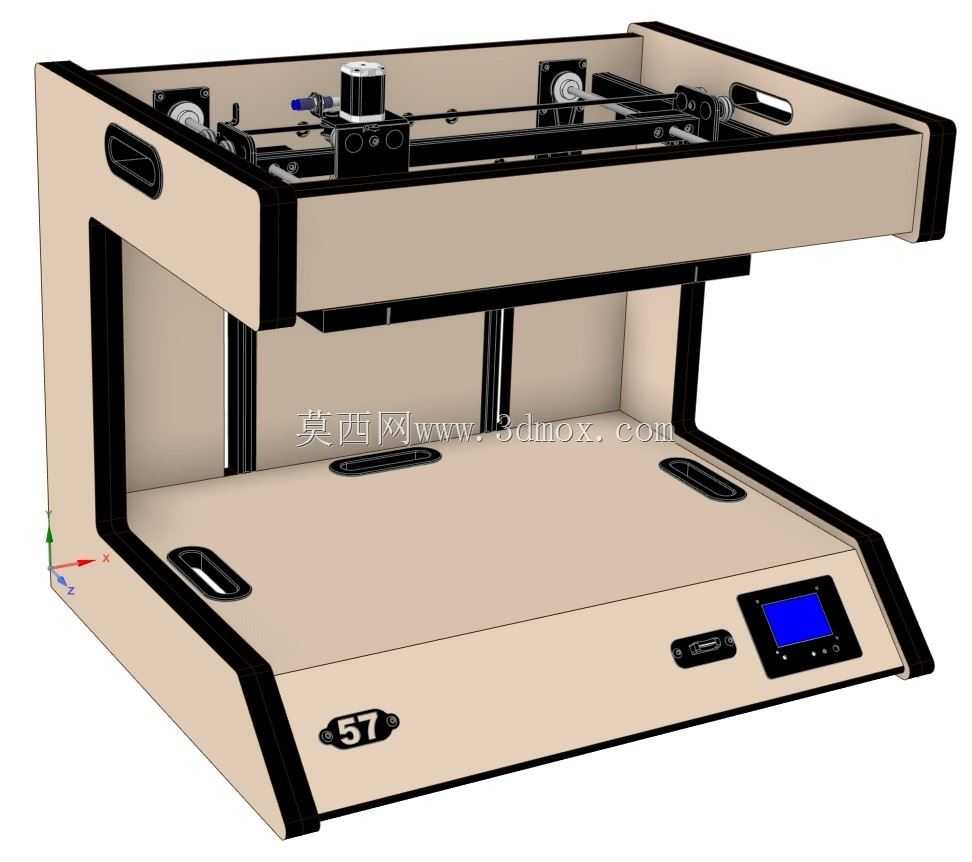

　　这款桌面级成型设备的整体框架采用胶合板拼接搭建，主体外轮廓尺寸约为864mm×762mm×737mm，整体自重偏大，放置时需要预留足够的桌面承重空间，设备四周需预留至少100mm的操作与走线间隙，正面操作区域无外凸结构，适配常规工作台面的安装摆放需求。设备的传动系统采用多规格标准件组合搭建，Y轴轨道铺设酚醛树脂材质导轨面，搭配RM2-2RS规格轴承实现顺滑滑动，传动副选用3/8英寸规格ACME丝杠配合dumpstercnc防松隙螺母，有效抵消往复运动的回程间隙；X轴传动采用GT2同步带搭配对应规格皮带轮、惰轮实现传动，张紧结构预留调节余量，可在长期使用后调整皮带张紧度补偿磨损量；Z轴采用0.5英寸规格ACME丝杠配合imserv防隙螺母，搭配感应传感器实现各轴的原点定位与行程限位，避免运动超程损坏结构。

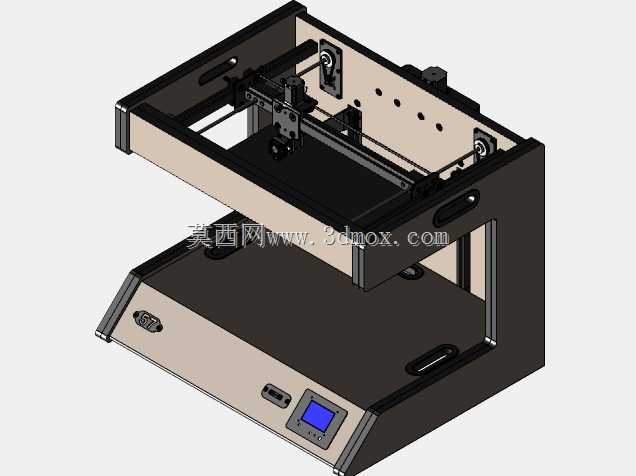

　　动力单元采用标准规格步进电机作为驱动源，X、Y轴配备NEMA23规格步进电机，Z轴配备NEMA17规格步进电机，所有紧固件、轴承件均可通过常规五金渠道采购适配，无需定制特殊规格零件，降低后期维护的配件获取难度。设备的电控模块集成在机身正面下部区域，配备显示屏与操作按键，可直接在设备端完成参数设置、打印任务启停等操作，走线沿框架内侧的预留槽位布置，避免运动过程中线缆与传动部件发生干涉。

　　从实际应用场景来看，这款设备可放置在个人工作室、创客空间、小型加工车间的工作台面使用，能够完成PLA、ABS等常见熔融沉积耗材的成型加工，可用于制作结构验证样件、工装夹具辅助件、创意设计实体模型等，成型过程中无需额外搭建独立机架，设备自身框架即可保证整体刚性，减少运动过程中的结构震颤，提升成型件的表面质量与尺寸精度。

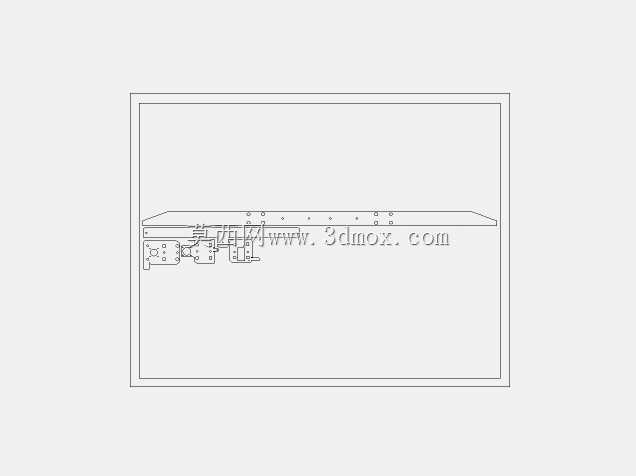

　　设计过程中未采用3D打印的结构承重件，所有结构受力部件均采用胶合板、金属型材等刚性材料加工，木材、树脂与金属材质的结构件可通过CNC雕刻设备或者等离子切割设备完成下料加工，仅部分非受力的辅助部件可在装配阶段根据实际需求选配3D打印件制作。设备的设计预留了足够的后期维护空间，日常维护仅需定期检查同步带张紧度、丝杠润滑状态、紧固件松紧度即可，长期使用的维护成本较低。需要注意的是，设备设计中涉及的拐角浮雕、螺纹孔直径等细节参数，需要在加工编程阶段根据实际选用的刀具、加工工艺在CAM环节做适配调整，原始设计文件中未预留加工余量，不能直接用于下料加工，需要工艺人员结合自身加工条件做参数修正。

　　作为系列迭代的成型设备方案，这款设备的结构经过多轮实际打印验证，装配完成后仅需做好日常的丝杠润滑、皮带张紧检查，即可长期稳定运行，除固件更新操作外，无需频繁拆解调整结构，适合有一定机械装配能力的使用者搭建使用，其成型空间可满足绝大多数中小型样件的制作需求，传动结构的刚性设计能够支持长时间连续打印作业，不会因为长时间运行出现结构偏移导致的成型失败问题。
