PV系列轴向变量液压柱塞泵结构设计

　　在液压传动系统的动力源选型环节，柱塞泵凭借容积效率高、工作压力等级高、变量调节方式灵活的特性，一直是重载液压工况的核心配套元件，这款PV系列柱塞泵的三维结构完整还原了实物的装配关系与安装边界，可直接用于液压站集成、主机液压系统布局的干涉校验环节。从实际应用场景来看，这类柱塞泵普遍配套于冶金设备的液压压下系统、工程机械的作业执行回路、大型注塑机的锁模与射胶油路、重型机床的静压支承供油系统，能够在持续高压工况下稳定输出压力油，相比齿轮泵、叶片泵，其额定工作压力通常能达到30MPa以上，容积效率长期保持在95%上下，适合对功率密度、压力稳定性要求较高的闭式或开式液压回路。

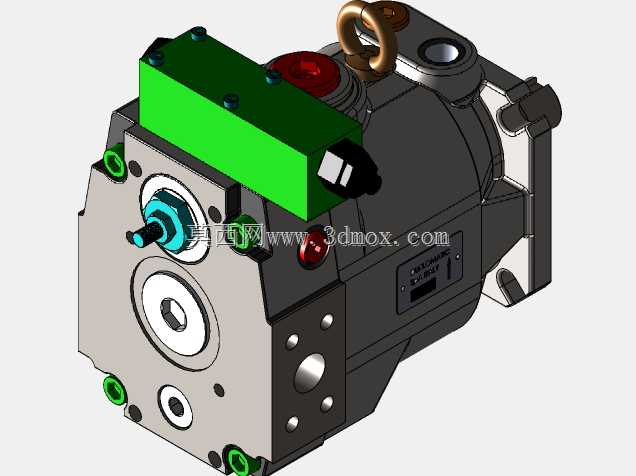

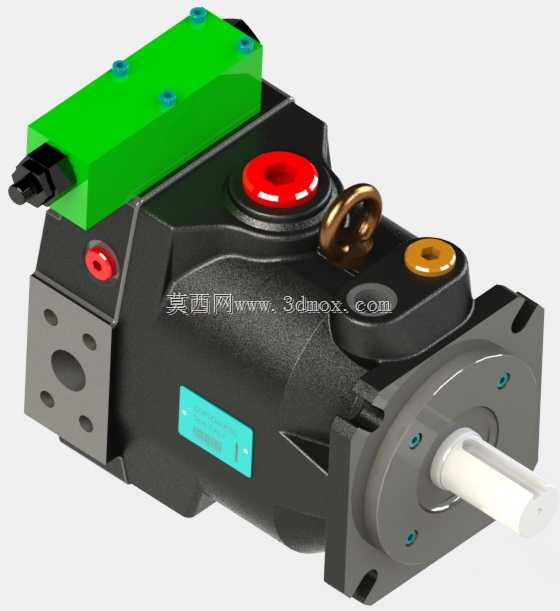

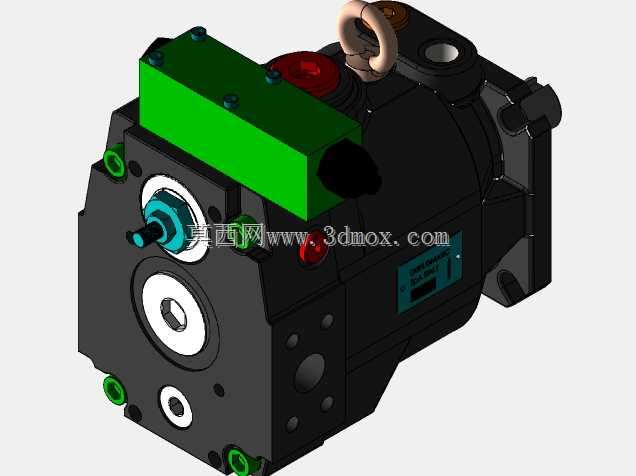

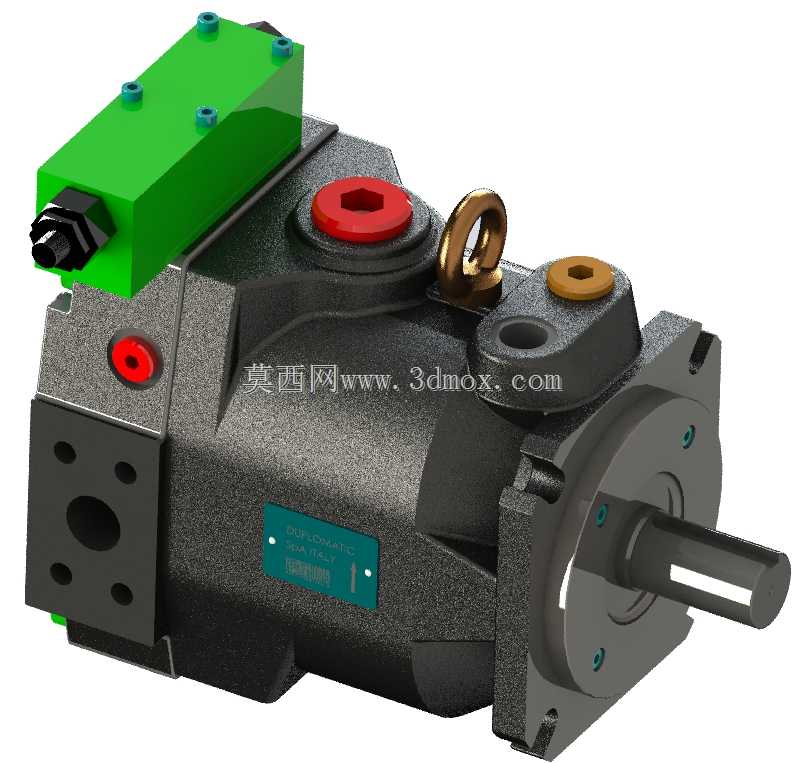

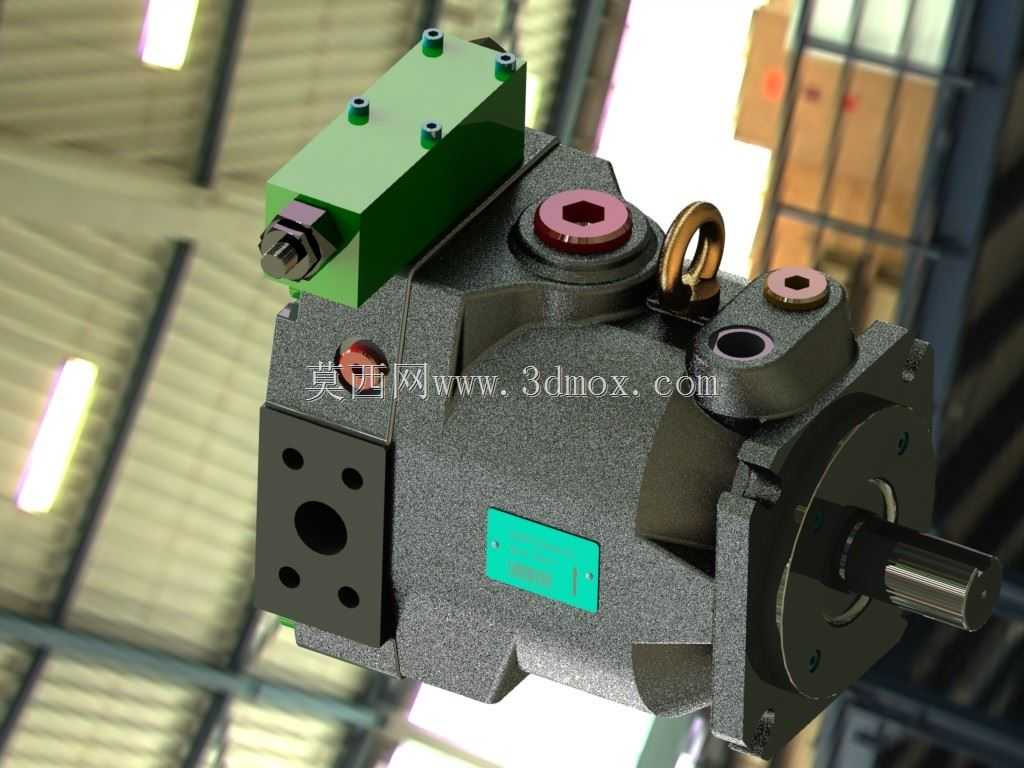

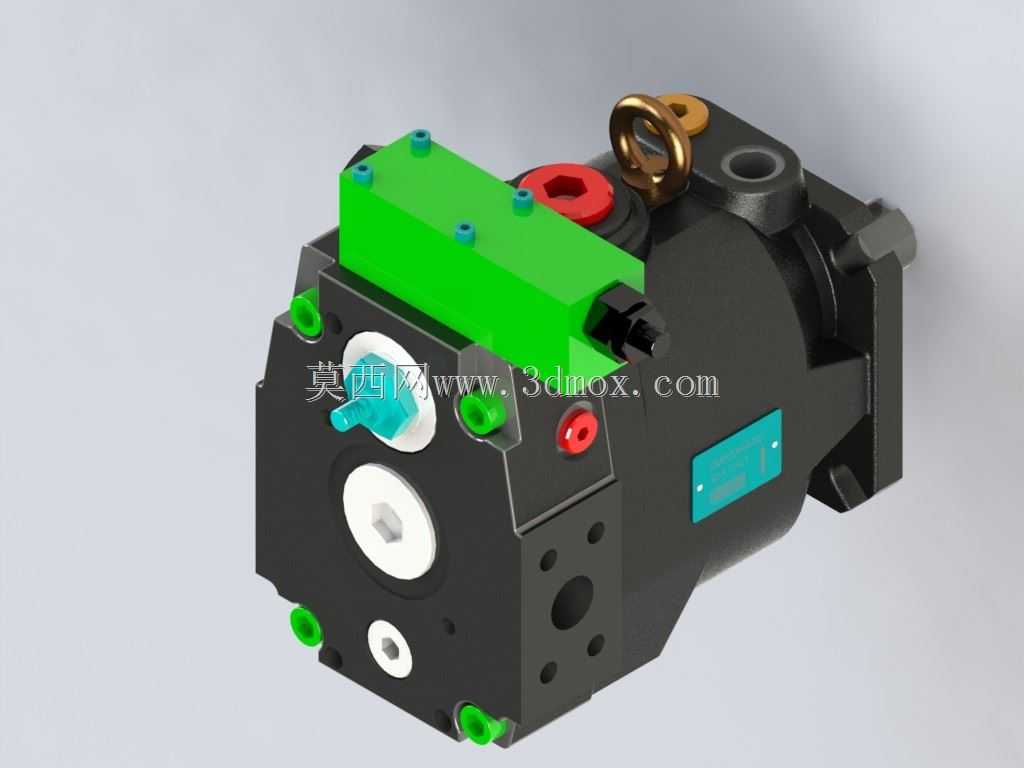

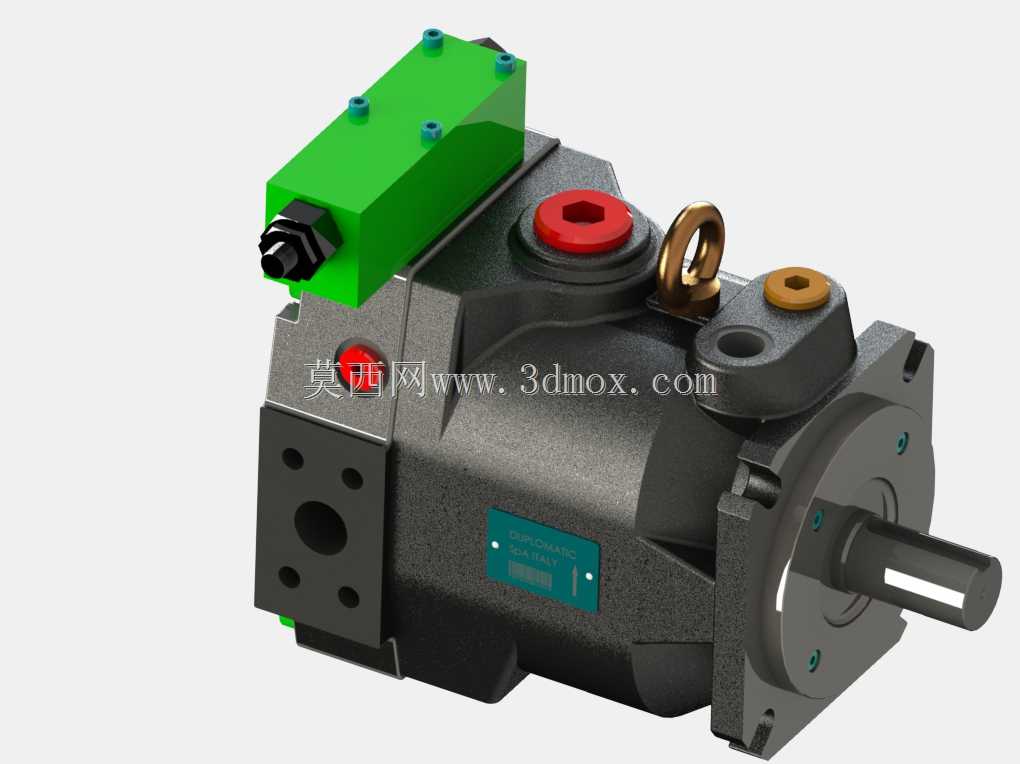

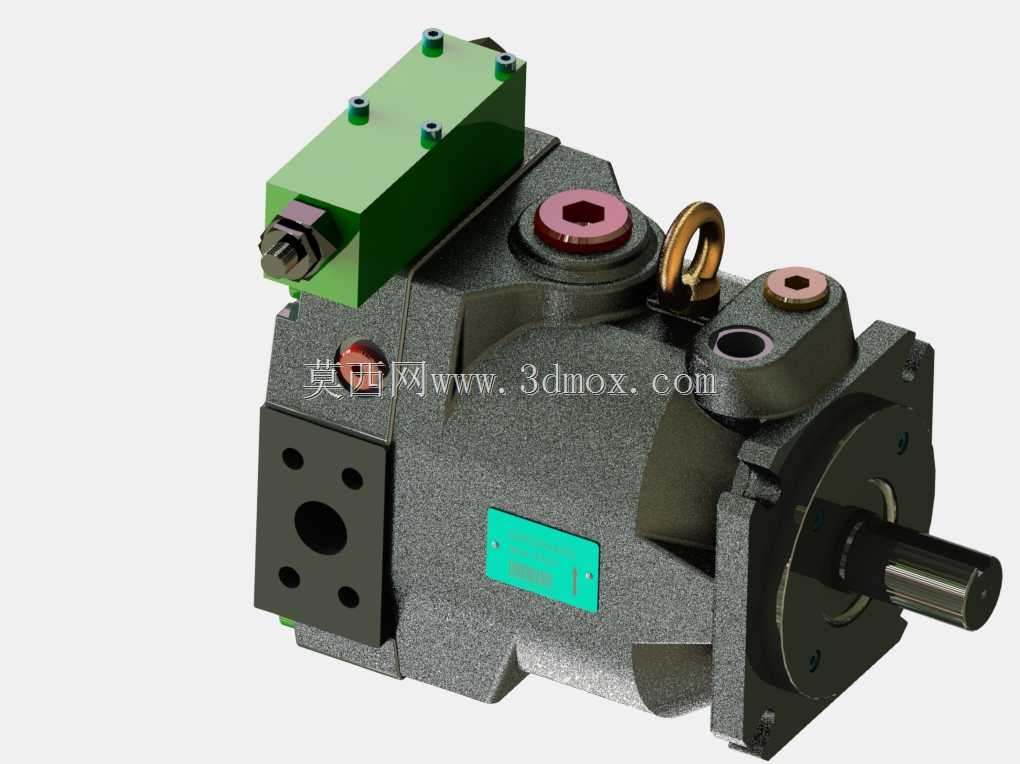

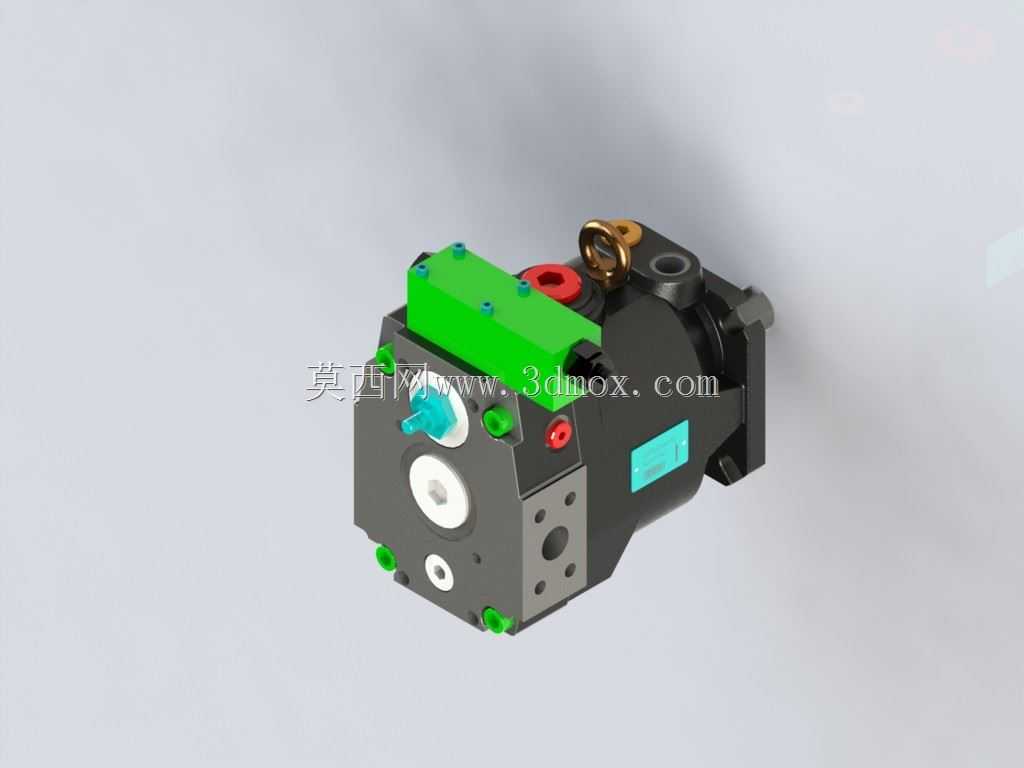

　　从结构设计思路来看，这款泵采用斜盘式轴向柱塞布局，缸体与主轴同轴布置，柱塞沿缸体圆周方向均匀分布，斜盘倾角的改变可直接调整柱塞的往复行程，进而实现输出排量的无级调节，模型上清晰还原了顶部的变量控制阀体集成块，也就是外观上的绿色部件，这个集成块内部加工有控制油道，可根据外部控制信号调整斜盘摆角，实现恒功率、恒压、负载敏感等多种变量控制逻辑，无需在泵外额外搭建复杂的控制油路，能有效缩减液压站的外接管路数量，降低管路泄漏的风险点。泵体侧面的进出油口采用法兰式连接结构，油口端面加工有O型圈密封槽，配套的安装法兰孔位符合通用液压元件安装规范，可直接对接标准通径的液压管路，无需额外设计过渡接头。

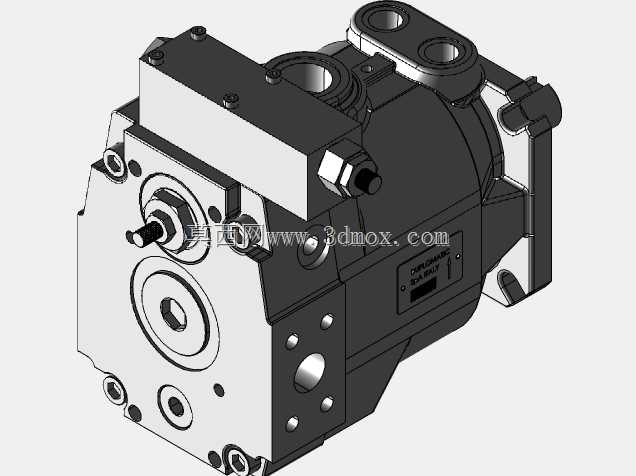

　　从安装边界与外形尺寸来看，模型完整还原了轴伸端的平键连接结构，轴伸直径、键槽尺寸、安装法兰的止口直径与螺栓孔分布圆直径均与实物一致，在做主机布局设计时，可直接将该模型导入装配环境，校验泵与电机钟形罩、联轴器的同轴度匹配关系，同时确认泵体侧面、顶部的阀块与周边机架、管路、其他元件的安全间隙，避免实际装配时出现干涉问题。泵体顶部设置的吊环结构也在模型中完整呈现，这个部件用于泵的吊装转运，在大排量型号中是标配结构，设计时需要预留吊环的安装与操作空间，避免吊装时吊环与周边部件发生磕碰。泵体表面的各油口标识、铭牌安装位也做了还原，其中红色堵头对应的是高压出油口，棕色堵头对应的是泄油口，安装时需要严格按照油口标识接管路，避免接反导致泵无法建立压力甚至损坏内部密封件。

　　从功能特性的细节设计来看，泵的缸体与配流盘之间采用静压支承结构，高压油会引入配流盘与缸体的配合间隙，形成一层极薄的油膜，既减少了配合面的磨损，又能提升容积效率，避免高压油内泄；柱塞与缸体孔的配合间隙控制在微米级，配合面做了高精度珩磨处理，既能保证柱塞往复运动的灵活性，又能减少高压油的泄漏。泵的壳体采用高强度铸铁材质，内部流道经过优化设计，油液在壳体内的流动阻力更低，同时壳体的加强筋布局经过力学优化，在高压工况下的变形量极小，能保证内部运动副的配合精度长期稳定。尾部的轴封结构采用双唇口密封设计，可有效防止泵内油液外漏，同时阻挡外部灰尘、水汽进入泵体内部，延长泵的使用寿命。在做液压系统仿真时，这个模型的结构参数可直接提取用于仿真模型搭建，比如柱塞数量、直径、最大斜盘倾角对应的最大排量、主轴的额定转速范围等，能大幅缩减仿真前的建模工作量，提升系统设计的效率。
