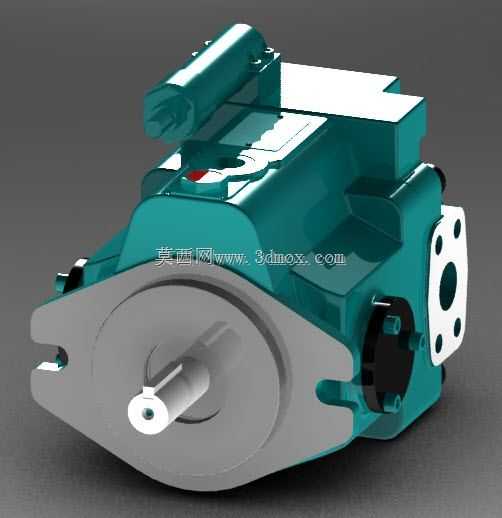

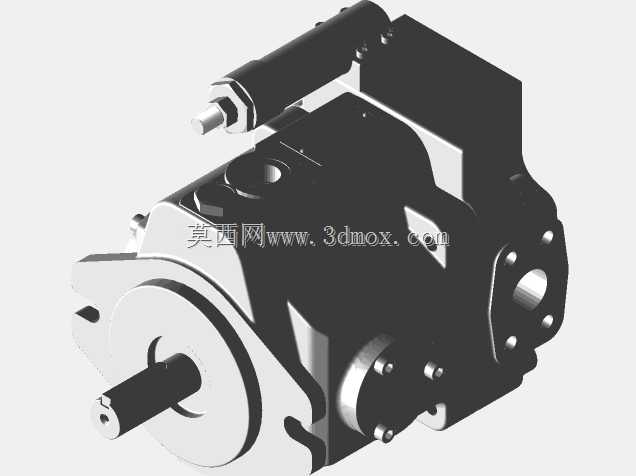

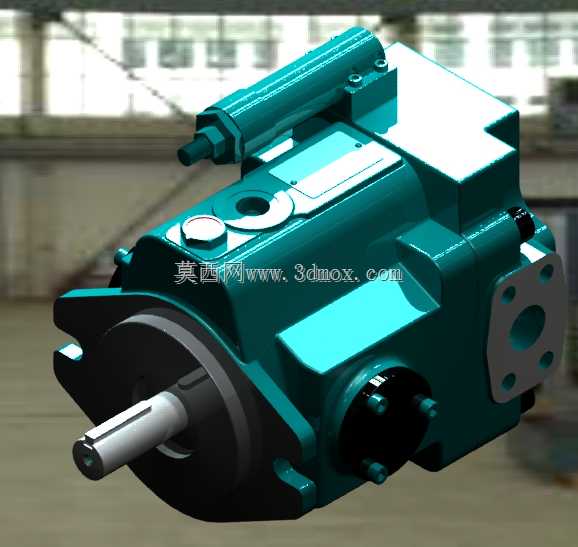

V23压力控制可变排量轴向柱塞液压泵

　　在液压传动系统的实际选型与结构设计场景中，这类轴向柱塞液压泵的应用覆盖范围极广，从工程机械的执行机构动力供给，到工业机床的液压夹紧、进给回路，再到重型设备的伺服液压系统，都能见到同结构泵的身影。作为液压系统的核心动力元件，它的核心作用是将原动机输入的机械能转化为液压油的压力能，为整套液压回路提供具备稳定压力与可控流量的压力油源，区别于齿轮泵、叶片泵的固定排量特性，这款可变排量的压力控制型柱塞泵，能够根据系统负载的实际压力变化自动调整输出排量，在系统达到预设压力阈值后自动降低输出流量，仅维持系统泄漏所需的补油流量，大幅降低非工作状态下的功率损耗与系统发热，这一特性让它在长时间保压、负载波动频繁的液压回路中具备极高的应用价值。

　　从结构设计思路来看，这款泵采用斜盘式轴向柱塞的经典结构布局，缸体与传动轴同轴布置，柱塞沿缸体圆周方向均匀分布，依靠斜盘的倾角变化改变柱塞的往复行程，进而实现排量的无级调节。压力控制模块集成在泵体尾部的阀组区域，内置的压力反馈油道直接连通泵的出口高压腔，当系统压力升高到控制弹簧的预紧设定值时，控制阀芯动作推动斜盘倾角减小，自动降低泵的输出排量，整个反馈过程无需额外的电控元件介入，纯液压反馈的结构可靠性更高，对恶劣工况的适应能力更强，在粉尘、潮湿、振动较强的工程现场也能稳定运行。泵体的壳体采用高强度铸铁一体铸造成型，流道在铸造阶段直接成型在壳体内部，减少了外接管路的数量，既降低了管路泄漏的风险，也让整体结构更加紧凑，壳体表面设计了密集的散热筋结构，能够在运行过程中增大与空气的接触面积，带走柱塞往复运动、油液剪切产生的热量，避免油温过高导致的油液变质、密封件老化问题。

　　从安装边界与外形尺寸的适配角度来看，这款泵的输入轴采用标准的圆柱轴伸设计，轴端配备平键连接结构，能够直接与标准法兰安装的电动机、内燃机输出端对接，安装法兰采用通用的菱形法兰布局，安装孔的位置度公差控制在0.02mm以内，能够保证与原动机对接时的同轴度要求，避免轴伸受径向力导致的轴承磨损、柱塞偏磨问题。泵的进出油口采用法兰式连接结构，布置在泵体的侧方位置，油口的通径匹配25mL/r排量下的额定流速要求，能够避免油液流速过高产生的吸空、压力损失过大问题。整体外形的凸起结构都做了安装干涉校核，在预留出斜盘调节机构、控制阀组的安装空间后，最大外轮廓尺寸能够适配多数标准液压站的安装空间要求，不需要对安装底座做额外的改造。在实际建模过程中，需要重点关注柱塞与缸体柱塞孔的配合间隙、滑靴与斜盘的贴合面精度、配流盘的腰型槽位置精度这些关键配合尺寸，这些部位的加工精度直接决定了泵的容积效率与运行寿命，配合间隙过大会导致内泄漏增大、容积效率下降，间隙过小则会在油温升高后出现柱塞卡滞的问题。配流盘的卸荷槽设计需要精准匹配缸体柱塞孔的过位位置，能够有效降低柱塞在高低压腔切换时的压力冲击，减少运行过程中的振动与噪声。另外，泵体各处的密封沟槽尺寸需要严格匹配对应规格的O型圈、轴封尺寸，保证在额定工作压力下不会出现外泄漏问题，轴封部位还设计了防尘密封结构，能够阻挡外界的粉尘、水分进入泵体内部，避免油液污染导致的元件磨损。
