矿山石材加工用液压劈石作业设备结构

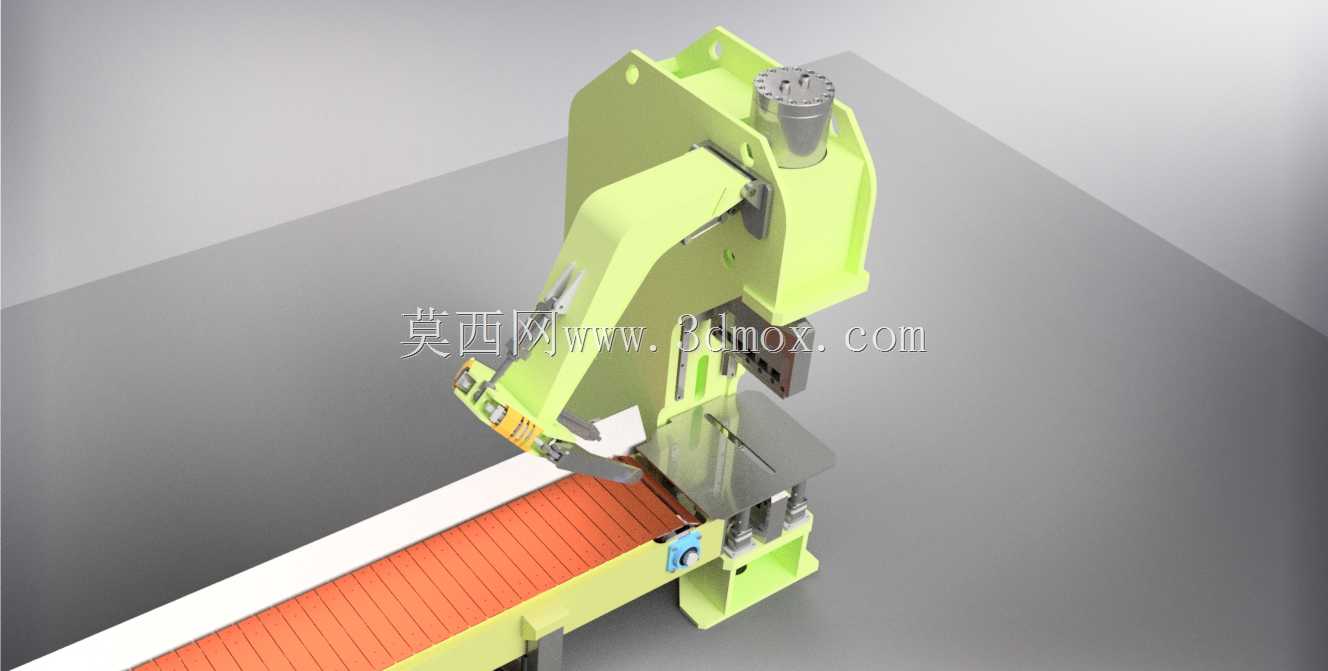

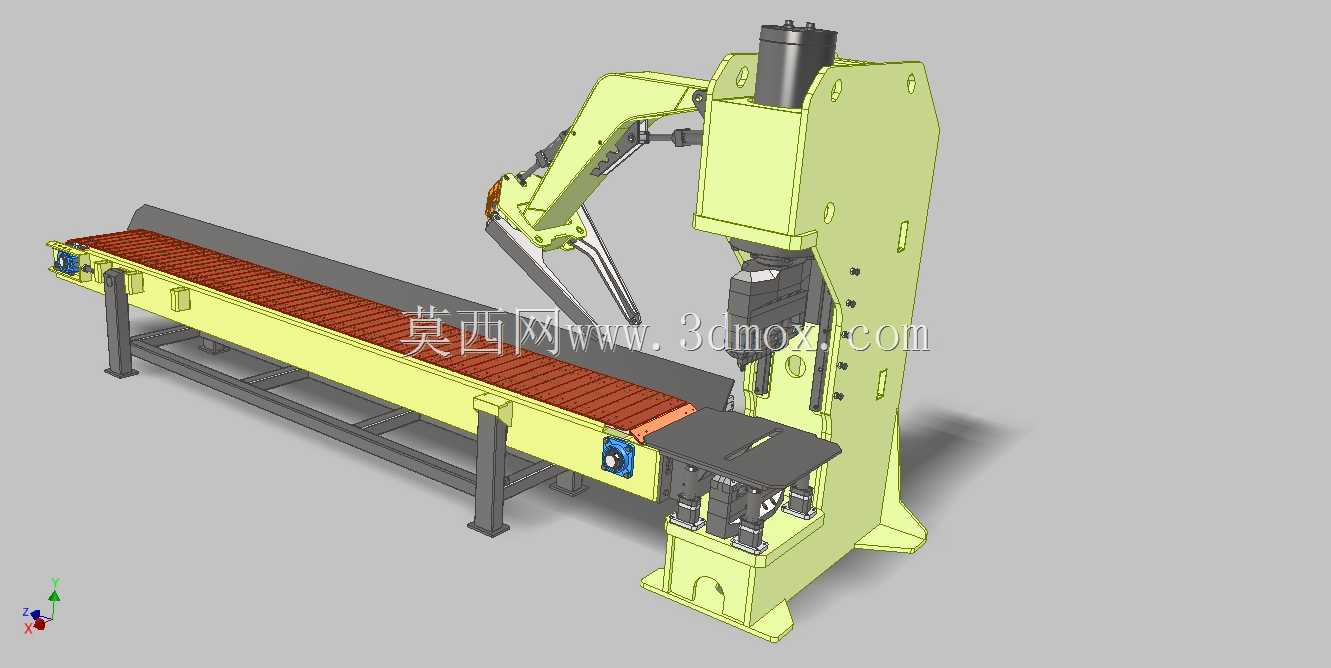

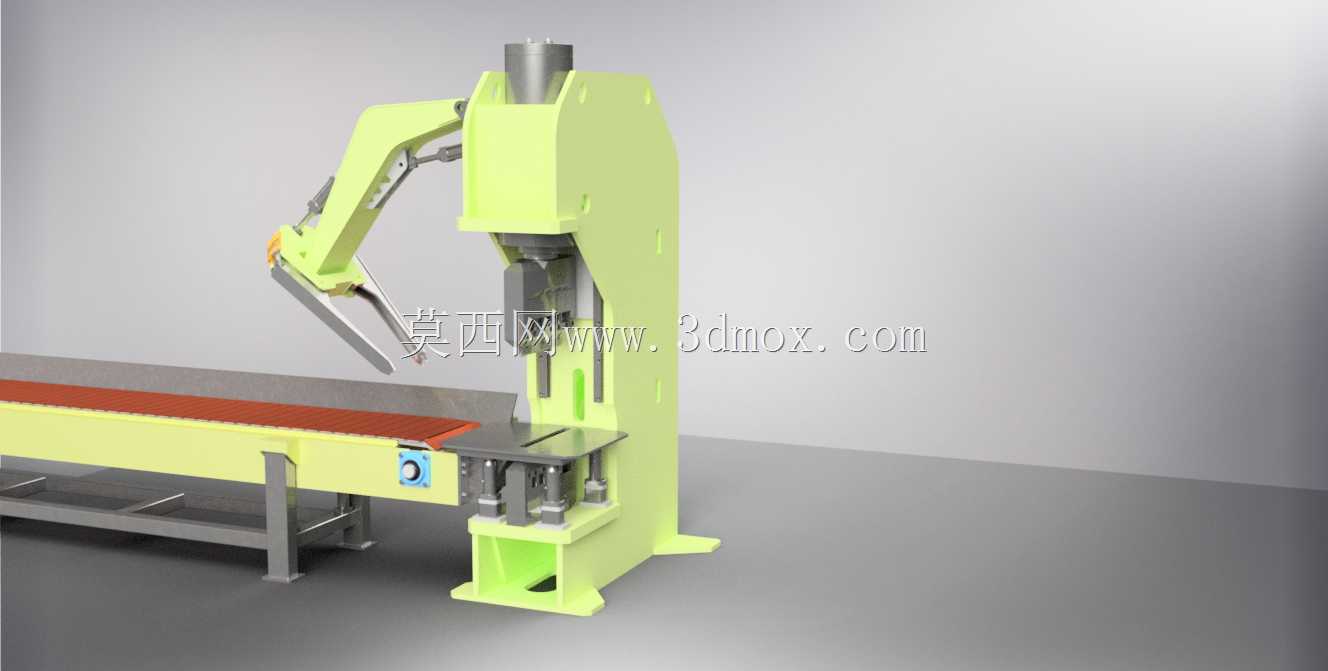

　　在露天采石场、石材加工厂的粗碎作业段，这类液压劈石设备承担着大块原石的初分割任务，替代传统爆破、人工锤击的低效作业方式，适配硬度在普氏系数f8-f14的硬质花岗岩、玄武岩、石灰岩等物料的劈裂作业，能直接将爆破后粒径超标的大块原石劈裂为符合后续破碎、切割工序进料尺寸的料块，也可用于石材荒料的整形分割，避免爆破作业带来的石材内部裂纹损伤，提升成材率。设备整体采用立式主机搭配长距离进料输送架的布局，主机部分为厚钢板焊接的箱型机架，内部集成主液压劈裂执行缸、辅助压料机构、劈刀导向组件，机架底部设置带地脚螺栓孔的安装底座，安装时需预埋厚度不低于200mm的混凝土地基，保证大吨位劈裂作业时的设备稳定性，主机作业面高度匹配常规原石进料的操作高度，

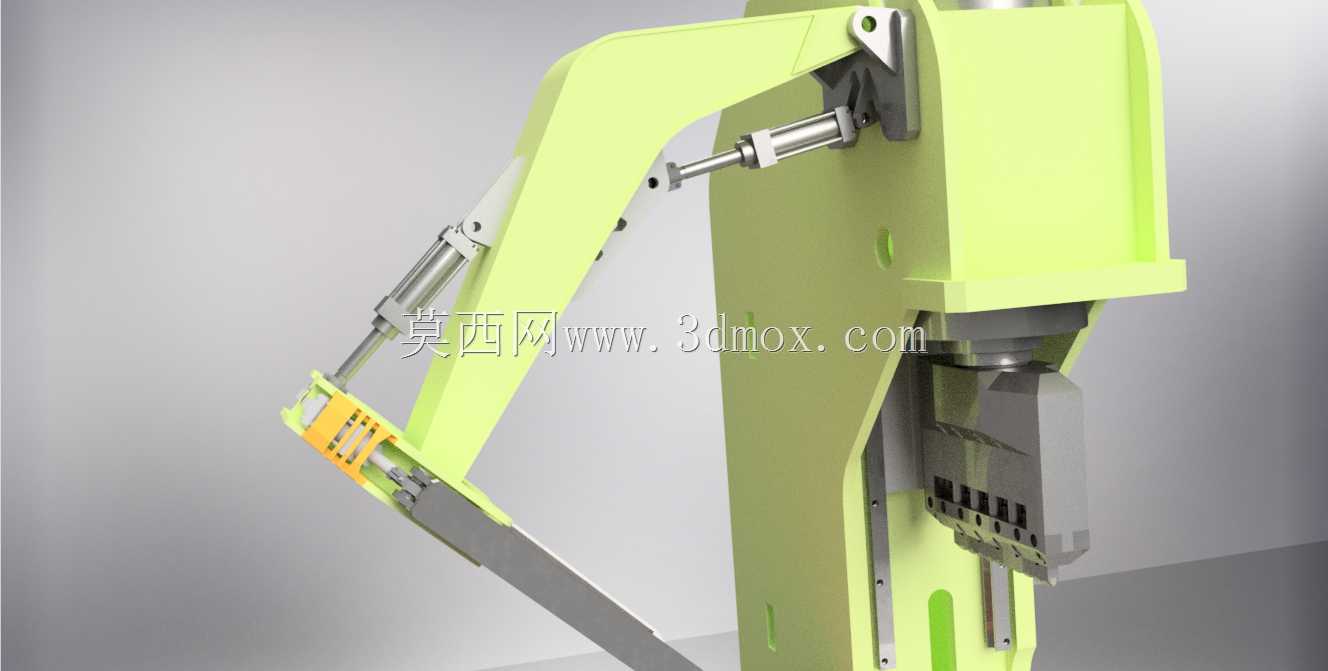

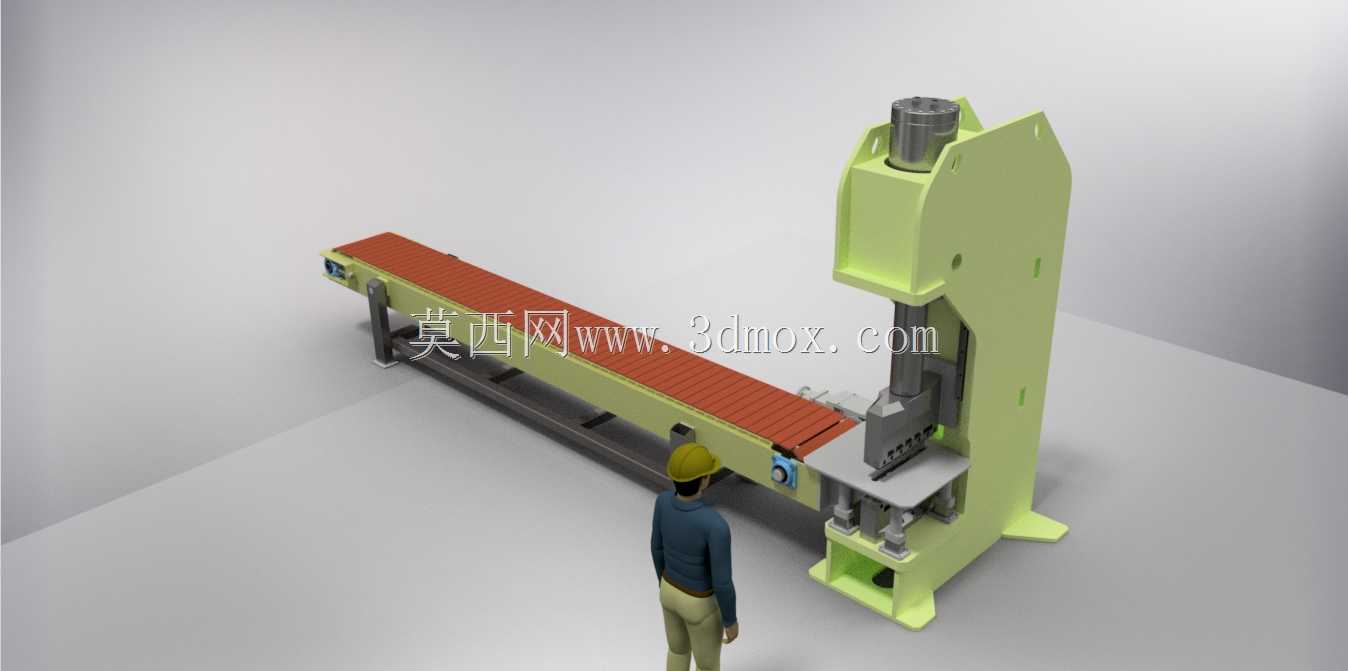

　　操作人员可站在主机侧方的操作位完成上料对位、劈裂触发的操作，无需登高作业。进料输送架采用槽钢焊接的分段式机架，每段机架长度2米，可根据现场作业场地的长度需求拼接3-6段，总输送长度可覆盖6-12米的进料区间，输送面采用耐磨橡胶带搭配横向挡料条，避免大块原石在输送过程中打滑、滚落，输送架支腿为可调节高度的螺栓结构，可根据现场地面平整度调整支腿高度，保证输送面水平度误差不超过2mm/m，输送架末端与主机进料工位精准对接，对接处设置导向挡块，将输送过来的原石引导至劈裂工位的中心位置，减少人工对位的工作量。液压系统作为设备的核心动力单元，采用大排量轴向柱塞泵提供高压油源，主劈裂缸的工作压力可根据石材硬度在16MPa-31MPa区间调节，最大劈裂力可达1200kN，劈裂动作采用快慢速切换的回路设计，劈刀空行程下行时采用大流量低压供油，提升动作效率，接触石材后自动切换为小流量高压供油，保证足够的劈裂穿透力，同时在液压回路中设置蓄能器补压，避免硬岩劈裂瞬间的压力波动造成系统冲击，延长液压元件的使用寿命。辅助压料机构设置在劈刀的两侧，采用两个同步动作的小型液压油缸驱动压料脚，在劈刀接触石材前先将原石压紧固定，避免劈裂过程中原石移位、蹦飞，提升作业安全性，压料脚的表面焊接有硬质合金防滑齿，即使表面光滑的卵石类原石也能实现可靠压紧。劈裂执行端的劈刀采用特种合金钢锻造后经整体淬火处理，刃口角度设计为12度，既保证刃口的切入能力，又避免刃口过薄导致的崩刃问题，

　　劈刀与主油缸活塞杆的连接采用快换式法兰结构，可根据不同的劈裂粒度需求更换不同宽度的劈刀，适配从300mm到1200mm不同粒径的原石劈裂作业。设备的设计过程中充分考虑了矿山、石材厂的多粉尘作业环境，所有液压管路的接头均采用防尘型密封结构，电气控制箱采用IP65防护等级，输送架的转动轴承位置设置防尘密封盖，避免粉尘进入造成轴承磨损，主机的液压站设置独立的风冷散热单元，即使在夏季露天38摄氏度的环境下连续作业，液压油温度也能控制在60摄氏度以内，避免高温导致的液压油粘度下降、密封件老化加速问题。安装边界方面，设备主机的占地面积约2.4平方米，输送架拼接后的总宽度为1.2米，设备安装时需在主机侧方预留不小于1.5米的操作维护空间，

　　液压站可根据现场布局放置在主机侧方或后方，距离主机的管路长度不超过5米即可，避免管路过长造成的压力损失。设备作业时，原石通过输送架连续输送至劈裂工位，光电检测开关检测到原石到位后，辅助压料机构自动下压固定原石，主劈裂缸带动劈刀下行完成劈裂动作，劈裂完成后劈刀快速回程，压料机构抬起，输送架继续将下一块原石输送至工位，同时将劈裂完成的料块输送至下一工序，整个作业流程可实现连续化作业，单台设备每小时可处理大块原石40-60块，作业效率是人工劈裂的8倍以上，同时大幅降低作业人员的劳动强度，避免人工近距离操作劈裂作业的安全风险。在结构细节设计上，主机机架的焊缝均采用坡口满焊工艺，焊后进行去应力退火处理，避免长期大载荷作业下机架出现焊接变形，劈刀的导向部位采用可拆卸的耐磨铜套，磨损后可快速更换，无需整体更换导向组件，降低后期维护成本，输送架的驱动滚筒采用包胶处理，增大与输送带的摩擦力，避免重载输送时出现输送带打滑的问题，所有外露的钢结构表面均采用喷砂除锈后喷涂环氧富锌底漆加聚氨酯面漆的防腐工艺，适配露天作业的防腐蚀、耐候需求。
