双工位径向锁夹调校压力机结构

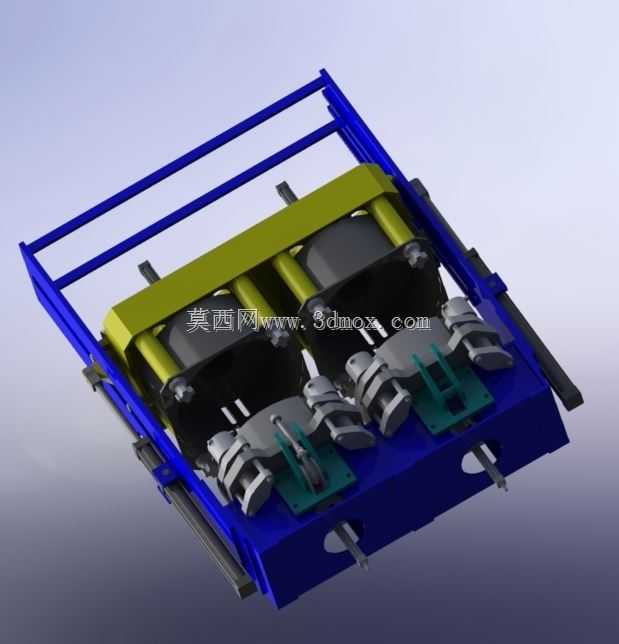

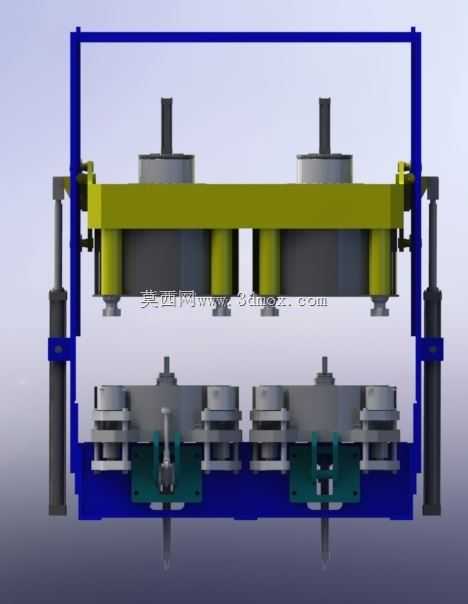

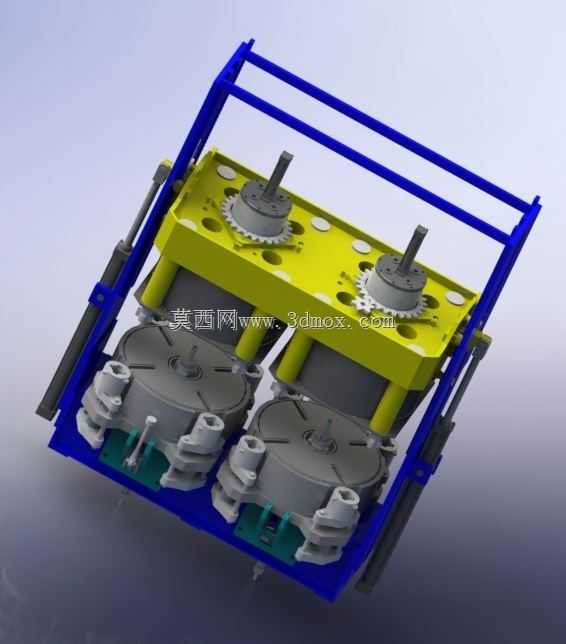

　　这套压力机结构针对轮胎生产环节的锁夹调校工序开发，适配橡胶轮胎硫化前后的钢圈锁夹复位、压紧作业场景，在轮胎制造企业的成型、硫化工段旁的维修调校工位应用较多，主要解决长期使用后压力机锁夹磨损移位、夹持力不均导致的轮胎胎圈定位偏差问题。整机采用框架式龙门承载结构，上下横梁通过四根立式导向立柱连接，底部基座预留了与车间混凝土地面连接的地脚螺栓安装孔，安装时需保证上横梁平面与基座平面的平行度公差不超过0.1mm/m，避免施压过程中出现偏载导致立柱导向套异常磨损。上模驱动部分采用两组独立的液压施压单元，每组单元配套独立的压头行程调节机构，可根据不同规格的轮胎锁夹尺寸调整压头下行的极限位置，两个工位的中心距按照常见的工程胎、

　　乘用胎锁夹的通用排布尺寸设计，可同时完成两套锁夹的调校压紧作业，相比单工位结构作业效率提升近一倍。压头与上模座之间采用快换式连接结构，更换不同弧度的压头即可适配不同直径的锁夹工件，无需整体拆卸上模组件，减少工位切换的辅助时间。下模定位部分设置了两组与锁夹底座匹配的定位卡槽，卡槽侧面配有可调节的定位挡块，能够根据锁夹的实际外形尺寸调整定位范围，保证施压过程中锁夹不会出现横向窜动。导向立柱表面做了高频淬火处理，配套的自润滑铜套导向结构无需频繁加注润滑脂，适配车间多粉尘的作业环境，减少维护频次。液压管路沿立柱内侧排布，避开上下模的作业区域，防止工件拆装过程中磕碰管路造成泄漏，管路接口采用标准的液压快插接头，便于后期维护时更换密封件。

　　整机的安全防护边界在设计时做了明确考量，前后操作侧预留了足够的工件取放空间，左右两侧预留了液压站、电控箱的安装位置，不会与车间现有输送线、周边设备产生干涉。建模过程中还原了设备维修调校时的实际装配状态，所有运动部件的行程间隙、装配公差都按照实际设备的维修标准设置，压头下行的极限位置与下模定位面的间隙按照锁夹压装后的设计尺寸预留，能够直观展示锁夹调校时的施压位置、受力方向，可作为压力机维修、锁夹工装设计的参考结构，也可用于新员工培训时演示径向压力机的工作原理与装配关系。结构设计时充分考虑了长期重载作业的刚性需求，上下横梁采用加厚钢板焊接结构，焊接后做去应力处理，避免长期施压出现横梁变形，立柱与横梁的连接位置采用锥面定位配合，保证连接刚性的同时也便于拆卸维修。
