电机定转子叠片数控开槽压力机结构

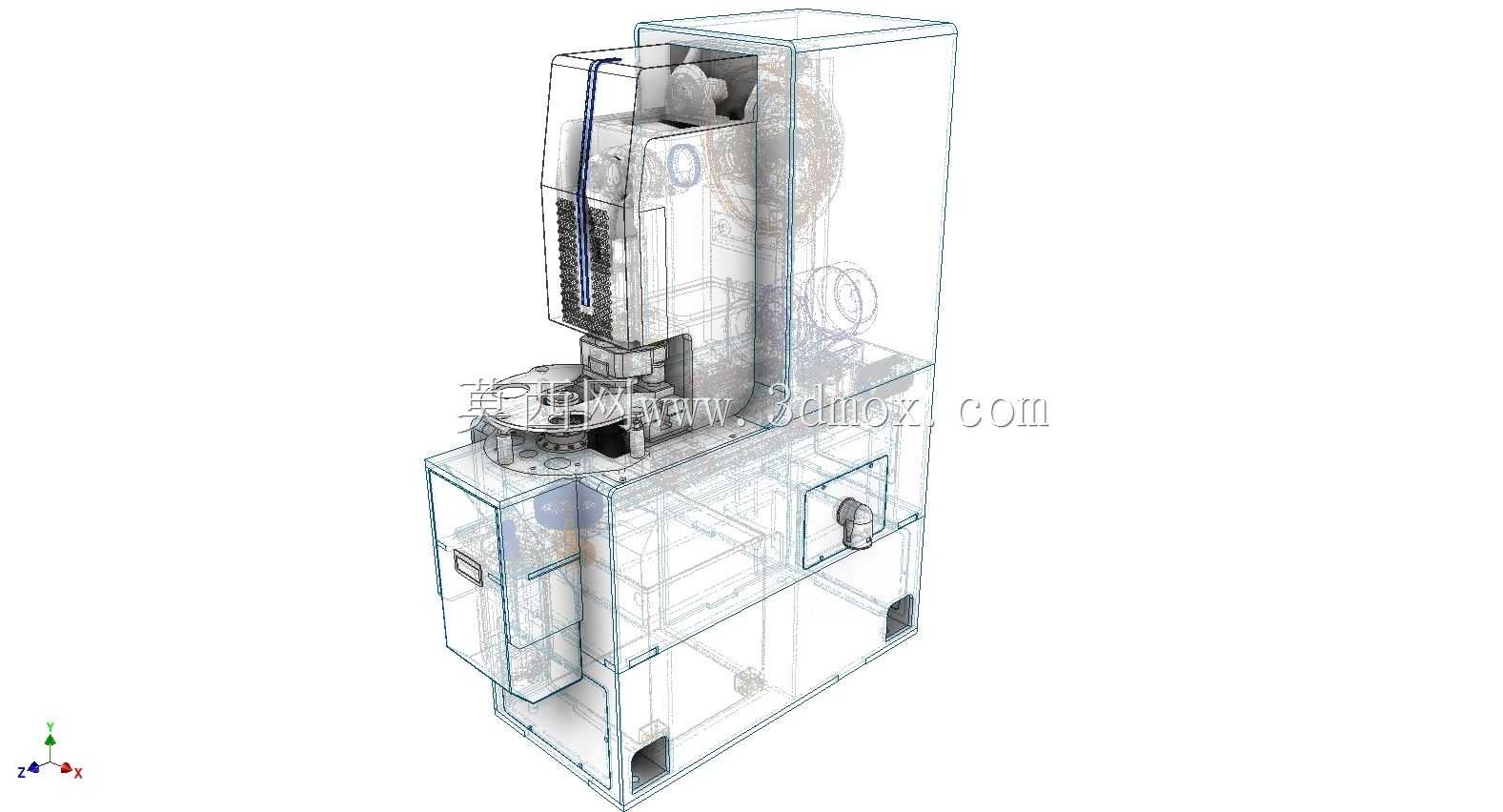

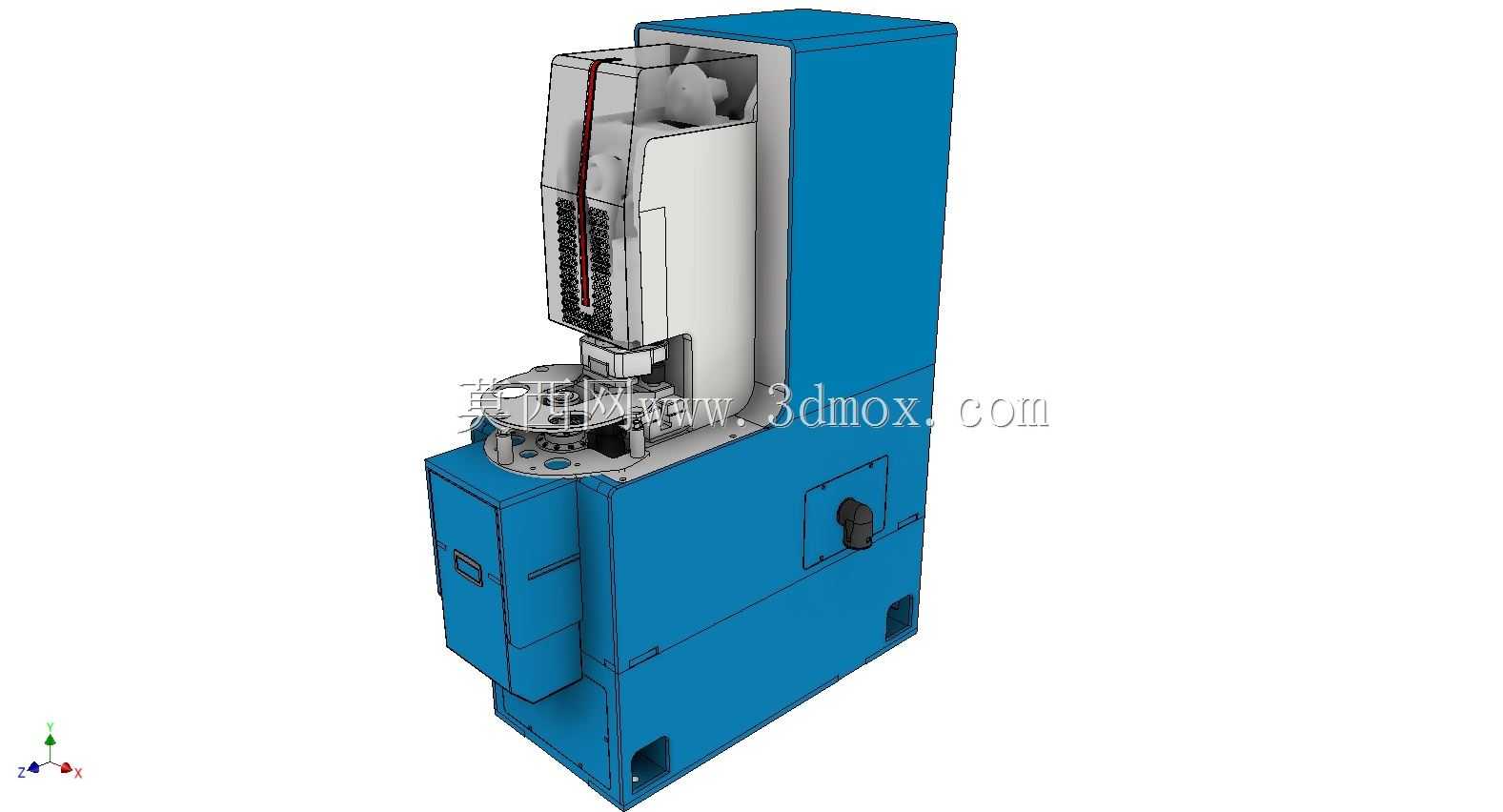

　　能够根据不同直径的冲片坯料快速调整装夹定位基准，下部为机身主体集成舱，内置传动系统、润滑回路与电气控制单元，机身侧面设置有操作与检修口，方便日常维护时对内部传动部件的点检与易损件更换。设备的冲压执行端采用加长型精密导向结构，冲头运行的直线度公差控制在0.02mm/100mm范围内，能够保证硅钢片冲裁后的槽型边缘无毛刺、无塌角，叠压后铁芯的槽型对齐度满足电机装配的精度要求，避免因冲片槽型错位导致的电机绕组嵌线困难、运行噪音过大等问题。从设计思路层面，这款设备采用了一体化机身的设计逻辑，将传动、冲压、装夹、控制单元全部集成在封闭的立式机身内部，相比分体式冲压设备减少了现场安装时的二次调试工作量，机身采用铸铁整体铸造结构，这款设备的核心应用场景集中在电机制造环节的铁芯叠片加工工序，是中小型电机生产线上的核心冲压工位设备，主要针对电机定子、转子的硅钢叠片完成槽型冲裁加工，适配的工件直径覆盖80mm至520mm区间，可处理0.5mm厚度的硅钢片材，冲次运行速度区间为2-1000SPM，额定冲压力达到25kN，能够满足Y系列、YX3系列等常见中小型异步电机、伺服电机的定转子冲片批量加工需求，在电机零部件加工车间、五金冲压加工厂的硅钢片加工工段都有广泛的适配性。从设备功能特性来看，它采用立式整体框架结构，上部为冲压驱动机构集成舱，内置曲柄滑块传动单元、冲头导向组件与槽型冲压模具安装位，中部为工件定位工作台，设置有可调节的工件定心夹具，

　　壁厚经过有限元受力分析优化，在25kN额定冲压力的持续作业工况下，机身的形变量控制在0.05mm以内，能够长期保持冲压工位的精度稳定性。设备的操作工位设置在机身正面中部的工作台位置，操作人员可直接在正面完成工件上料、定位、下料的操作，工作台高度按照人体工程学设计，适配站立作业的操作高度，减少长时间作业的操作疲劳。设备的上部驱动舱采用半开放的观察窗设计，日常运行时可直接观察内部冲头的运行状态，出现卡料、模具异常等情况时可快速发现并停机处理，避免设备损坏。关于安装边界与外形尺寸，这款设备为立式落地安装结构，底部设置有四个设备安装地脚，安装时需要在车间地面预留对应的地脚螺栓孔，安装基础的平面度公差需控制在2mm/m以内，

　　避免设备安装后出现机身倾斜影响冲压精度。设备的整体占地宽度约为1.2m，深度约为1.5m，上部驱动舱的顶部高度约为2.3m，安装时需要在设备上方预留至少0.5m的检修空间，方便后期对上部驱动机构的吊装维护；设备正面操作位需要预留至少1m的操作空间，侧面检修口位置需要预留至少0.8m的维护通道，满足日常检修时的人员操作与零部件更换空间需求。设备的进料方向适配卷料硅钢片的自动送料机构接口，也可搭配手动送料台进行小批量工件的加工，工作台的定位夹具可根据加工需求更换不同规格的定位工装，适配不同直径、不同槽型的定转子冲片加工，无需对机身主体结构进行改动，设备的适配灵活性较强。在实际生产应用中，这款设备可搭配自动送料机、

　　接料装置组成自动化冲压生产线，实现硅钢卷料的开卷、送料、冲裁、接料的全流程自动化作业，也可作为独立工位进行小批量多规格的冲片加工，适配不同规模的电机生产企业的加工需求。设备的润滑系统采用集中自动润滑设计，可按照设定的周期对冲头导向面、曲柄传动副、轴承位置自动加注润滑脂，减少日常维护的人工工作量，同时保证各运动副的润滑状态稳定，延长设备的无故障运行时间。冲压工位的模具安装位采用标准的模柄安装接口与压板固定槽，可适配标准规格的定转子冲槽模具，模具更换时只需松开压板、拆卸模柄固定件即可完成模具拆装，换模时间可控制在30分钟以内，能够满足多品种小批量生产的快速换模需求。设备的安全防护方面，在冲压工作区域设置有安全光栅防护，当操作人员的肢体进入冲压危险区域时，设备会立即触发停机保护，避免冲压安全事故的发生，同时设备的传动部件全部封闭在机身内部，不存在外露的运动部件，从结构设计上降低了安全隐患。
