带键槽轮毂式蜗轮传动零件结构设计

项目分类:齿轮 发布时间:2022-01-04 ID:488389
  • 带键槽轮毂式蜗轮传动零件结构设计

  在各类需要大传动比、低转速大扭矩输出的机械传动场景中,蜗轮始终是核心啮合传动部件,常与对应参数的蜗杆配对组成蜗杆副,应用覆盖轻工输送设备、小型机床进给机构、食品包装机械的动力传输单元、自动化生产线的分度传动工位等场景,这类传动结构的核心优势是单级即可实现较大传动比,相比多级圆柱齿轮减速结构,整体占用安装空间更小,同时啮合过程中多齿同时接触,传动平稳性更强,冲击载荷小,运行噪音远低于同功率等级的直齿轮传动结构,还可通过设计实现反向自锁特性,避免负载端反向拖动动力端引发的设备故障或安全风险。

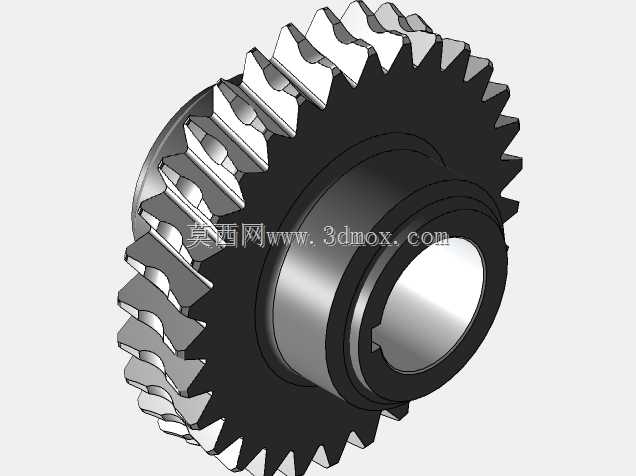

  本次设计的蜗轮采用带轮毂凸台的整体式结构,齿部沿圆周方向均匀分布弧形齿,齿形轮廓完全匹配对应蜗杆的螺旋升角,啮合过程中齿面为线接触状态,相比点接触的交错轴斜齿轮,承载能力提升40%以上,可适配持续恒定扭矩输出的工况。轮毂中心设计有贯通式安装轴孔,孔壁开设标准平键键槽,安装时可通过平键实现与传动轴的周向固定,传递额定扭矩,避免运转过程中蜗轮与轴出现相对转动打滑的问题。轮毂两侧设置有定位轴肩,安装时可与轴上的轴套、轴承内圈端面贴合,实现蜗轮的轴向定位,无需额外设计复杂的轴向固定结构,降低装配复杂度。

  设计过程中首先根据传动系统的额定输入转速、输出扭矩、传动比参数确定蜗轮的基本模数、齿数、齿宽系数,结合配对蜗杆的分度圆直径、螺旋升角参数计算齿部的弧形轮廓参数,建模过程中先通过回转特征构建轮毂、轮缘的基体结构,再通过螺旋线扫描、阵列切除的方式生成单个轮齿特征,沿圆周方向整列后完成齿部结构构建,最后通过拉伸切除特征加工中心轴孔与键槽结构,所有特征的尺寸公差均参考机械设计手册中蜗轮传动的公差等级要求设定,齿面粗糙度、形位公差满足中等精度传动的使用要求。

  从安装边界来看,该蜗轮的最大外圆尺寸为齿顶圆直径,安装时需保证齿顶圆与设备腔体内壁预留足够的安全间隙,避免运转过程中齿部与壳体发生剐蹭;轮毂的轴向总长度决定了轴上的安装空间需求,设计轴系时需预留对应长度的安装轴段,轴段直径与中心孔采用基孔制间隙配合,保证装配时可顺利压装,同时避免配合间隙过大导致运转过程中出现偏心振动。键槽的尺寸与对应规格的平键完全匹配,键槽的对称度公差控制在合理范围内,保证平键安装后受力均匀,避免长期运转过程中出现键槽压溃、键体剪切断裂的问题。

  实际选型应用时,需注意蜗轮的齿面滑动速度较高,长期运转过程中齿面磨损是主要失效形式,因此装配时需保证蜗杆与蜗轮的中心距误差、轴线垂直度误差在允许公差范围内,避免出现偏载导致局部齿面过度磨损;同时需根据滑动速度选择适配的润滑脂或润滑油,在啮合齿面形成稳定油膜,降低齿面摩擦系数,提升零件使用寿命。这类整体式蜗轮结构适用于中小功率的传动场景,若应用于大功率重载场景,可将结构调整为齿圈与轮毂组合式,齿圈采用耐磨铜合金材质,轮毂采用铸铁或钢制材质,在保证齿面耐磨性能的同时降低整体材料成本,本次设计的整体式结构更适配小功率、安装空间紧凑的设备场景,零件加工工序更少,装配难度更低,批量生产时的成本控制优势更明显。
