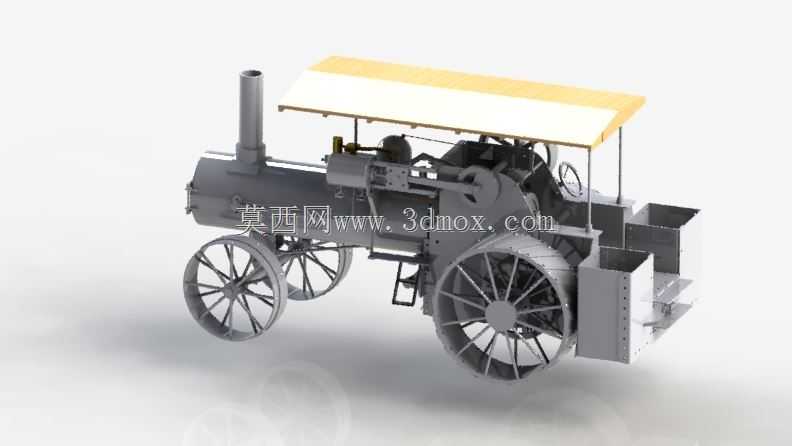

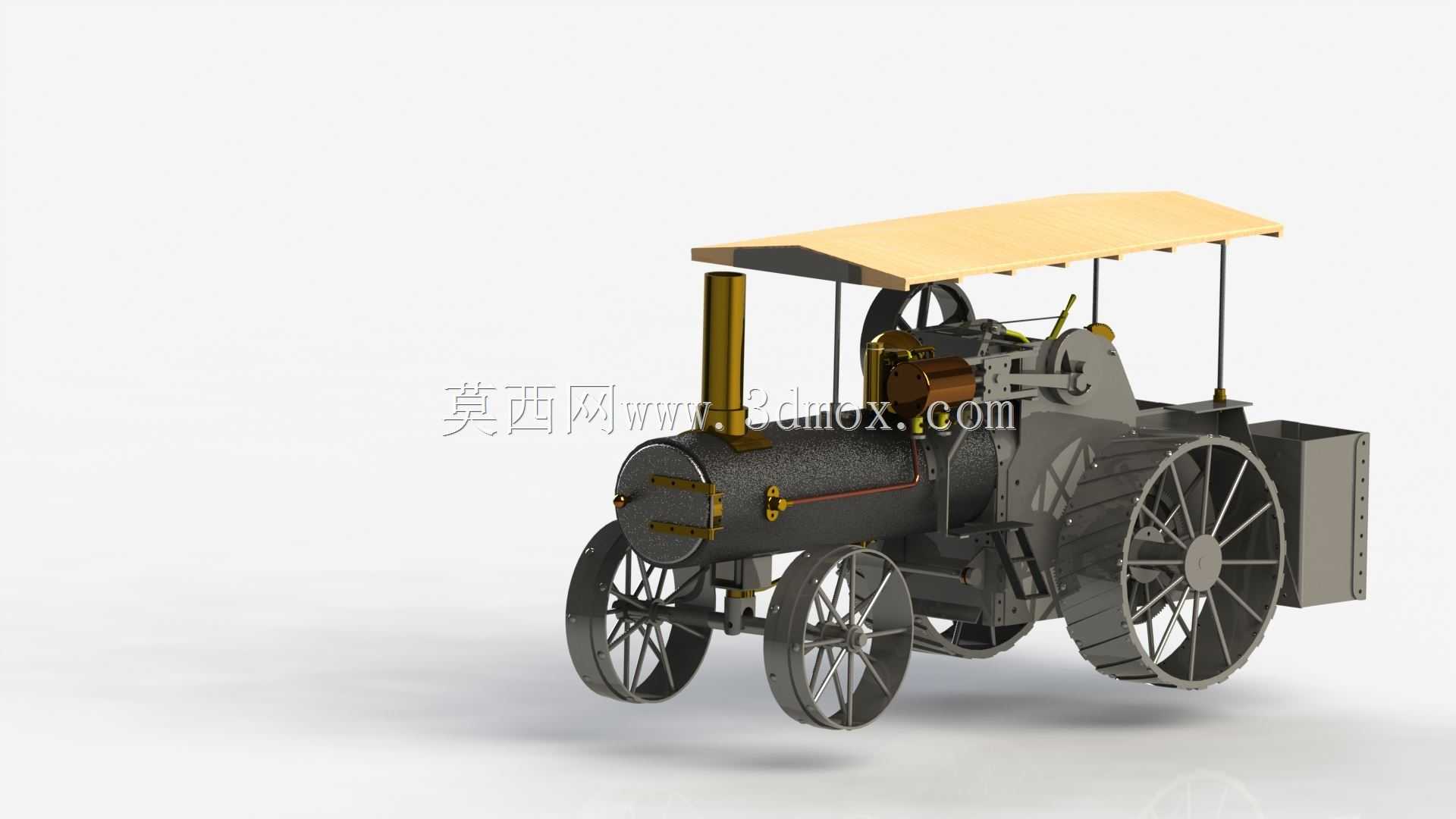

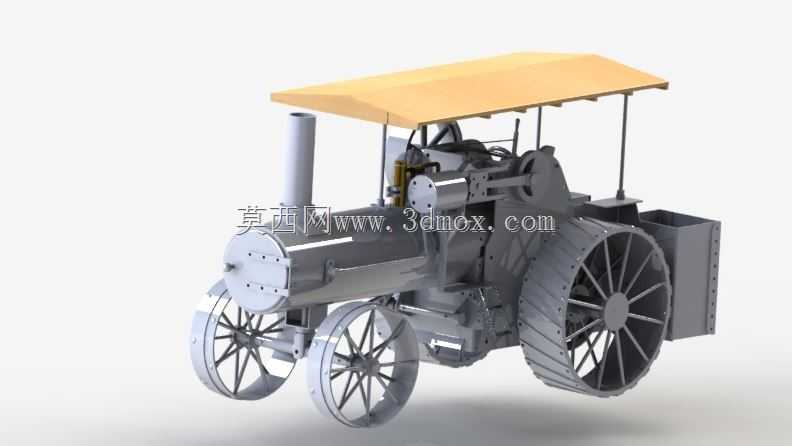

老式蒸汽牵引机车三维结构设计

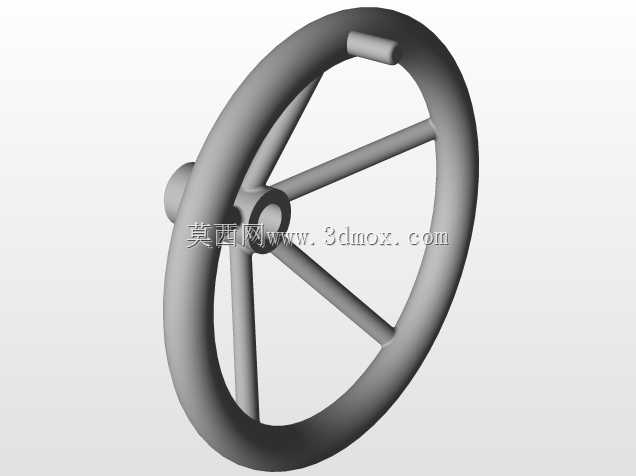

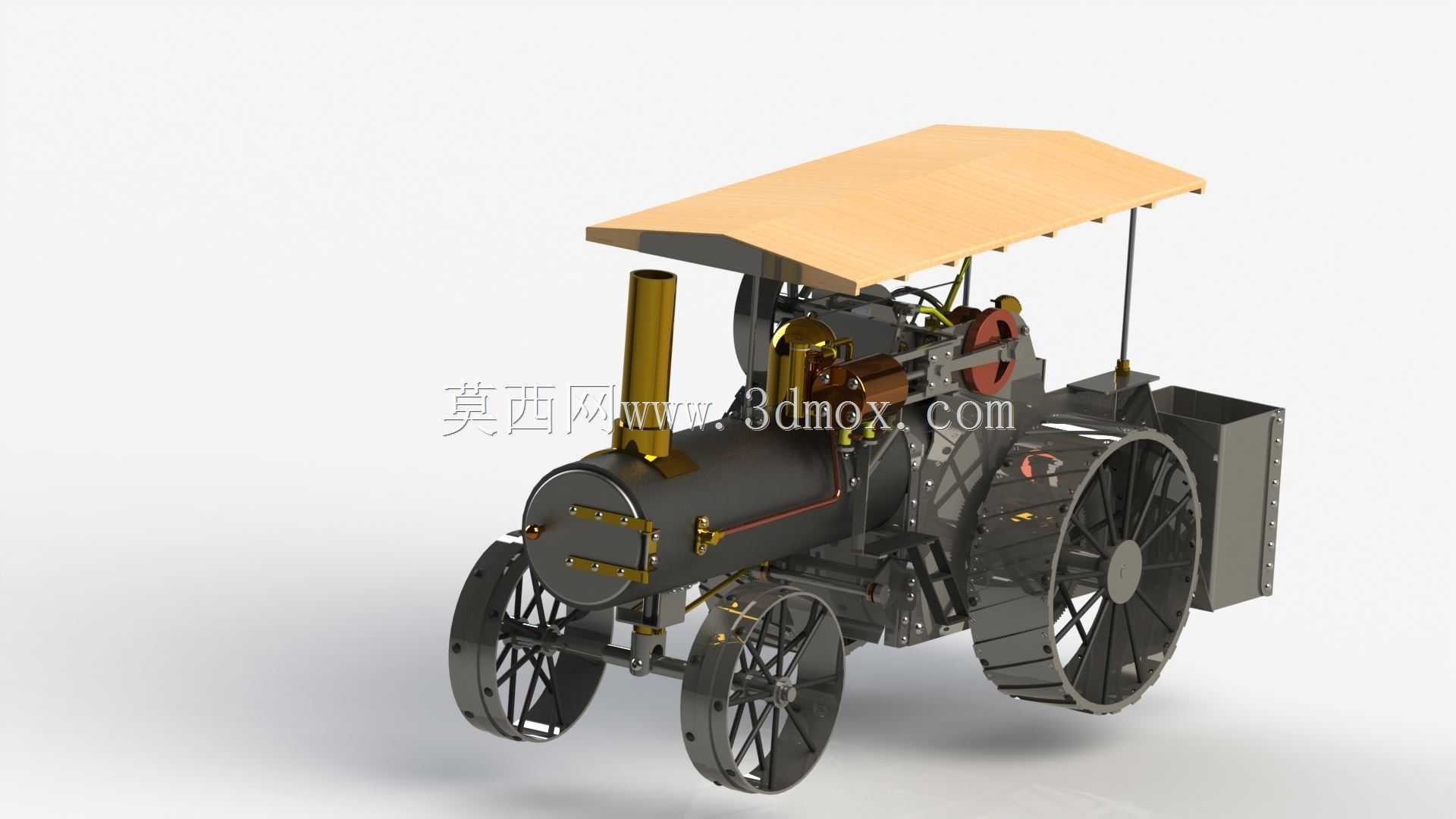

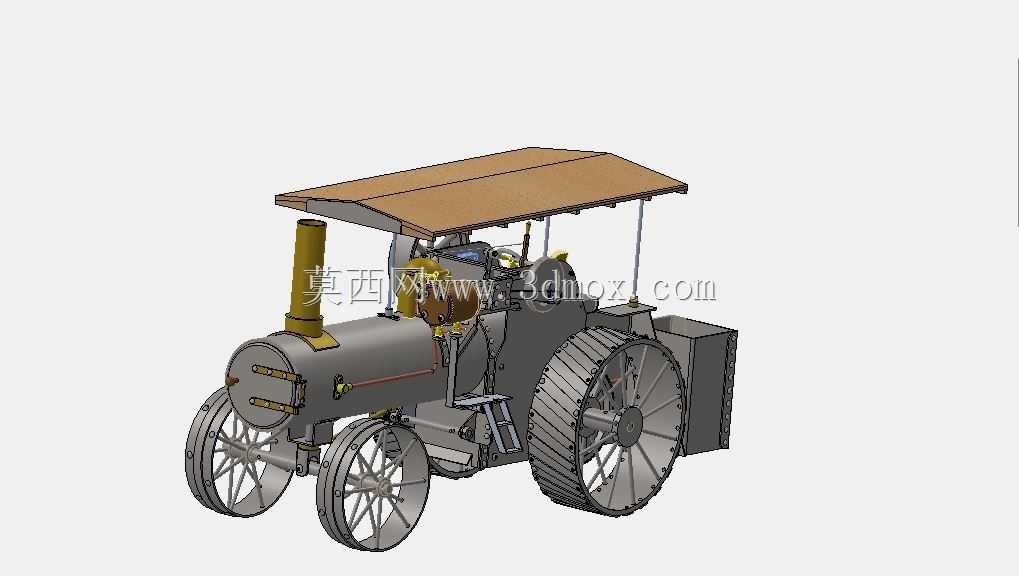

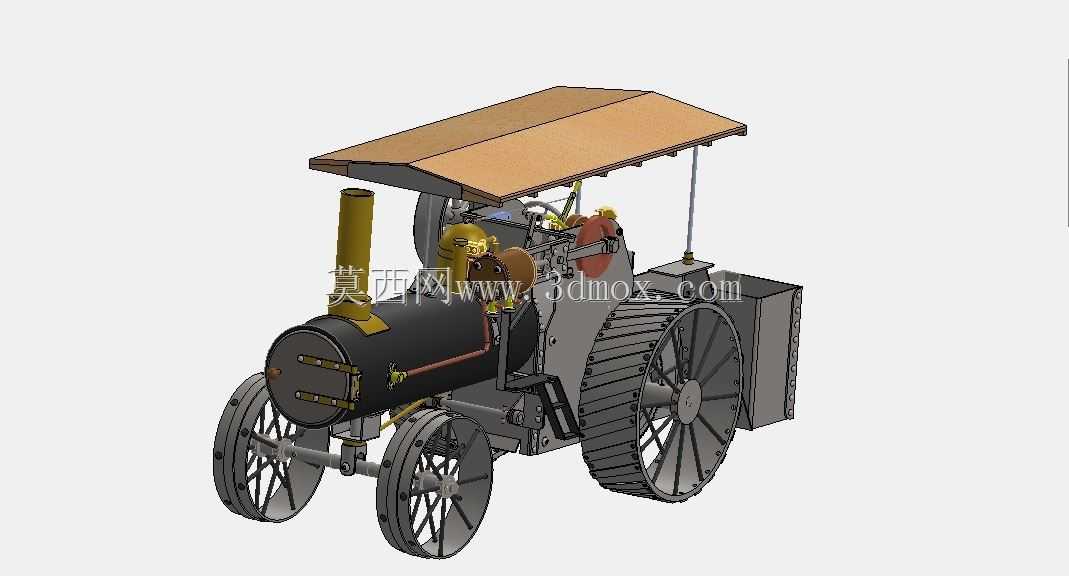

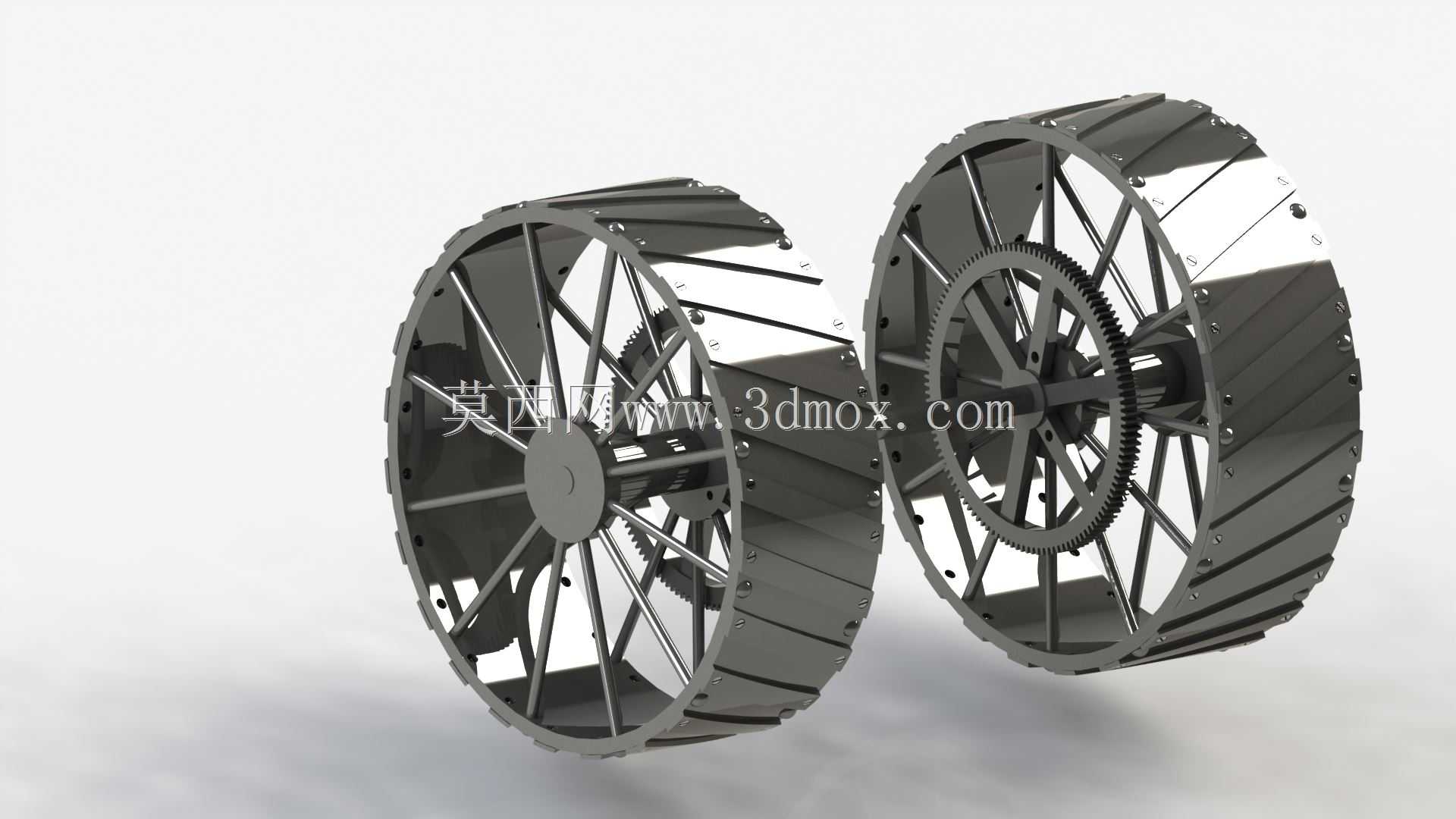

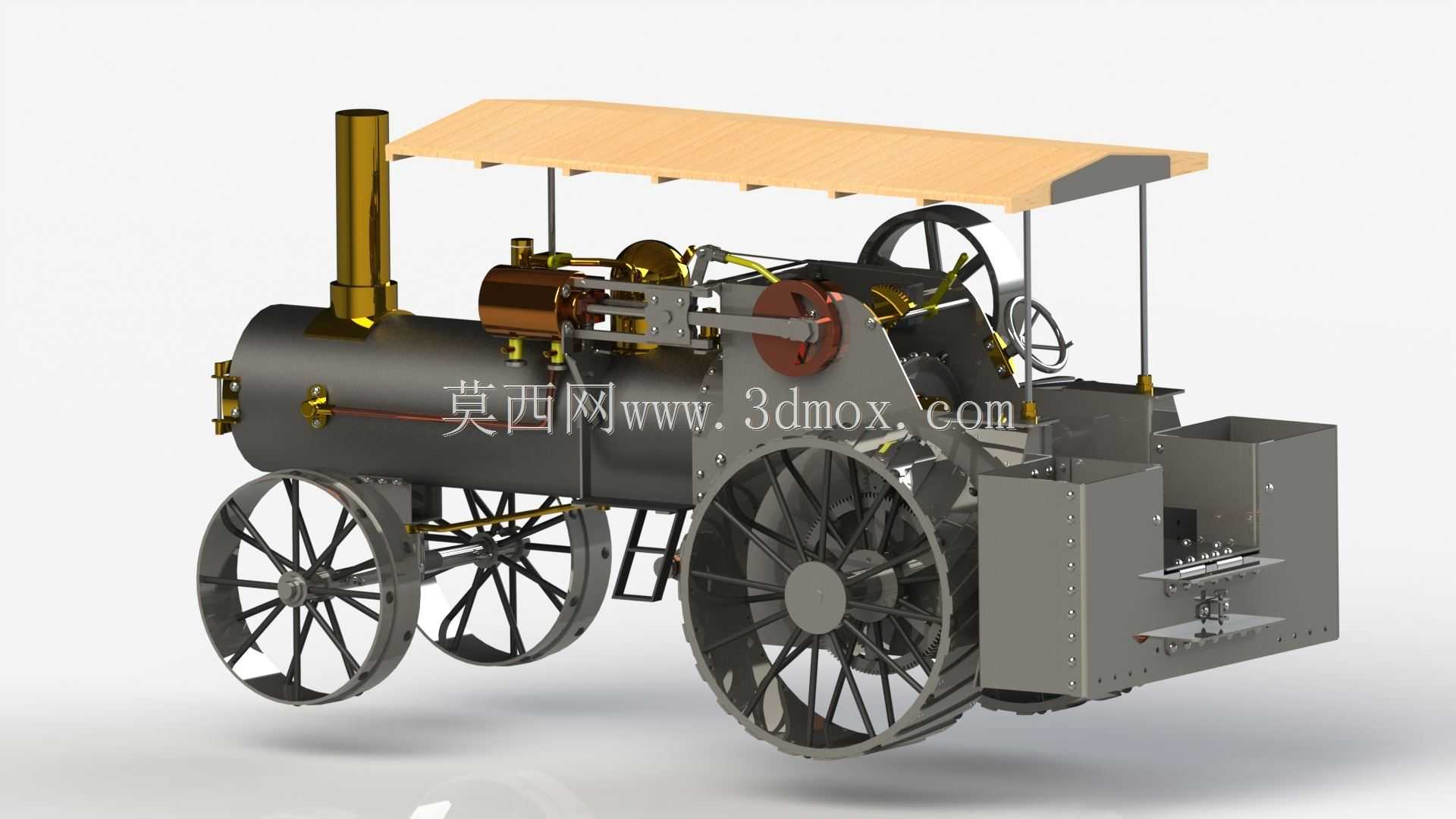

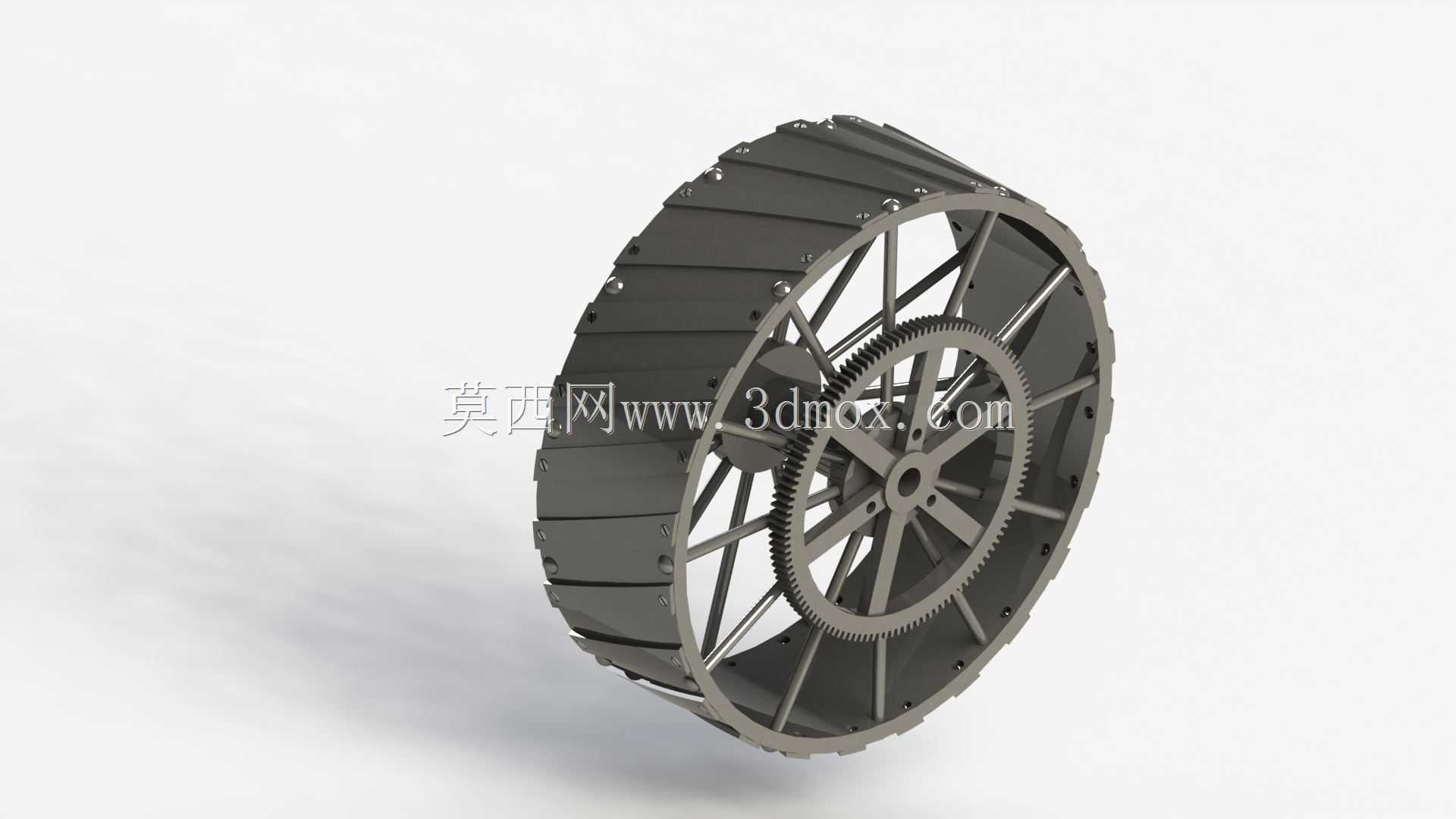

　　这款蒸汽牵引设备的三维结构设计，完整还原了早期蒸汽动力牵引装置的机械布局，可用于复古机械复原设计、早期农用动力设备结构研究、影视道具模型制作等场景，在近代农业机械发展历程中，这类蒸汽牵引装置曾承担农田犁耕、重型农具拖拽、乡村短途重载物资转运的核心功能，是内燃机普及前农用动力装备的典型代表。从功能特性来看，该设备以燃煤加热锅炉产生高压蒸汽作为动力源，通过外置的曲柄连杆机构将蒸汽活塞的直线往复运动转换为后轮的旋转扭矩，大尺寸带防滑齿的铸铁后轮能够在泥泞的农田土路中提供足够的抓地力，避免牵引重载作业时出现打滑空转的问题，前部的导向轮组通过立式转向柱与驾驶位的操纵机构连接，可实现小半径场地转向，适配农田地块分散、作业路径灵活调整的使用需求。

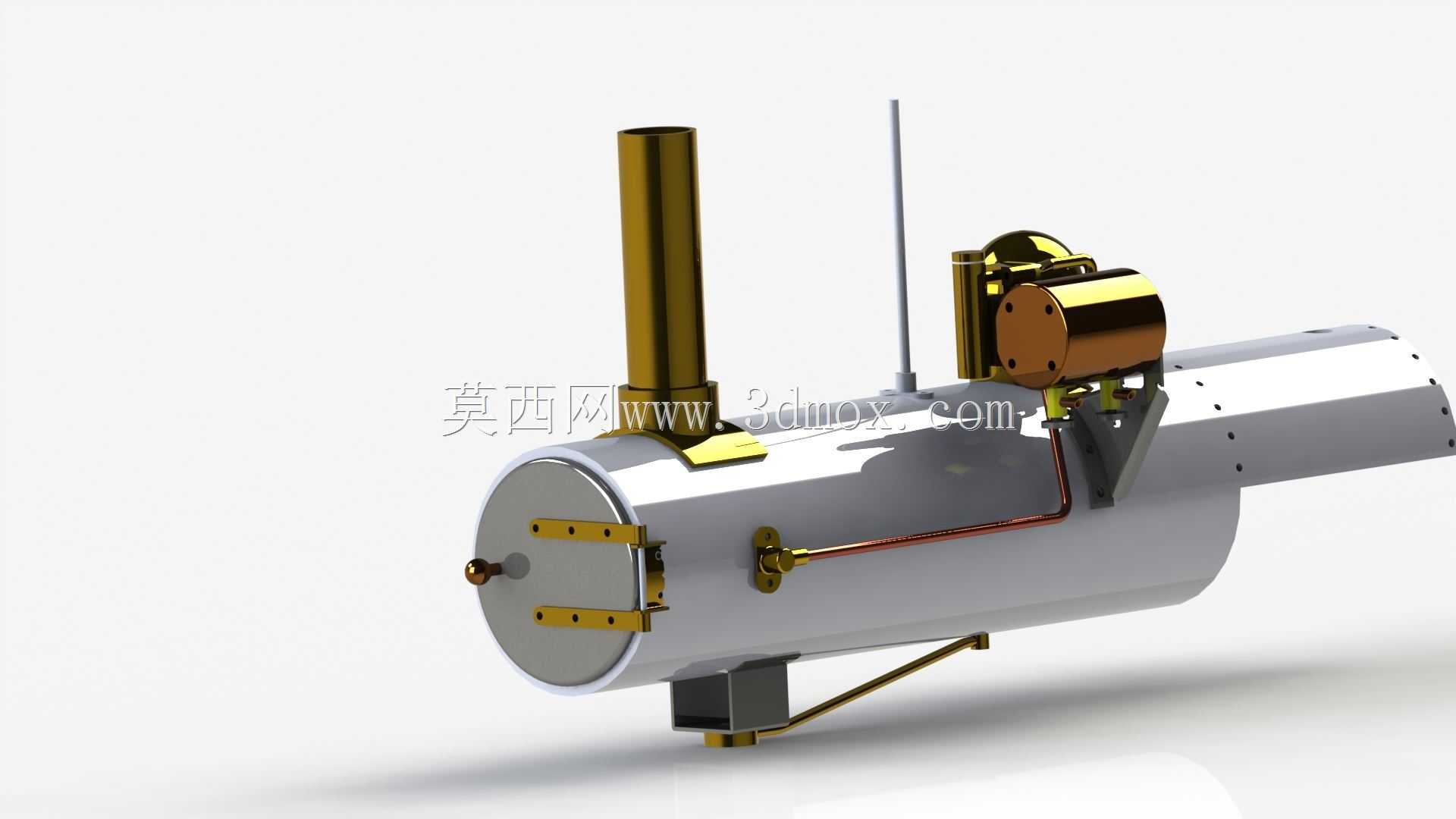

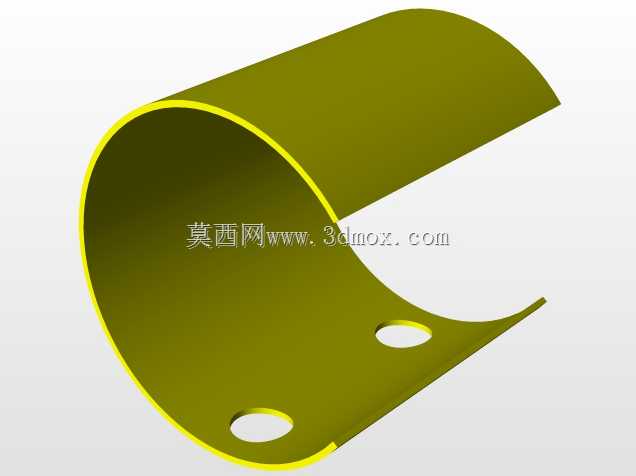

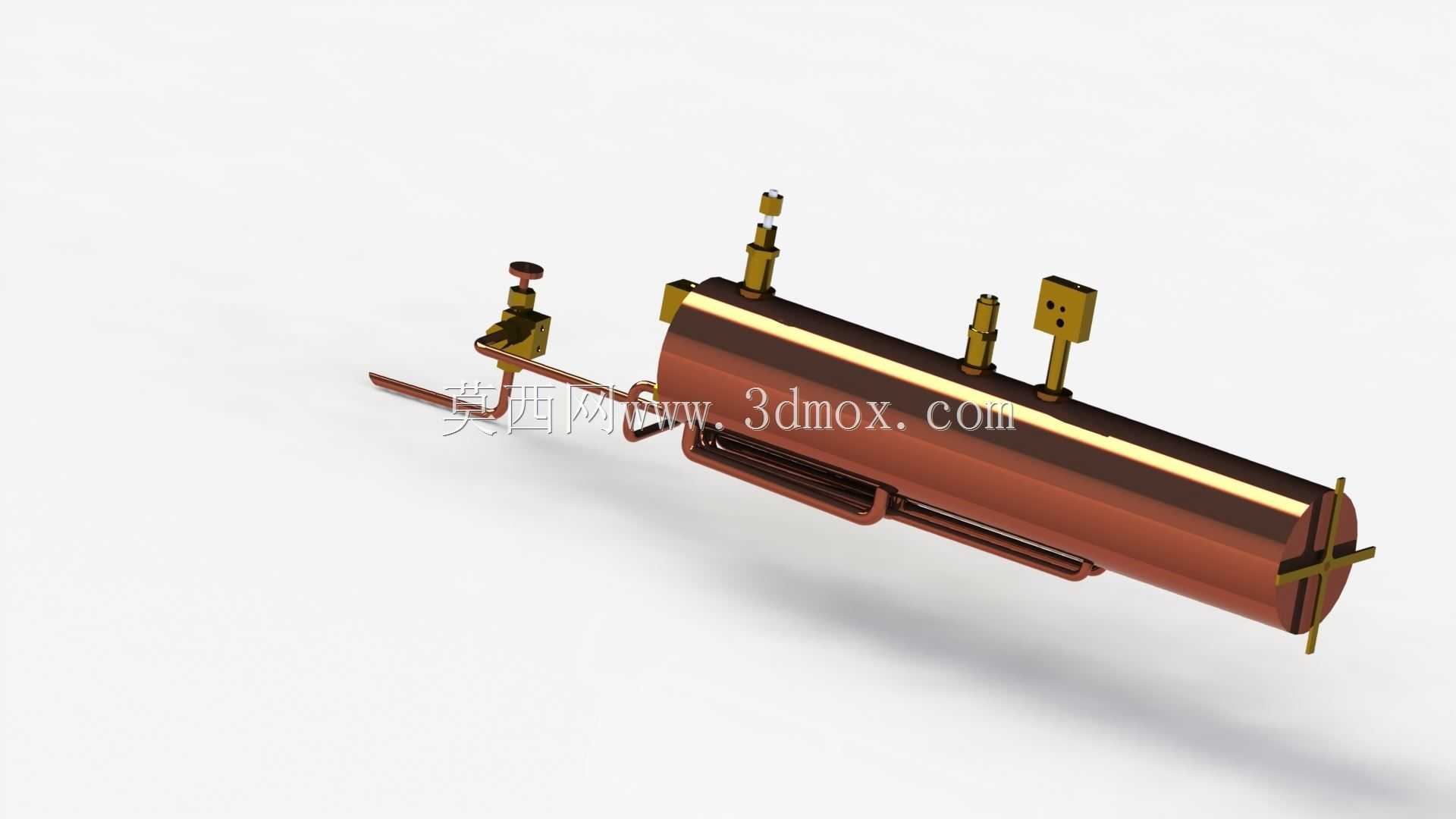

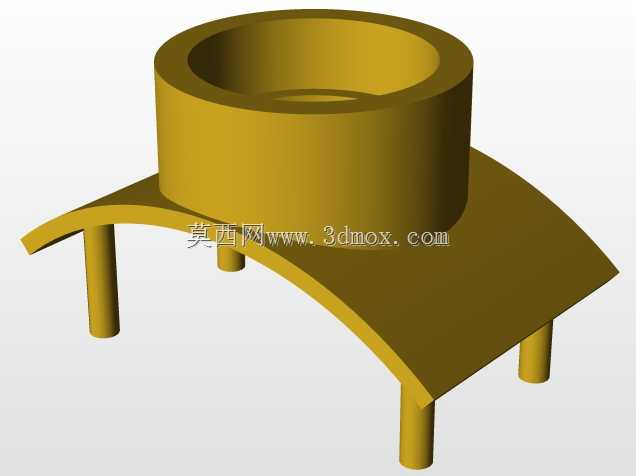

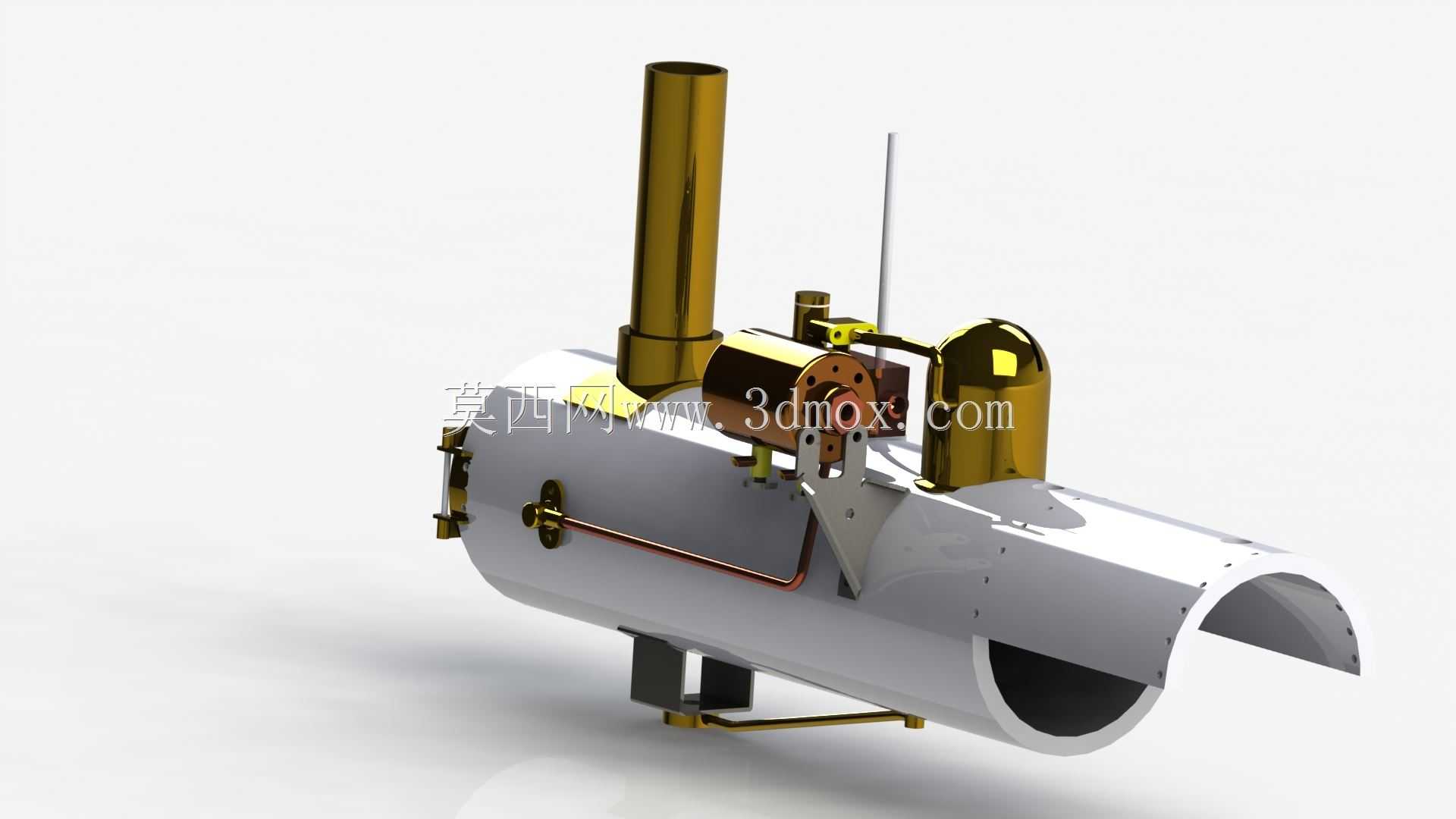

　　顶部的遮阳棚采用薄金属板弯折成型，通过四根立式支撑杆固定在车架上部，能够为操作人员遮挡日晒雨淋，提升长时间户外作业的操作舒适度，锅炉前部设置的铜质阀门组可实时调节蒸汽输出压力，匹配不同负载下的动力输出需求，锅炉侧面的飞轮结构能够储存活塞做功的冗余动能，平衡曲轴运转的转速波动，让设备行驶与作业过程更加平稳。在设计思路上，该模型优先还原了早期蒸汽牵引设备的结构可靠性，所有承重部件均采用厚重的铸铁材质建模，车架主体采用型钢铆接结构，无需复杂的焊接工艺即可实现足够的结构强度，适配早期工业加工的工艺水平；锅炉筒体采用卧式布置，重心贴近车架底部，能够有效降低整机重心高度，避免在凹凸不平的田间路面行驶时发生侧翻风险，

　　后部预留的牵引挂接结构可适配不同类型的农用挂具、犁具，无需额外改装即可完成多种农田作业任务。从安装边界与尺寸适配角度来看，该设备的轮距设计适配早期乡村道路的通行宽度，整机长度控制在可通过普通乡村木桥的尺寸范围内，后轮的离地间隙足够跨越田埂与浅沟，前部烟囱的高度设置既满足锅炉燃煤排烟的气流要求，又不会在通过乡村低矮树木、简易门楼时发生剐蹭；所有运动部件均预留了足够的运转间隙，活塞连杆与轮组的连接部位设置了润滑注油结构，可在日常维护时快速加注润滑脂，降低运转磨损，延长设备使用寿命。建模过程中完整还原了每一处机械连接结构，从锅炉的紧固箍带、轮组的辐条结构，到操纵杆的连接销轴、管路的走向布局，都按照实际机械装配逻辑进行搭建，可直接用于结构拆解教学、早期机械原理演示，也可作为同类复古动力设备设计的结构参考，帮助设计人员理解早期蒸汽动力设备的动力传递逻辑与结构设计思路，为复古机械复原、农用机械发展史研究提供精准的三维结构参考。
