五英寸规格HUDSON型美国机车结构件

　　该结构件对应窄轨铁路场景下的HUDSON型机车配套承载模块，主要应用于工矿厂区内部短距物料转运、旅游观光专线小型牵引机车、林业矿区专用轨道运输装备的车体主承载段设计环节，在整车布局中承担动力单元容纳、走行机构连接、上部车体载荷传递的核心作用。从实际使用场景来看，这类五英寸规格的窄轨机车多运行于轨距受限的厂区、景区、矿山支线，对车体构件的空间占用、安装适配性有极高要求，不能照搬标准轨距机车的结构尺寸，否则会出现转弯半径超限、轨距适配失效、隧道或厂区限界碰撞等实际工程问题。

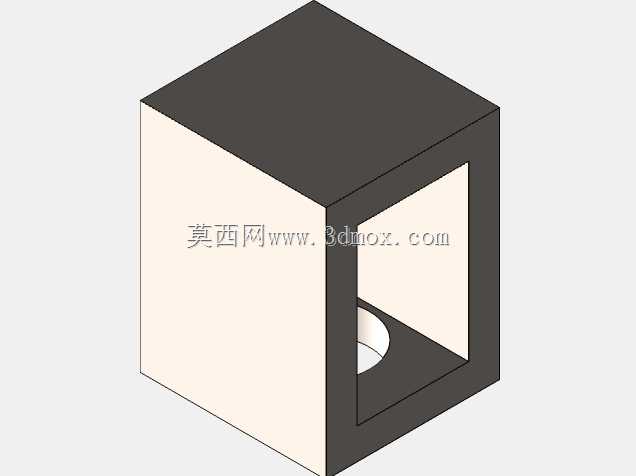

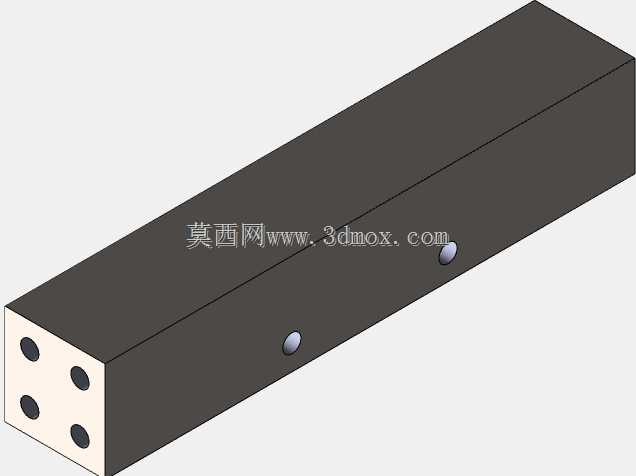

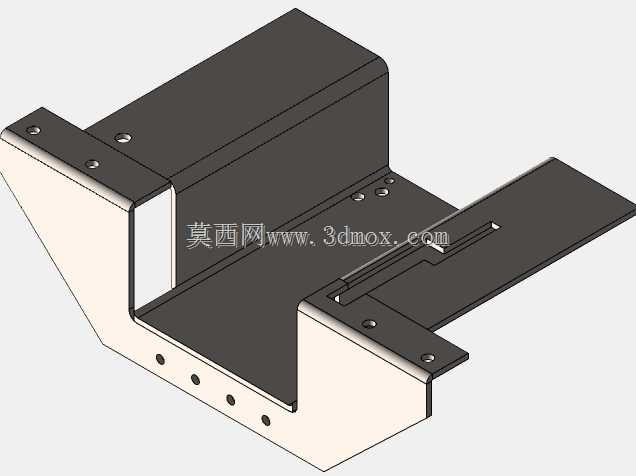

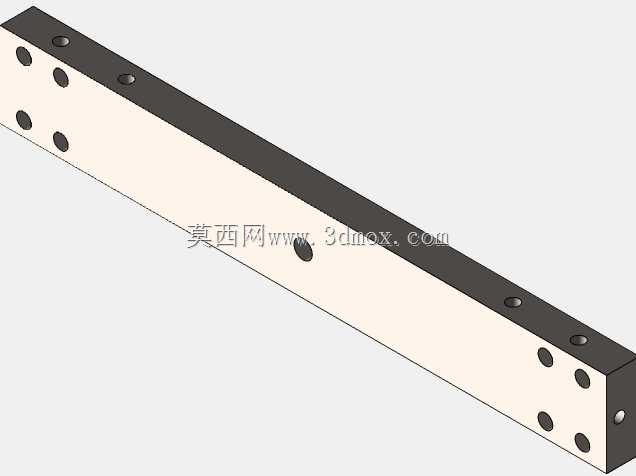

　　从功能特性上看，该构件为箱型焊接式承载结构，端面预留的四组安装孔用于对接机车端部的排障器、车钩连接座以及走行部的端梁固定位，侧面分布的两组定位凸台用于安装制动管路固定座、传感器走线支架，整体腔体内部可容纳机车的控制线缆、压缩空气管路以及部分辅助电气元件，无需额外在车体外部布设走线槽，既降低了户外运行时管线被落石、树枝剐蹭损坏的概率，也能让整车外轮廓更规整，减少窄道运行时的剐蹭风险。箱型结构的内部设置有三组横向加强筋，对应走行部弹簧上座的安装位置，能将上部车体的载荷均匀传递到转向架的承载点上，避免局部应力集中导致的焊缝开裂问题，在长期重载牵引工况下能保持结构稳定性。

　　设计思路上，该结构优先考虑窄轨场景下的空间利用率，整体采用等截面矩形箱体设计，在保证抗弯、抗扭截面模量满足牵引载荷要求的前提下，尽可能压缩横向与垂向尺寸，适配五英寸轨距对应的机车限界要求。端面安装孔采用对称式布局，同系列不同配置的机车可以共用该主承载构件，仅需要通过更换端部连接法兰即可适配不同型号的车钩、排障装置，减少了同系列车型的零部件种类，降低生产加工与后期运维的备件成本。侧面的定位凸台采用沉台设计，安装固定支架时凸台可以承担横向剪切力，固定螺栓仅承受轴向拉力，避免长期振动工况下螺栓受剪断裂，提升连接可靠性。

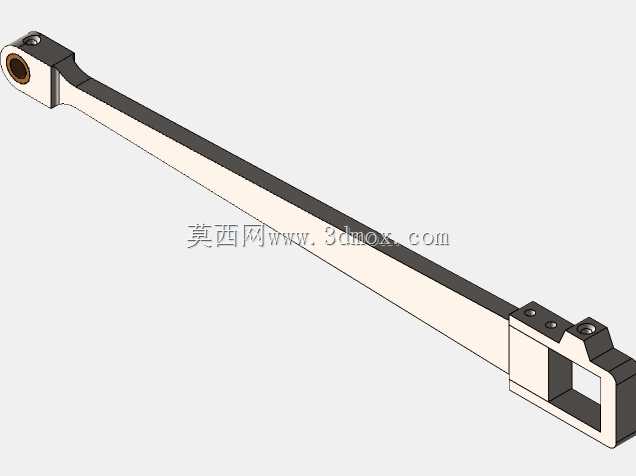

　　从安装边界来看，该构件的长度方向尺寸匹配两台两轴转向架的中心距要求，两端的安装孔位同轴度公差控制在0.1mm以内，保证与端梁对接时不会出现装配错位；垂向安装面的平面度公差符合轨道交通装备焊接构件的通用技术要求，与上部车体底架连接时不需要额外加装调整垫片即可保证贴合度；侧面定位凸台的位置与走行部制动单元的安装位完全对应，管路布设时可以直接沿构件侧面的预留走线空间排布，不需要额外弯管适配，减少管路接头数量，降低压缩空气泄漏的概率。构件的下部预留有走行部牵引拉杆的安装座接口，安装时不需要在主箱体上现场配焊，避免现场焊接导致的箱体变形问题，所有安装接口均在工厂焊接加工阶段完成机加工，保证装配精度。

　　在实际工程应用中，这类箱型主承载构件的建模过程需要重点关注安装孔位的位置度、不同接口之间的尺寸链校核，避免出现装配干涉问题。比如端面的车钩安装孔中心高必须与转向架心盘的中心高匹配，保证车钩在水平状态下与连挂车辆的车钩高度差在允许范围内，否则会出现连挂困难、运行中车钩脱开的风险；侧面的制动管路定位凸台位置需要避开转向架的弹簧跳动空间，保证机车在最大垂向振动行程下不会出现管路与运动部件剐蹭的问题。建模时对箱体的焊缝位置做了简化处理，将焊接坡口、焊脚尺寸的工艺要求整合到工程图中，三维模型重点保证各安装接口的尺寸准确性，方便后续设计人员在此基础上完成整车其余部件的装配校验，也可以直接导入有限元分析软件，对不同牵引载荷、不同冲击工况下的结构应力分布进行仿真计算，验证结构强度是否满足窄轨机车的运用要求。
