侧接式方变圆法兰三通管路连接件

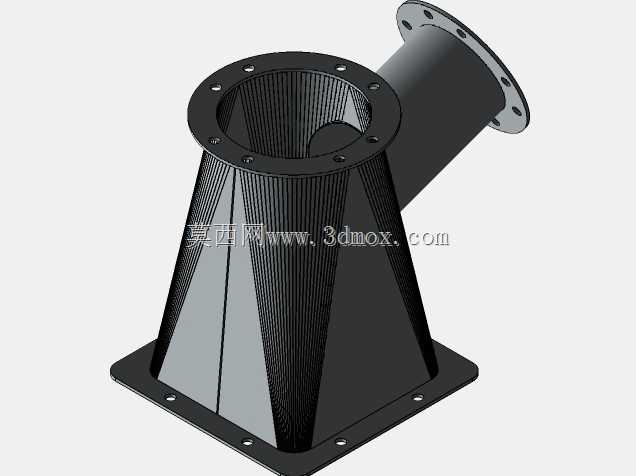

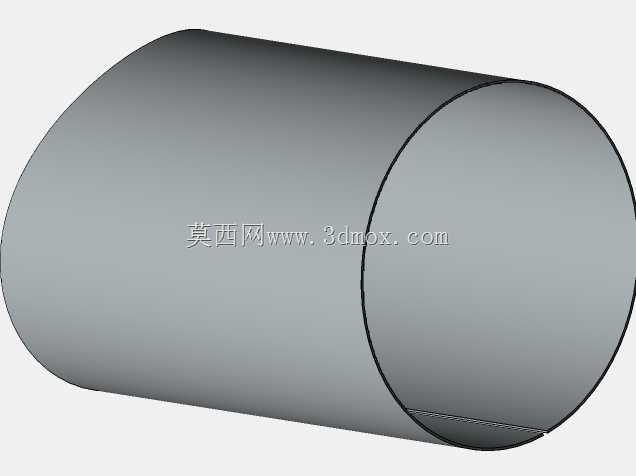

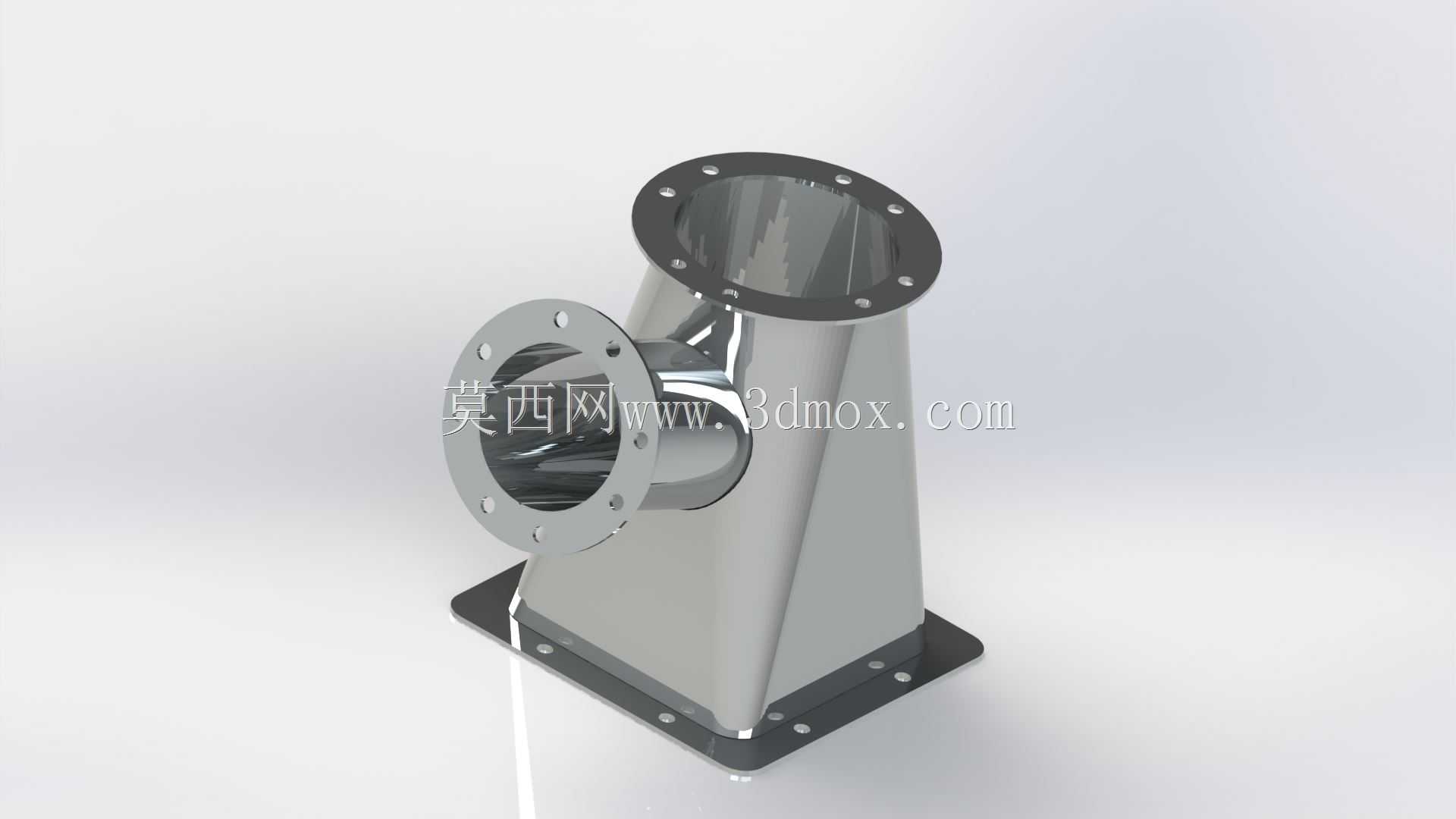

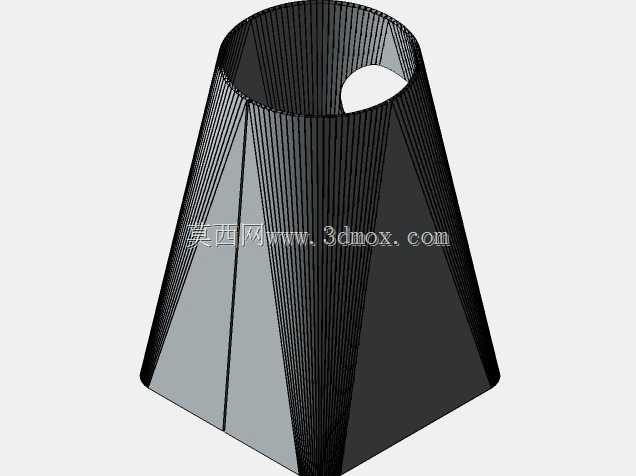

　　这类侧接式方变圆法兰三通，在工业通风、粉体气力输送、除尘系统管路中应用十分广泛，主要作用是在主路变径输送的同时，引出一路侧向支路，实现单管路的分流或合流功能，常见于车间除尘管网、粮食加工输送线、环保废气处理设备的管路衔接段。从结构功能来看，主体采用天圆地方的变径结构作为主通路，下方方形法兰端用于对接方形截面的设备出口或者方管管路，上方圆形法兰端对接圆形主输送管道，侧面斜向引出的圆形法兰接口则对接支路管道，三个接口均采用带螺栓孔的法兰结构，安装时通过螺栓配合密封垫即可完成紧固密封，无需额外焊接适配接头，能大幅减少现场管路改装的工作量。设计过程中，首先要考虑管路内部的流阻特性，侧接口与主通路的衔接处做了圆弧过渡处理，

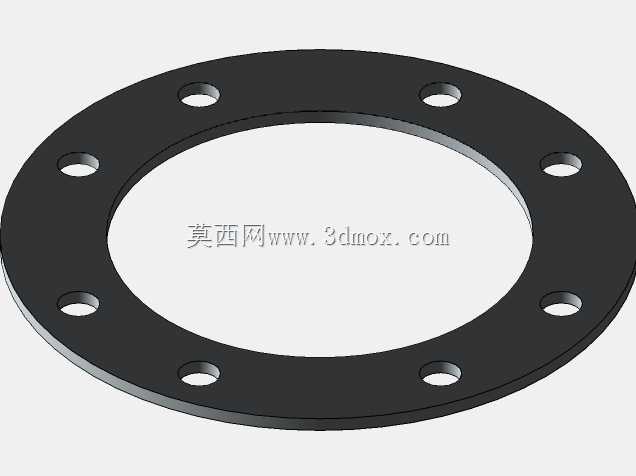

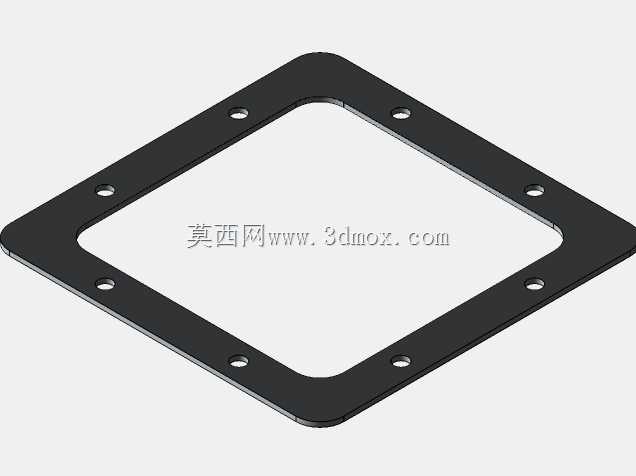

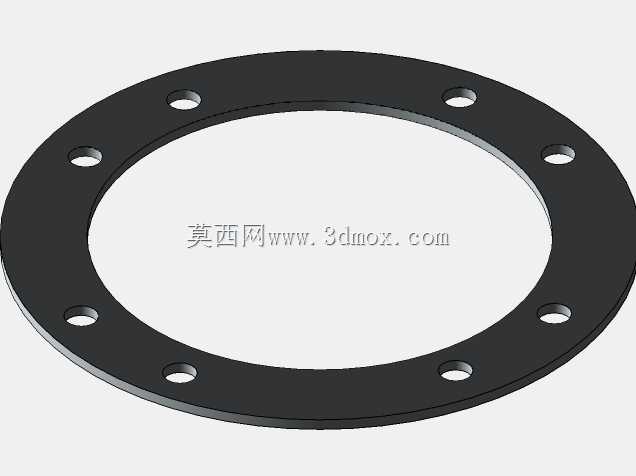

　　避免直角结构造成的气流涡旋、粉料堆积问题，尤其是输送粉体物料的场景，顺滑的内壁过渡能有效降低物料挂壁堵塞的概率，减少管路运维的清理频次。钣金折弯成型的主体结构，壁厚根据输送介质的特性匹配，常规通风除尘场景下选用1.5-2mm厚度的冷轧钢板即可满足强度要求，如果是输送磨损性较强的矿粉、砂石粉料，可适当增加壁厚或者在内壁贴附耐磨衬层。安装边界方面，下方方形法兰的螺栓孔沿四边均匀分布，孔位间距符合通用管路法兰的安装标准，上方圆形法兰与侧接圆形法兰的螺栓孔均采用等分圆周排布，能适配不同安装角度的对接需求，整体结构的安装高度控制在常规管路接驳的预留空间范围内，不会出现与周边管线、设备支架干涉的问题。实际选型时，需要根据主路与支路的管径参数、

　　输送介质的流速、工作压力来确认各接口的法兰尺寸，该结构的主路方端到圆端的变径锥度经过优化，既保证了变径过程的流态稳定，也控制了整体结构的重量，不会对管路支架造成过大的额外载荷。侧面接口的倾斜角度经过流场仿真验证，在合流工况下，支路汇入的气流不会对主路气流造成明显的冲击扰动，分流工况下也能保证支路的流量分配符合设计预期，避免出现支路风量不足、物料输送不畅的问题。法兰端面的平面度在成型后会做校平处理，保证安装时密封垫能均匀受压，减少漏风、漏料的隐患，所有折弯处的圆角处理也避免了钣金加工过程中的应力集中问题，提升结构的长期使用强度，在负压输送的工况下也不会出现结构吸瘪变形的情况。
