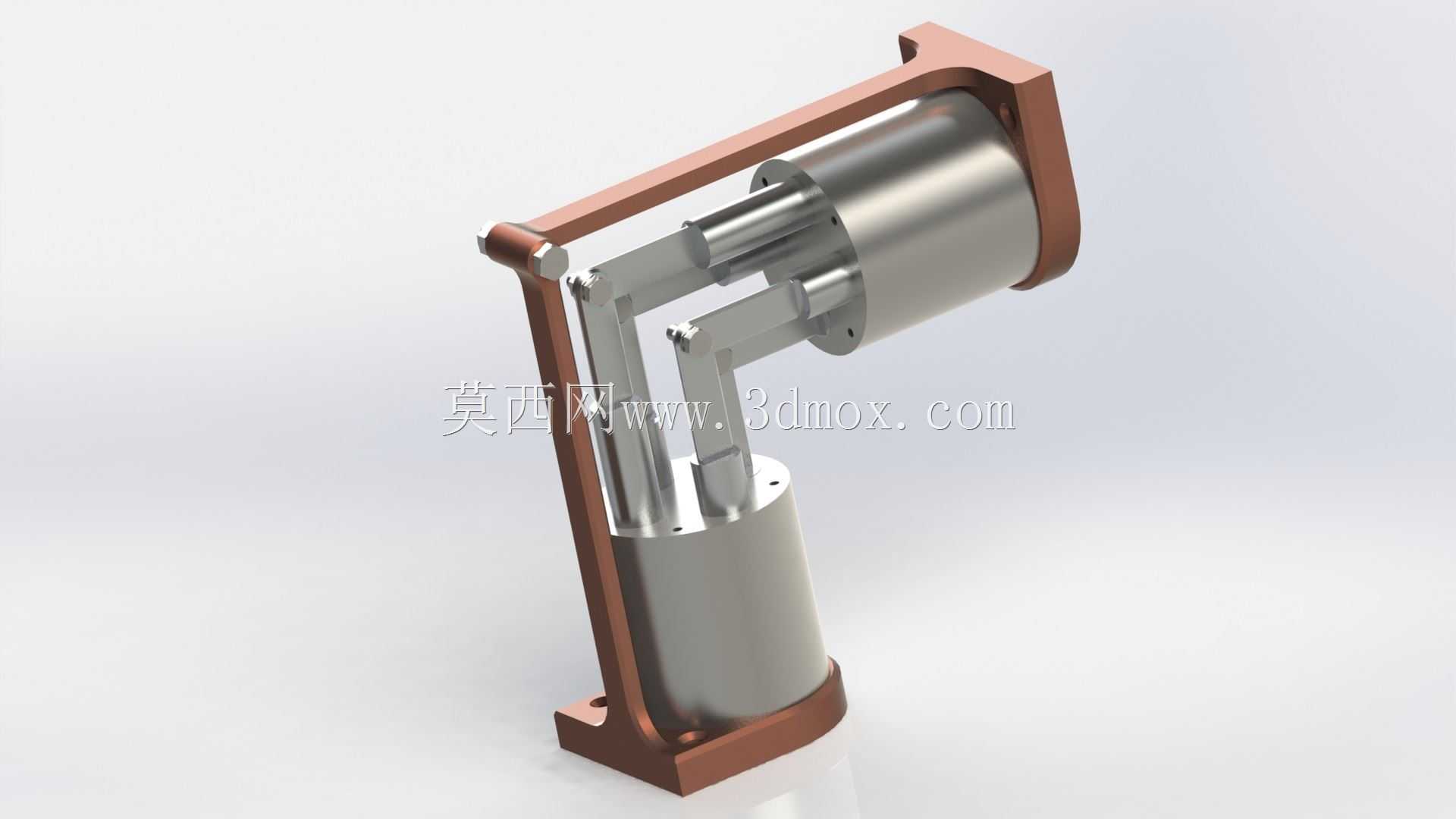

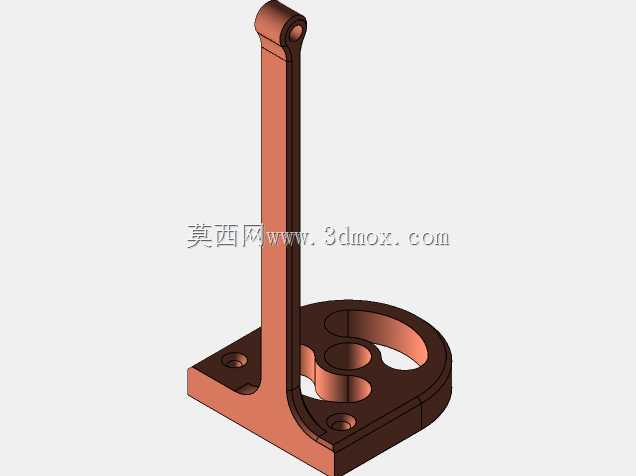

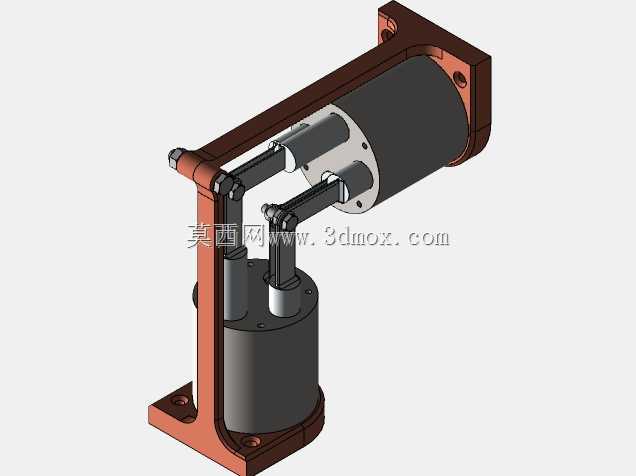

这套双缸摆臂式振荡传动结构,核心应用场景集中在小行程高频往复摆动的工业工位,常见于轻工生产线的物料拨送、小型工装的角度切换、试验台架的振荡加载单元,区别于常规旋转输出的传动结构,其输出端为定角度的圆弧摆动,不需要额外加装曲柄滑块转换机构,能直接对接需要摆角输出的执行端,减少中间传动环节的间隙累积。从结构布局来看,整体采用上下对称的双缸体配合中间平行四边形摆臂的设计,底部缸体通过一体式铸铜支撑座固定在安装基准面上,支撑座自带两个沉头安装孔,安装时可直接通过内六角螺栓固定在型材机架或钢板台面上,安装基准面的平面度要求控制在0.1mm以内,避免缸体安装偏斜导致活塞杆运行卡滞。上部缸体通过L型铸铜支架与底部支撑座形成刚性框架连接,
支架的折弯处做了R3的圆角过渡,避免应力集中在长期交变载荷下出现支架断裂的问题,上下两个缸体的轴线平行度公差控制在0.05mm范围内,保证两个活塞杆的伸出收回动作同步性。中间的摆臂组件采用双平行铰接臂结构,每个铰接臂与缸体活塞杆的连接端都配置了自润滑铜套铰接点,铰接点的销轴采用40Cr调质处理,表面硬度达到HRC28-32,能够承受长期摆动带来的磨损,铰接点的配合间隙控制在0.02-0.04mm之间,既保证摆动灵活无卡滞,又不会因为间隙过大导致摆臂末端出现晃动超差。设计过程中优先考虑了传动的平稳性,双缸采用反向通油的驱动逻辑,当上部缸体活塞杆伸出时,下部缸体活塞杆同步收回,带动摆臂绕铰接点做定角度摆动,
摆动角度范围可通过调整缸体的行程限位块进行调节,常规配置下的摆角范围为0-45度,能够覆盖绝大多数小角度摆动工位的需求。在安装边界方面,整体结构的安装底座投影尺寸为120mm*80mm,总高度在摆臂处于零位时为210mm,摆臂摆动到最大角度时的横向最大伸出量为130mm,选型时需要预留至少15mm的周边安全间隙,避免摆臂运行过程中与周边设备构件发生干涉。结构的所有外露金属件都做了表面处理,铸铜支架与支撑座采用喷砂氧化处理,缸体外筒采用抛光镀硬铬处理,既提升了表面耐磨性能,也能在常规工业环境下具备基础的防锈能力,适合在无强腐蚀的车间环境中长期使用。从功能特性来看,这套结构没有额外的电控元件,纯机械液压驱动的形式可靠性更高,

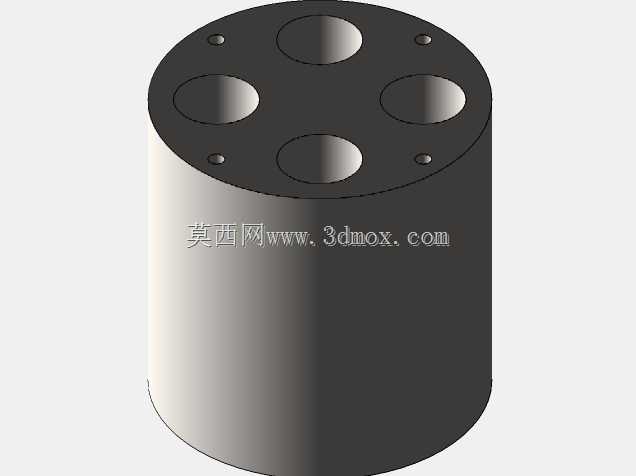

在频繁往复摆动的工况下,运行寿命比同规格的电机驱动摆台更长,维护时只需要定期给铰接点加注润滑脂,检查缸体密封件的老化情况即可,不需要复杂的校准工序。设计时特意将两个缸体的进出油口设置在缸体的侧下方位置,接管后油管不会超出安装底座的投影范围,不会与摆臂的运动轨迹产生干涉,整体布局非常紧凑,适合安装在空间受限的工装工位上。摆臂的末端预留了标准的螺纹安装孔,可以直接加装拨叉、夹具、压头等执行末端,不需要额外做转接板设计,减少了用户的二次设计工作量。在受力层面,双平行臂的结构能够让摆臂末端承受垂直于摆动平面的额外载荷时,将力均匀分散到四个铰接点上,不会出现单臂结构的偏载问题,额定工况下摆臂末端可承受最大50N的径向载荷,完全满足轻工工位的物料推送、工件翻转等作业需求。
