双非中心流道偏心壳体管道连接结构

　　该结构属于管路系统中的偏心转向连接部件，核心应用于存在空间错位的流体输送管路场景，常见于粉体气力输送、低压通风排气、小颗粒物料输送的管路布局中，可在不额外增加多段弯头拼接的前提下，实现两个轴线存在偏心距的管路端口对接，同时在壳体内腔预留出足够的流体缓冲空间，避免直角弯头带来的流道突变阻力激增问题。从实际使用场景来看，这类偏心连接结构多用于车间除尘管路的错位对接、粮食加工行业的物料输送管路转向、小型通风系统的风道变向连接，相比标准同心弯头加直管段的拼接方案，该结构的整体安装占用空间更小，连接密封点更少，能有效降低管路系统的泄漏风险与安装工时。

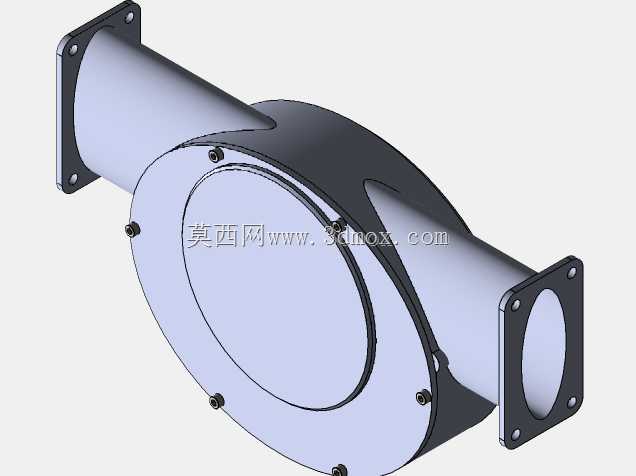

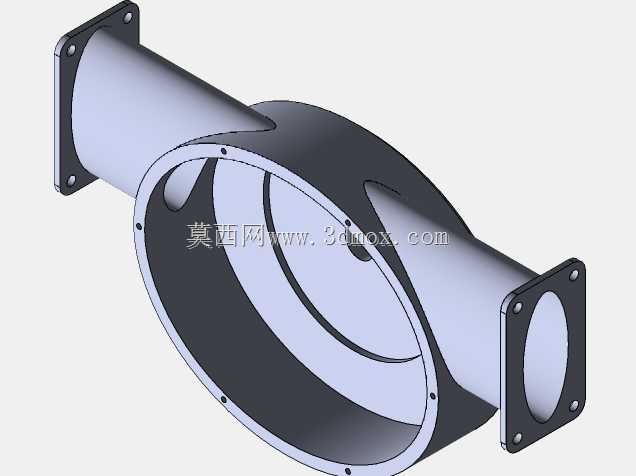

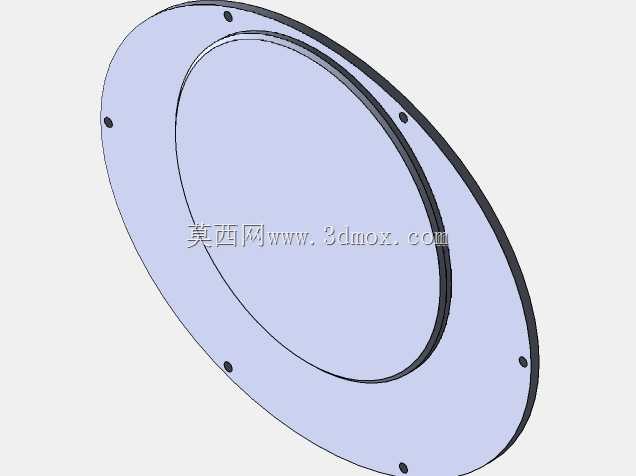

　　结构设计上，主体采用圆形偏心壳体作为核心容腔，两个连接管段的轴线均偏离壳体中心轴线，且两个管段轴线呈垂直布局，管段端部均采用方形法兰安装面，法兰面预留均匀分布的螺栓安装孔，可直接与对应规格的方形端口管路、设备出风口进行对接，无需额外加装转换接头。壳体采用上下分体式装配结构，沿壳体圆形端面的周向均匀布置紧固螺钉，可实现壳体的快速拆装，方便后期对壳体内腔进行清理、检修，尤其适配输送介质存在少量杂质、易残留挂壁的使用场景，无需整体拆卸管路即可完成内腔维护。

　　从安装边界来看，两个方形法兰的安装面均做了铣平加工，平面度满足管路密封的公差要求，法兰上的安装孔位置公差控制在±0.1mm范围内，可与标准方形法兰接口实现无偏差适配；壳体的圆形外轮廓直径大于两个连接管段的外径，安装时需预留出壳体周向的装配操作空间，尤其是周向紧固螺钉的拆装空间，避免安装后螺钉被周边结构遮挡无法操作。连接管段的长度经过优化设计，既保证法兰对接时的管段插接深度满足密封要求，又不会因为管段过长导致整体结构的悬臂长度过大，降低管路运行过程中振动带来的连接疲劳风险。

　　功能特性方面，偏心布局的壳体内腔可有效降低流体转向时的局部阻力，相比直角弯头，该结构的流道过渡更平缓，流体在壳体内形成的涡流区域更小，输送过程中的压力损失可降低15%左右，尤其适配低压大风量的通风输送场景，能减少风机的出力损耗。分体式的壳体结构同时兼顾了加工工艺性，壳体的上下两部分均可采用板材冲压或者铸造成型，加工难度低，成型后只需对结合面、法兰面进行精加工即可满足装配要求，相比整体式铸造的异形弯头，生产良率更高，加工成本更低。

　　设计过程中，针对不同输送介质的特性，可对壳体内腔的过渡圆角进行调整，若输送磨损性较强的粉体物料，可适当加大内腔过渡圆角，减少介质对壳体内壁的冲刷磨损；若用于普通通风场景，可在保证结构强度的前提下适当减薄壳体壁厚，降低整体结构重量。法兰面的密封形式可根据输送介质的压力等级选择，低压场景下可采用橡胶密封垫贴合密封，压力稍高的场景可在法兰面加工密封槽，加装O型密封圈实现可靠密封。周向布置的紧固螺钉规格根据壳体尺寸、工作压力进行匹配，保证壳体结合面的压紧力均匀，避免出现局部密封不严的问题。

　　实际选型应用时，需重点核对两个连接管段的偏心距、法兰的安装孔位尺寸与现场管路的匹配度，同时确认壳体的最大外轮廓尺寸是否满足现场安装空间要求，避免出现安装干涉。该结构的整体刚性经过优化，两个连接管段与壳体结合处均做了加强过渡，可承受管路运行过程中的常规振动载荷，无需额外加装支撑结构即可稳定运行，在空间受限的管路布局场景中，相比标准管路配件的组合方案具备更突出的适配性。
