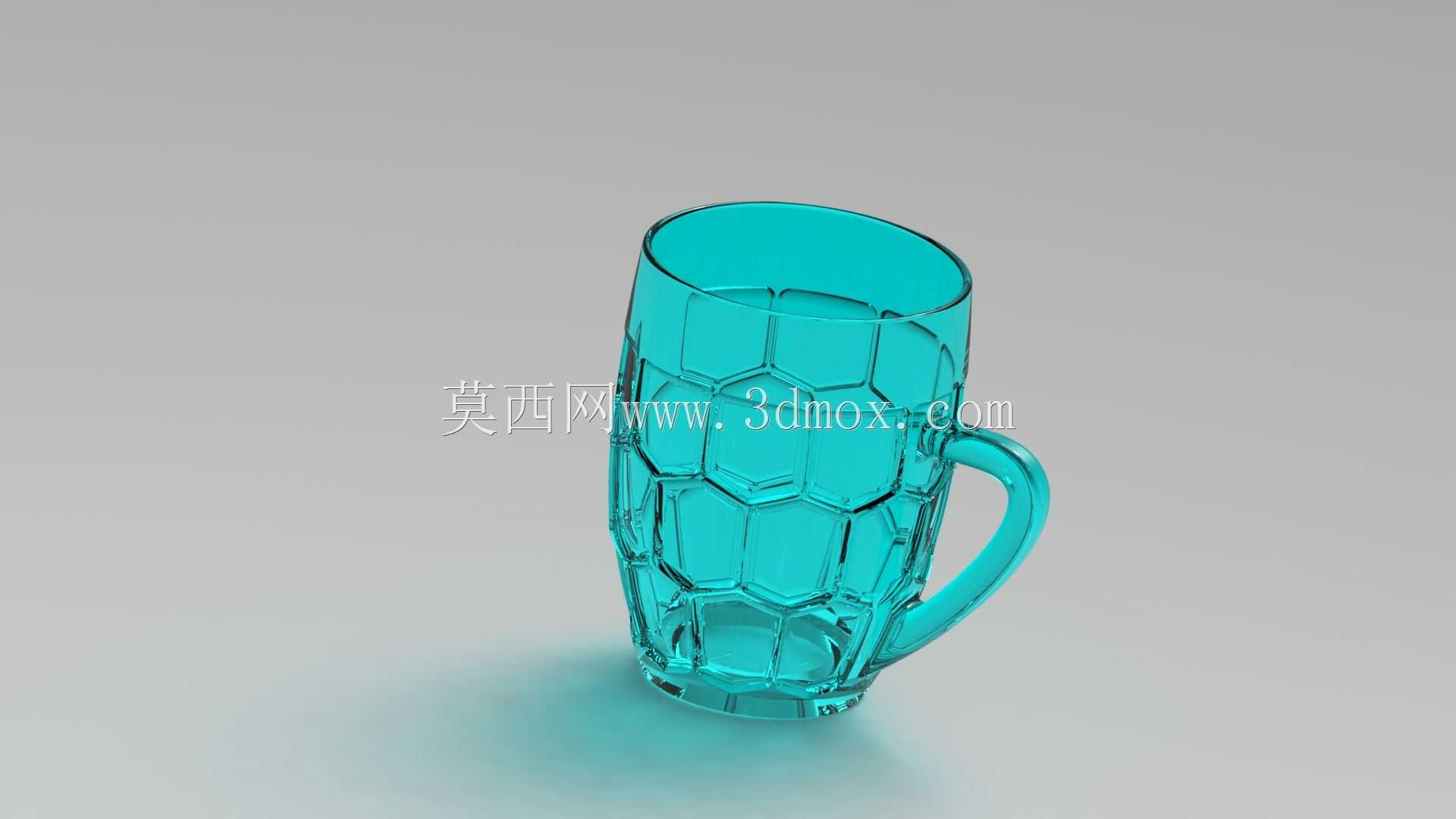

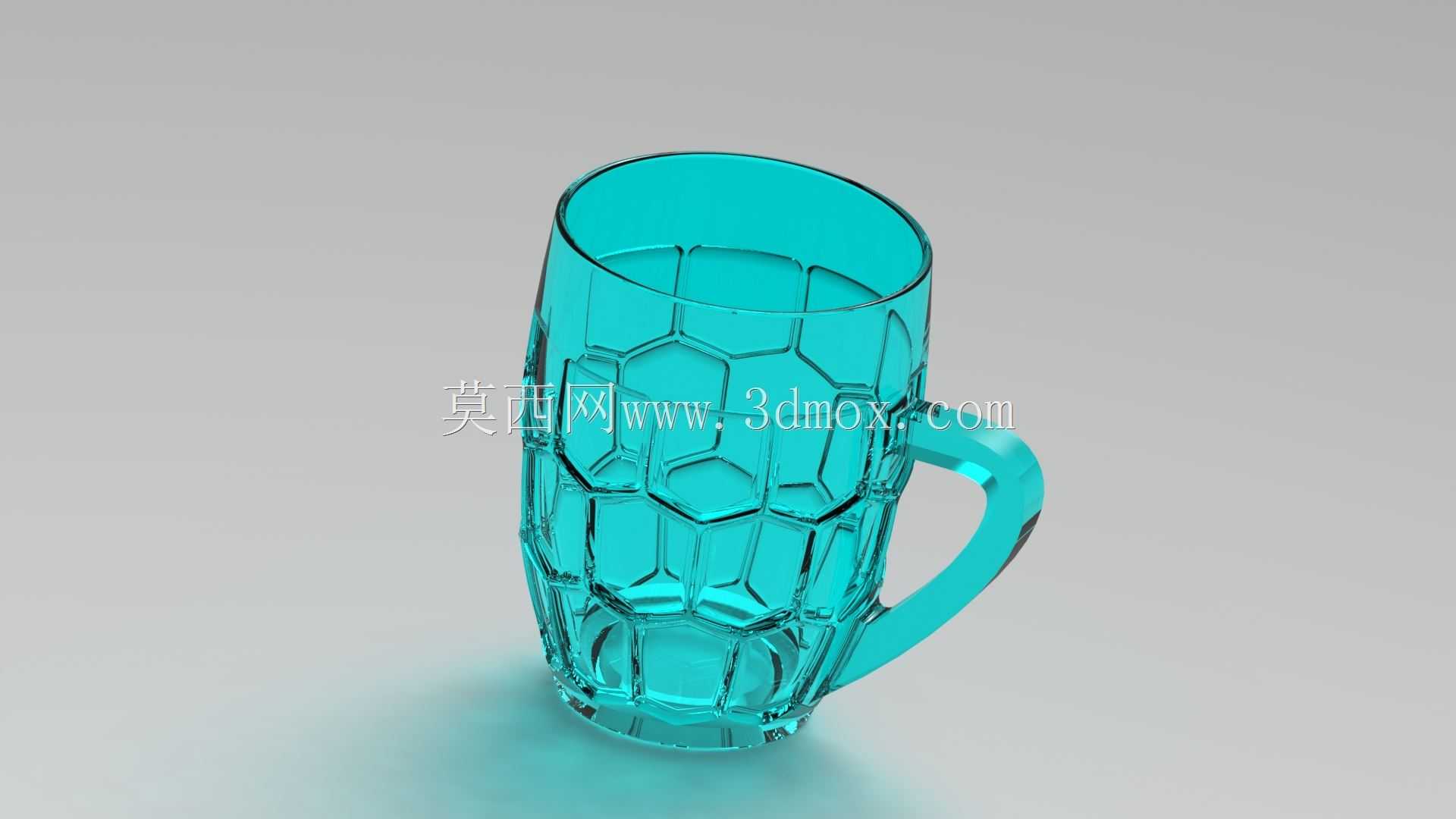

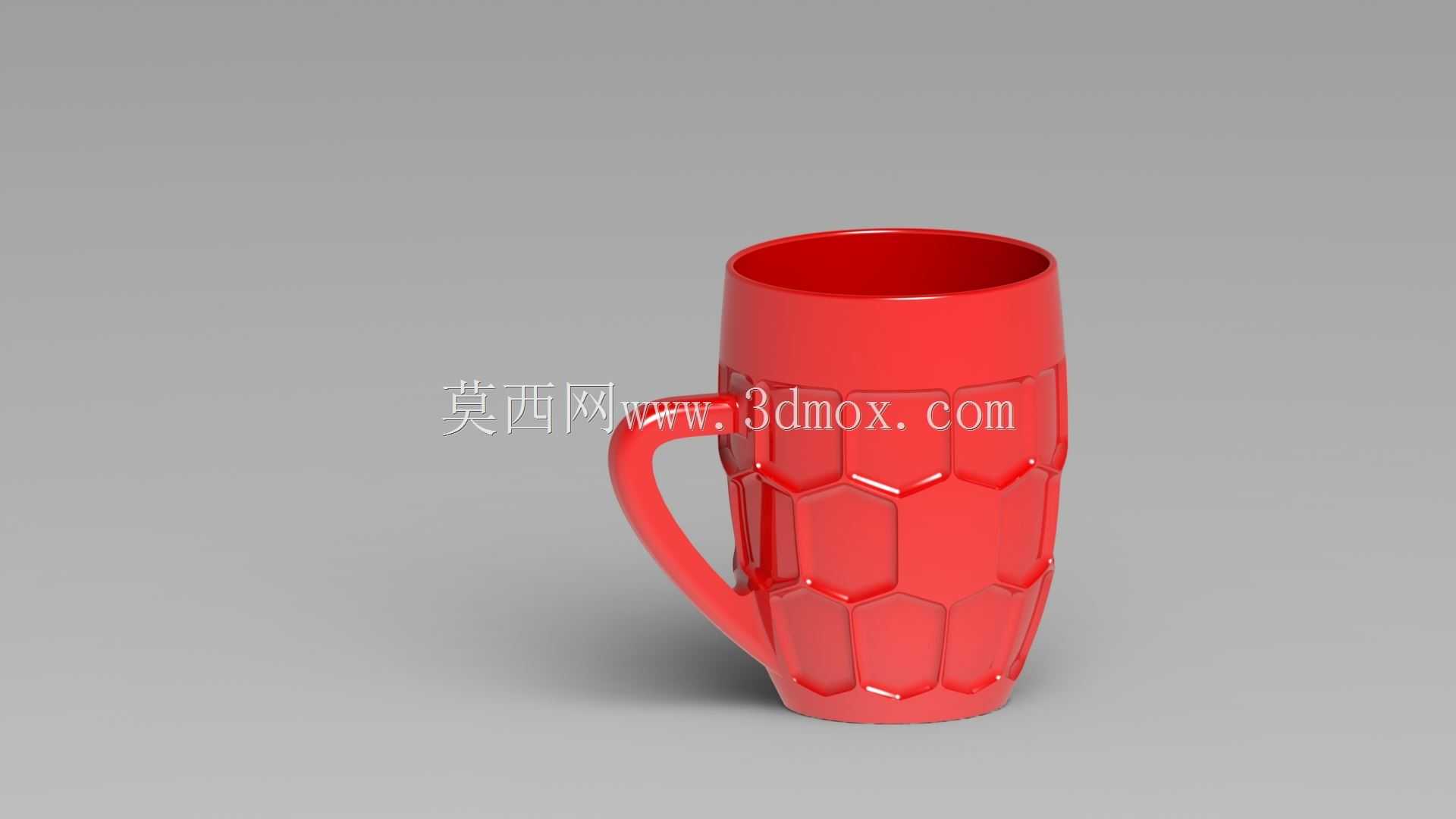

带蜂窝纹理带把手透明啤酒杯结构设计

　　日常餐饮场景中，啤酒杯是酒吧、大排档、家庭聚餐等场景的常用盛具，这款带蜂窝纹理的带柄啤酒杯，在结构设计上兼顾了握持稳定性、盛液安全性与外观辨识度。从实际使用场景出发，这类杯子主要用于盛装冰镇啤酒、气泡类冷饮，设计时首先考虑了手持时的防滑需求，杯身外侧的蜂窝状凹凸纹理并非单纯装饰，每一处六边形凹陷的深度控制在1.5mm左右，既能够在杯壁凝结冷凝水时增加手部与杯面的摩擦力，避免湿滑脱手，又不会因为凹陷过深导致清洗时残留污渍，纹理的棱边全部做了R0.8mm的圆角过渡，没有尖锐棱角，防止日常拿取时划伤手部。杯身整体采用上宽下窄的锥度设计，杯口直径比杯底直径大18mm，这个锥度比例一方面适配常规的啤酒杯堆叠收纳需求，

　　空杯状态下可以多个嵌套放置，减少仓储与吧台的占用空间，另一方面倾倒液体时，锥度结构能够引导液流顺着杯壁流下，减少啤酒倾倒时产生的过量泡沫，保证饮用口感。把手部分采用一体化连接结构，与杯身衔接的位置做了加厚过渡处理，连接处的壁厚比杯身平均壁厚厚2mm，避免长期使用过程中把手与杯身衔接处出现应力开裂，把手的内圈弧度按照成年人手部握持的平均尺寸设计，握持空间的净宽度为35mm，能够容纳成年人四指穿入握持，把手的截面为椭圆形，贴合手指的握持曲面，长时间持握也不会产生硌手的不适感。杯底部分做了加厚的平底设计，底部边缘做了一圈0.5mm的凸起磨边，放置在光滑桌面时能够增加摩擦力，减少滑动倾倒的风险，同时加厚的杯底能够提升杯子整体的重心稳定性，

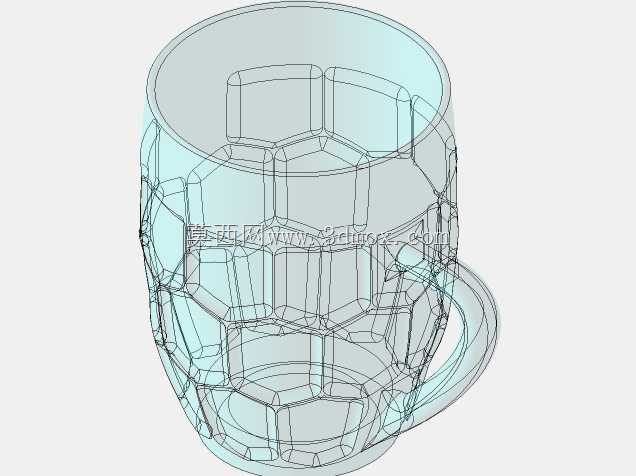

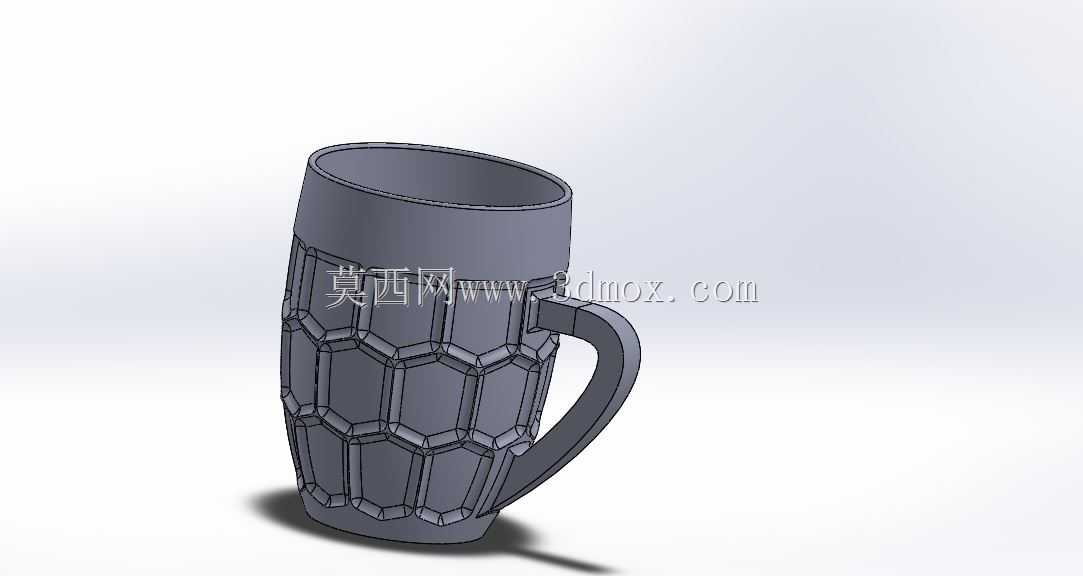

　　即使受到轻微的碰撞也不容易翻倒。杯壁的厚度控制在2.5mm，这个厚度既能够保证玻璃材质（或透明PC替代材质）的结构强度，日常轻微磕碰不容易碎裂，又能够维持较好的通透质感，同时对于冰镇饮品来说，合适的壁厚能够延缓外部热量传入杯内，延长饮品的保冷时间。从建模逻辑来看，这款杯子的建模首先通过旋转凸台生成杯身的基础曲面，之后在杯身表面投影蜂窝状的六边形网格线，通过曲面偏移命令生成凹凸的纹理结构，再单独绘制把手的扫描路径与截面轮廓，通过扫描特征生成把手结构，最后对所有衔接位置做圆角过渡与壁厚抽壳处理，抽壳时统一控制整体壁厚，仅在把手衔接处与杯底位置做局部加厚，保证结构强度的同时控制整体重量，装满500ml液体时整体重量控制在合理区间，

　　单手持握不会有过重的负担。在实际生产适配中，这个结构既适配玻璃吹制工艺，也适配透明食品级PC的注塑工艺，建模时预留的脱模斜度与圆角过渡，能够减少生产过程中的脱模阻力，降低次品率，杯身的纹理深度经过反复调整，既保证防滑效果，也不会在注塑或吹制过程中出现材料填充不足的问题。从使用边界来看，这款杯子的额定盛液容量为500ml，杯身总高度为150mm，杯口最大外径为85mm，能够适配常规的家用杯架、商用洗碗机的杯格尺寸，清洗与收纳都不需要额外预留特殊空间，杯口的卷边设计做了圆滑处理，饮用时贴合唇部，不会有锋利的边缘触感，同时卷边结构也提升了杯口的结构强度，日常磕碰杯口时不容易出现崩边破损的情况。
