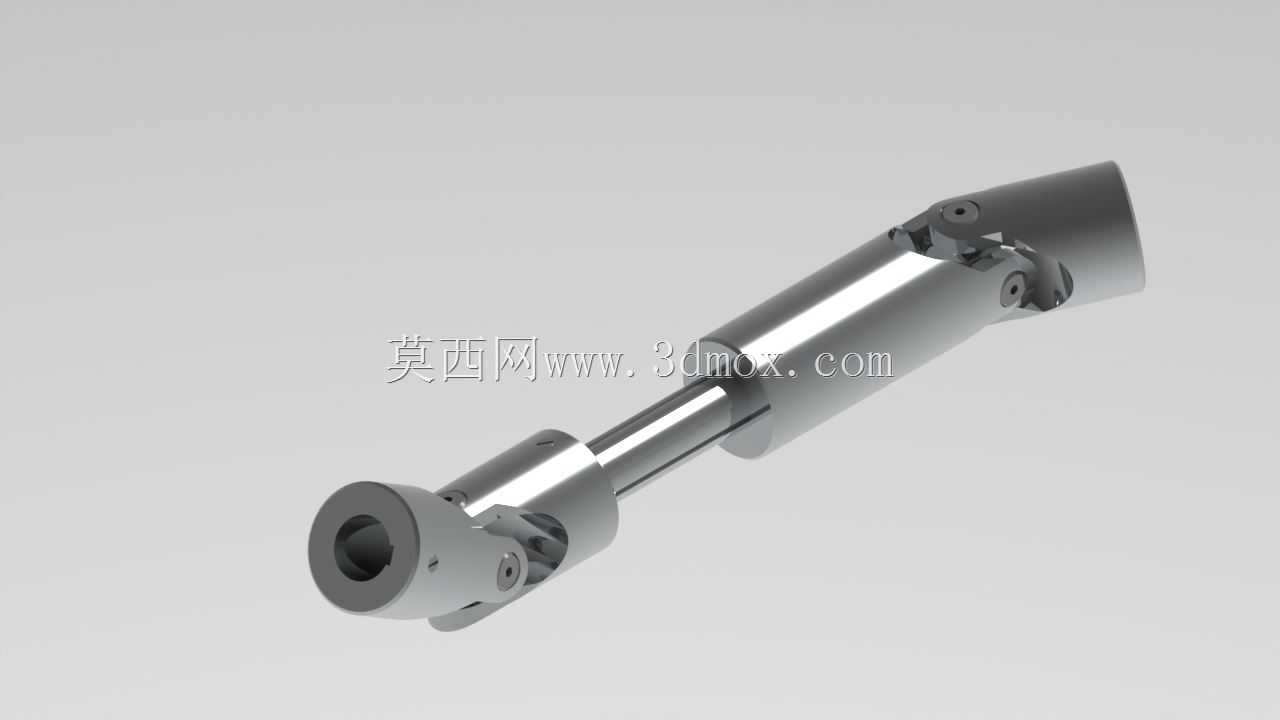

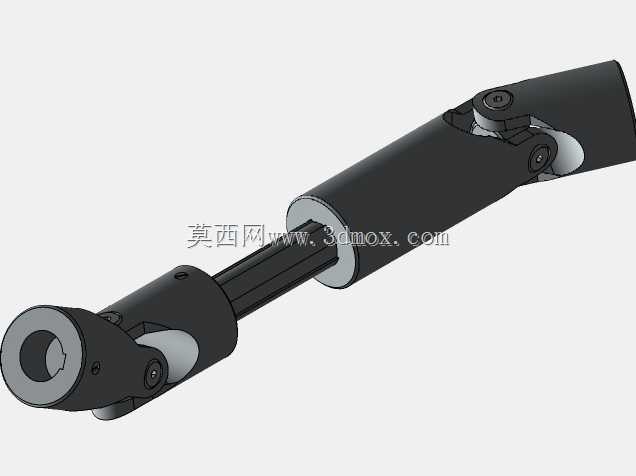

做传动结构设计的工程师大多接触过这类双十字轴带伸缩功能的万向传动轴,它的应用场景覆盖得极广,从机床进给机构的动力传递、轻工输送线的错位轴连接,到小型特种车辆的转向传动、非标自动化设备的跨工位动力传输,但凡存在两轴轴线不共线、工作中存在相对位移的传动场景,都能见到这类结构的身影。和刚性联轴器不同,这类万向传动轴不需要严格保证输入输出轴的同轴度安装要求,能补偿安装过程中带来的轴线角度偏差、径向偏移,还能通过中间的花键伸缩结构,适配工作过程中两轴之间的轴向距离变化,这也是它在非标设备里被频繁选用的核心原因。

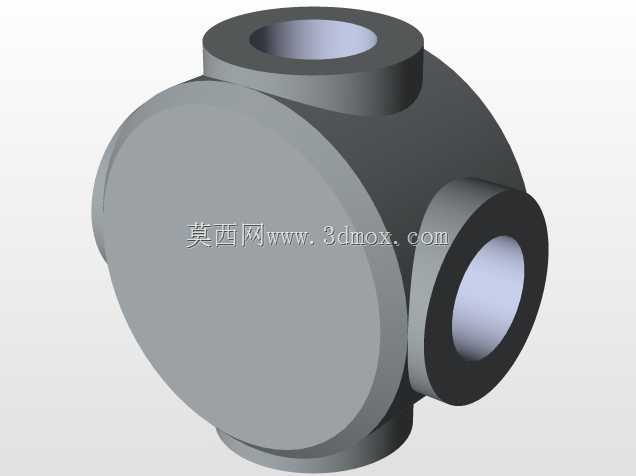

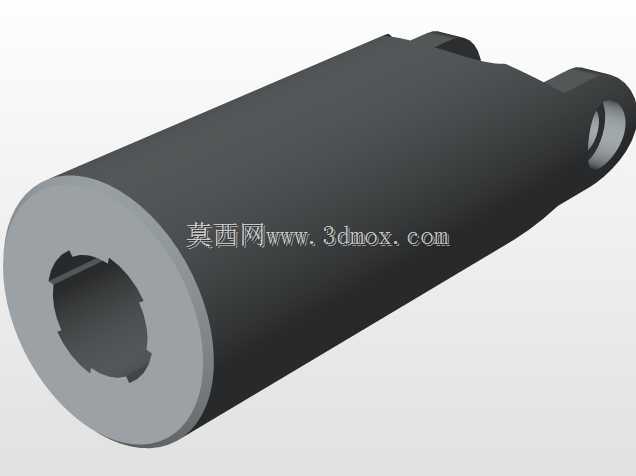

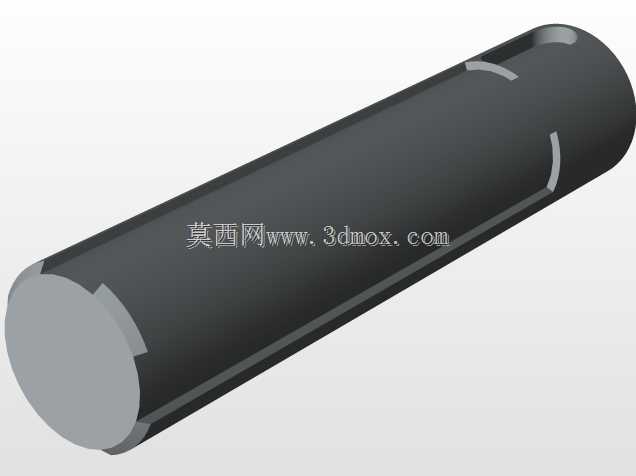

从功能特性上看,两端的十字轴万向节结构,单节可以实现最大35度左右的轴间角传动,双节布置的形式只要保证两端万向节的叉面处于同一相位,就能让输入轴和输出轴的转速保持同步,避免单万向节传动带来的转速波动问题,减少传动过程中的附加载荷和振动。中间的伸缩段采用矩形花键或者渐开线花键配合,既能传递额定扭矩,又能在轴向自由滑动,补偿设备运行中因为机架形变、部件位移带来的轴间距变化,不会因为轴向憋劲导致轴承或者轴端损坏。整体结构的扭矩传递是通过十字轴的轴颈、轴承碗来实现的,轴颈表面一般做硬化处理,配合滚针轴承降低转动过程中的摩擦阻力,提升长时间运行的耐磨性能。

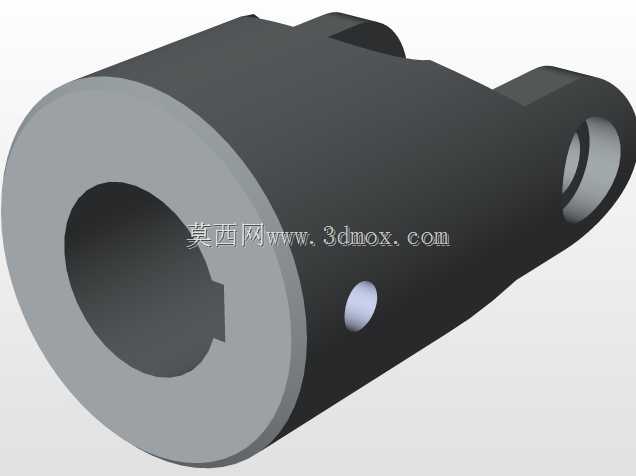

设计这类传动轴的时候,首先要根据传递的额定扭矩、最高工作转速来确定十字轴的轴颈直径、万向节的叉体壁厚,避免扭矩过载导致叉体断裂或者十字轴弯曲。其次要核算伸缩段的滑动行程,预留足够的伸缩余量,既要保证最短安装长度下花键的配合长度不低于安全值,防止花键脱开,也要保证最大伸长量下不会因为拉伸过度导致花键啮合长度不足,出现应力集中断齿的问题。安装边界上,这类传动轴的两端一般采用圆柱孔配合键连接、或者法兰螺栓连接的形式和主动、从动轴对接,设计安装空间的时候,要预留出足够的扳手操作空间用于紧固端部的连接螺栓,还要考虑后期维护时加注润滑脂的操作空间,十字轴的黄油嘴位置要避开干涉区域,方便日常保养的时候不用完全拆解结构就能完成润滑脂加注。
外形尺寸上,这类传动轴的整体直径会根据传递扭矩的大小从几十毫米到上百毫米不等,本次的结构属于中小扭矩规格,整体杆身直径适中,两端连接部的内孔尺寸适配常规的工业设备输出轴径,安装时不需要额外做复杂的转接结构。设计过程中还要做动平衡校核,尤其是工作转速超过1000转每分钟的应用场景,要对轴身、万向节叉做对称度管控,避免高速转动时出现过大的离心振动,影响整套设备的运行稳定性。另外,伸缩段的花键配合要选合适的间隙,间隙过小会导致滑动阻力大,温度变化时容易出现卡滞,间隙过大则会在正反转切换时产生冲击噪音,加速花键的磨损。很多新手工程师在选用这类结构的时候,容易忽略轴间角的限制,强行超角度安装,会导致十字轴轴颈的受力急剧增大,轴承碗的滚针出现偏磨,大幅缩短传动轴的使用寿命,实际布置的时候要尽量让轴间角控制在许用范围以内,双节布置的时候严格对齐相位,才能保证传动的平稳性。
