复古蒸汽动力轮式机械小车结构设计

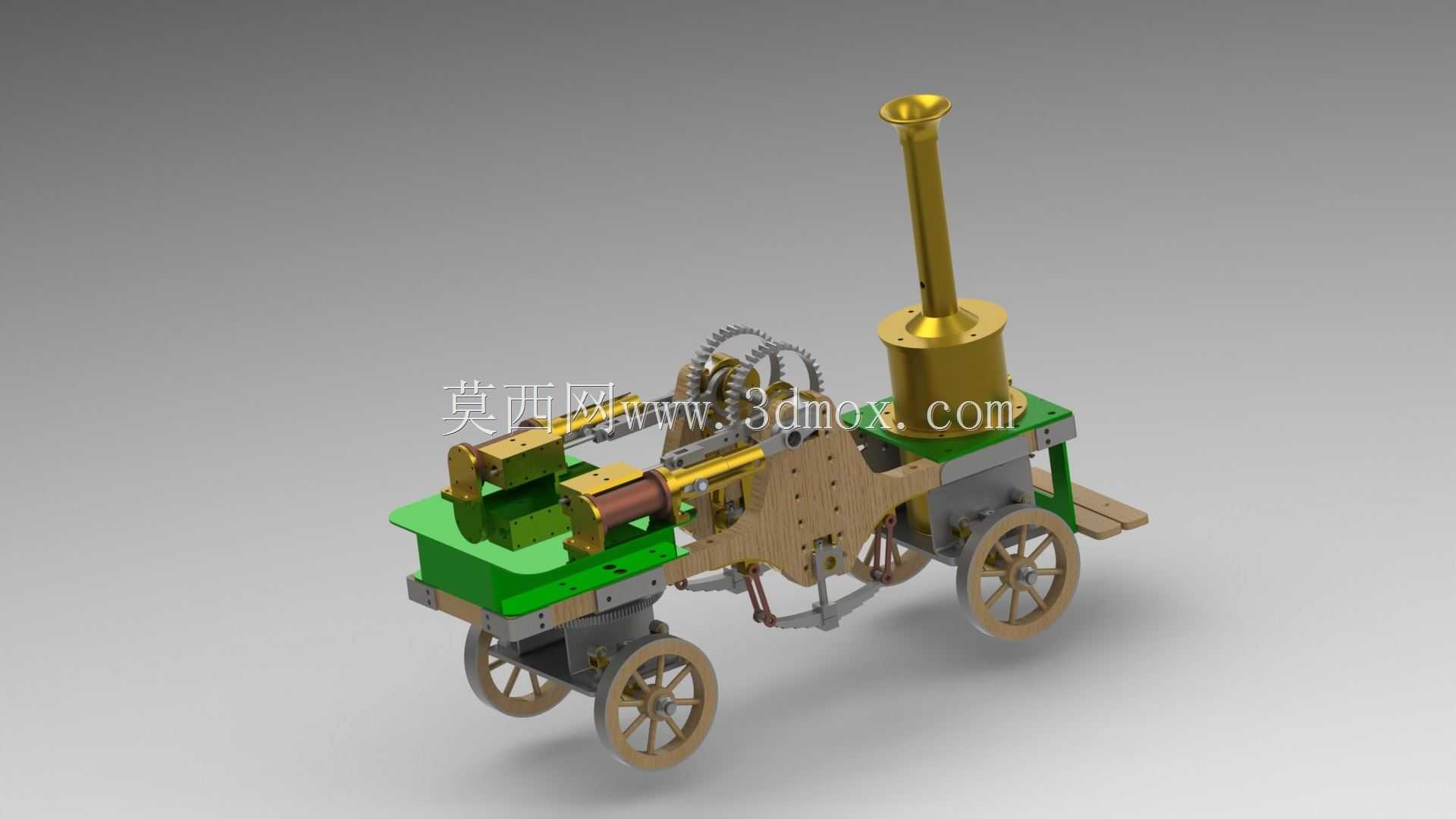

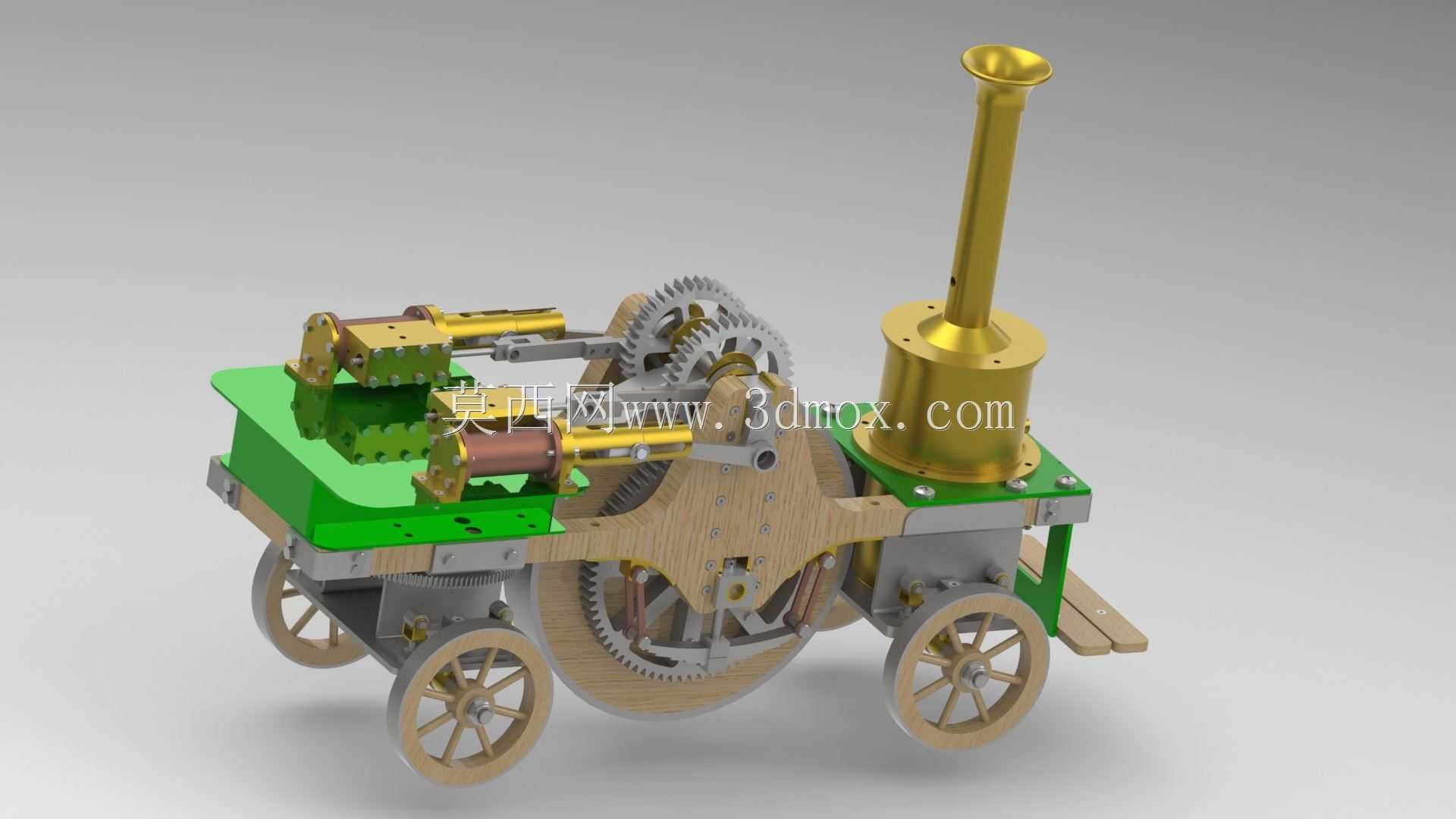

　　这款蒸汽动力轮式行走装置，核心依托双缸卧式蒸汽活塞结构输出动力，整套传动链路采用直齿圆柱齿轮组完成扭矩传递与转速匹配，可应用于复古机械科普展示、蒸汽动力原理教学演示场景，也可作为小型文创动力装置的结构参考原型。从实际功能来看，装置通过立式蒸汽锅炉产生高压蒸汽，推动两侧平行布置的活塞做往复直线运动，活塞连杆直接与曲轴齿轮啮合，将直线往复运动转化为旋转扭矩，再通过多级减速齿轮组将动力传递至轮轴，驱动四个木质辐条轮完成行走动作，顶部的铜质汽笛可在蒸汽压力达到阈值时触发鸣响，还原早期蒸汽载具的典型功能特征。设计过程中优先考虑了结构的可装配性与运动干涉规避，车架主体采用层压木质板材作为承载基体，锅炉、活塞缸、

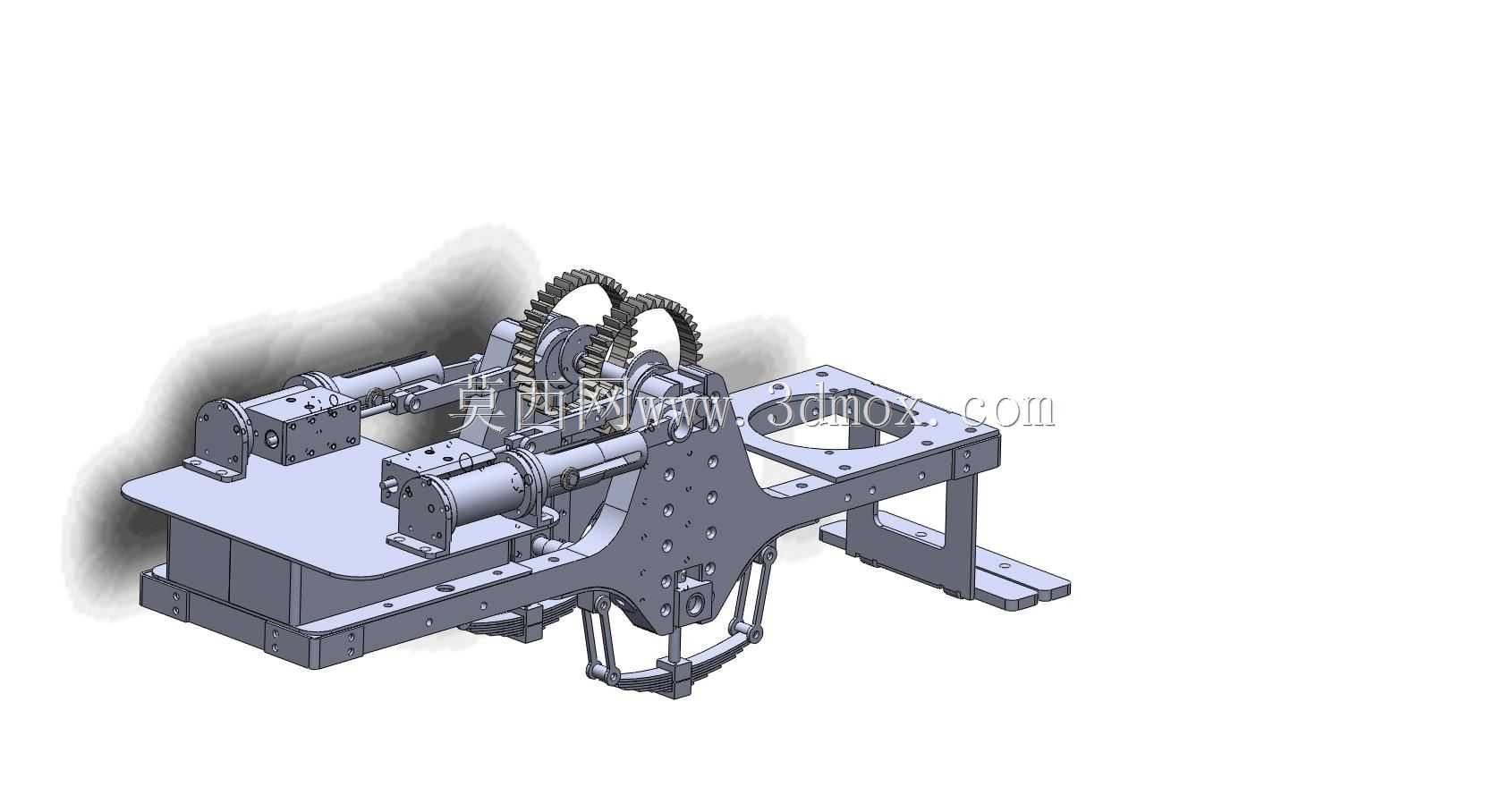

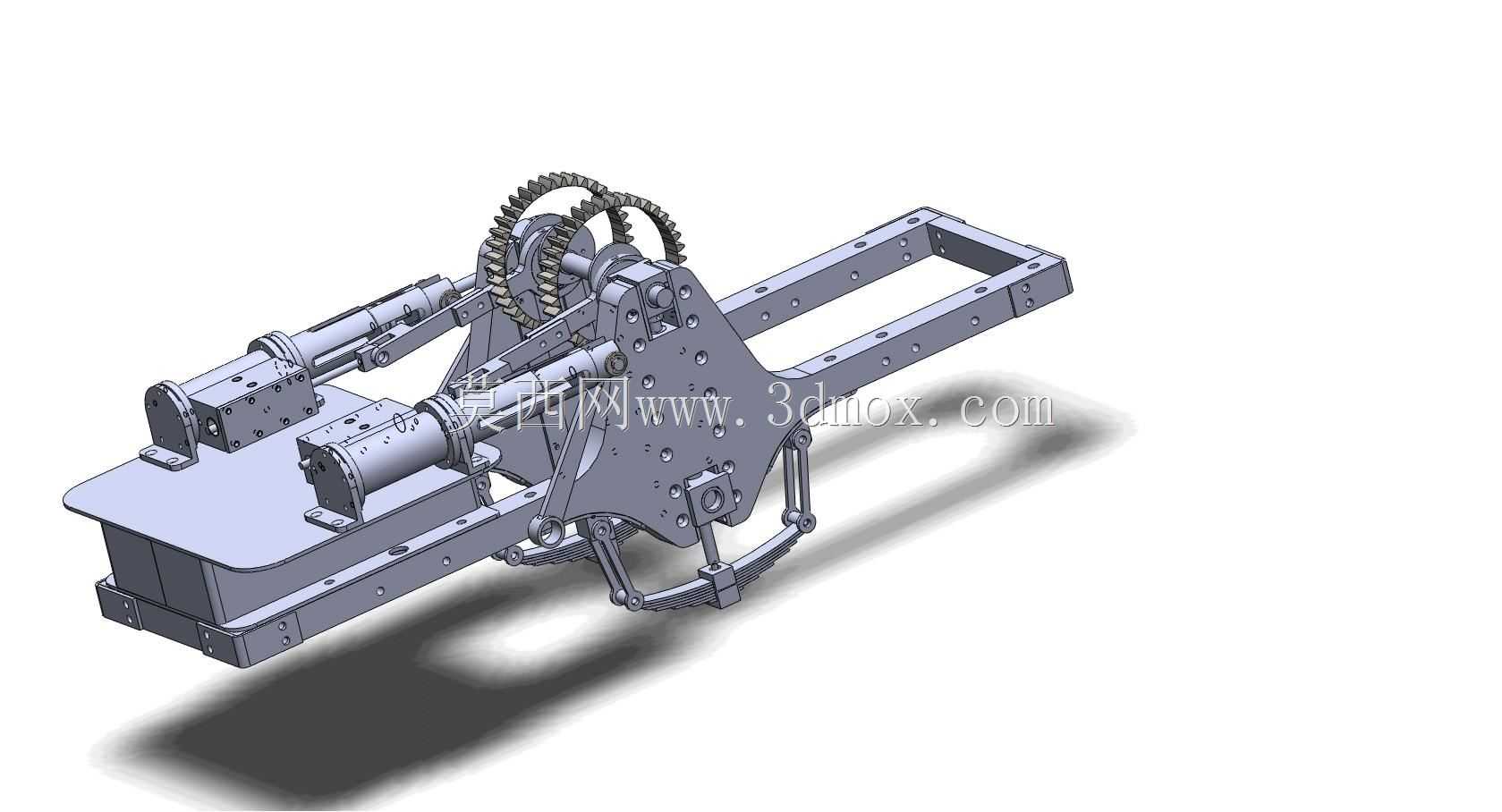

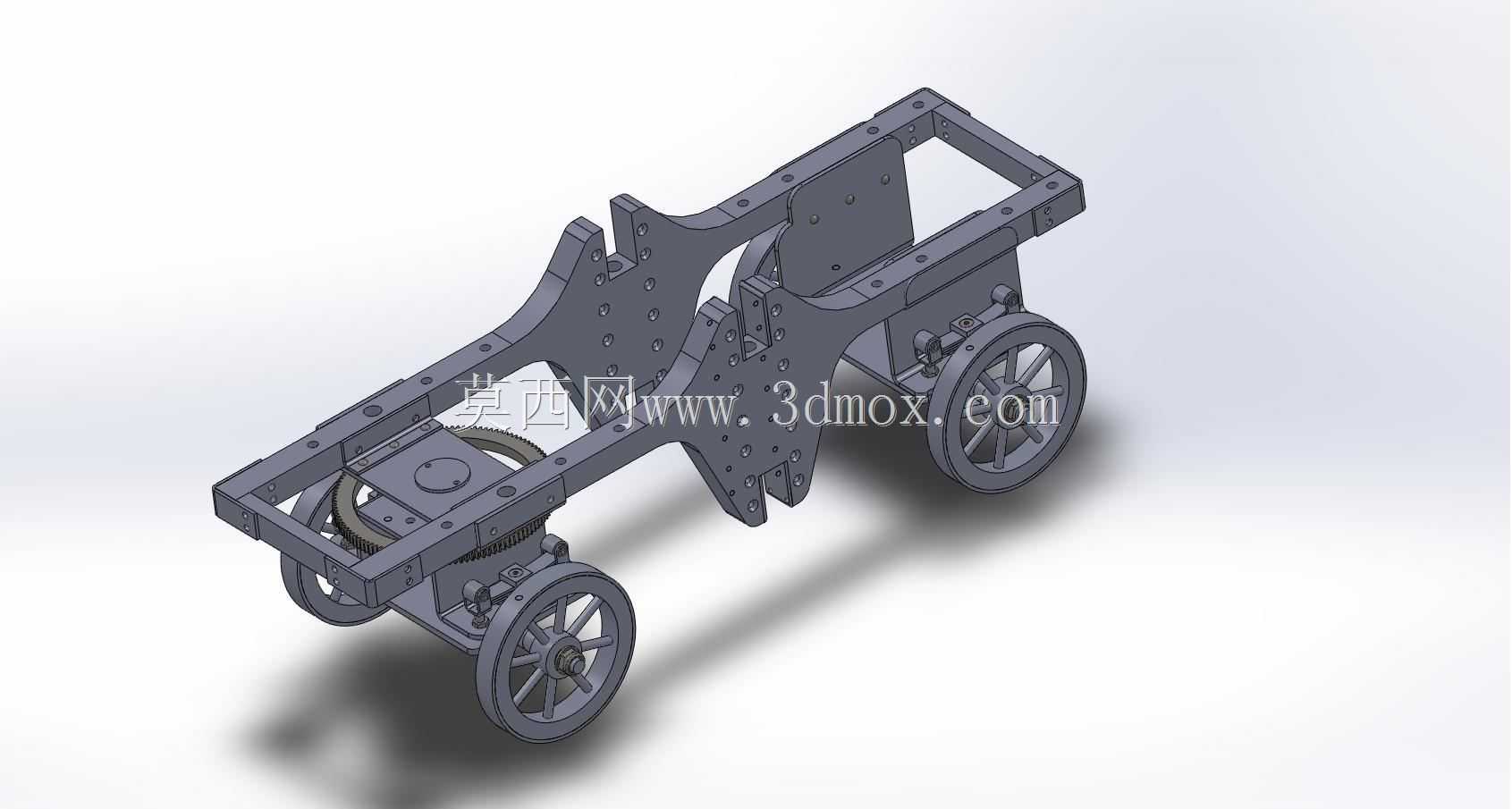

　　齿轮组均通过金属支架与绿色绝缘安装板固定在车架上，安装板预留的长条形调节孔可用于调整齿轮啮合间隙，避免加工误差导致的卡滞问题。行走轮采用传统辐条式结构，轮缘做圆弧过渡处理，可在平整硬质地面完成直线行走，前后轮轴均采用滑动轴承支撑，轴端设置限位挡圈防止轴向窜动。整套装置的安装边界控制在长320mm、宽180mm、高260mm范围内，锅炉外径为65mm，活塞缸行程为22mm，齿轮组最大分度圆直径为72mm，所有外露运动部件均未设置额外防护壳，可直观观察整套动力传递的全过程，适配教学场景下的原理展示需求。在结构细节处理上，活塞缸与锅炉之间的蒸汽管路采用硬管连接，管路接头处预留密封安装位，可适配常规密封垫片完成压力密封，

　　齿轮组的模数统一选用0.8模，兼顾传动强度与外观精细度，车架尾部设置的木质踏板结构还原了早期蒸汽载具的载人平台特征，虽不具备实际承载功能，但在结构比例上完全遵循早期蒸汽车型的布局逻辑。设计时针对运动部件的行程做了完整的运动仿真验证，确认活塞在全行程运动过程中不会与车架、安装板发生碰撞，齿轮啮合的重合度保持在1.2以上，保证传动过程的平稳性，避免低速行走时出现卡顿问题。锅炉底部设置的安装法兰通过四颗螺栓固定在车架安装板上，法兰与安装板之间预留隔热垫片安装空间，可减少锅炉工作时的热量向木质车架传递，提升装置运行的安全性。两侧活塞缸采用对称布置方式，曲轴的错角设置为90度，保证任意曲轴位置都至少有一个活塞处于做功行程，避免启动时出现死点问题，这套结构逻辑完全复刻了早期小型蒸汽载具的动力布局，没有做过度的简化处理，能够真实还原蒸汽动力装置的工作特性。
