精密机械安装基座壳体结构设计

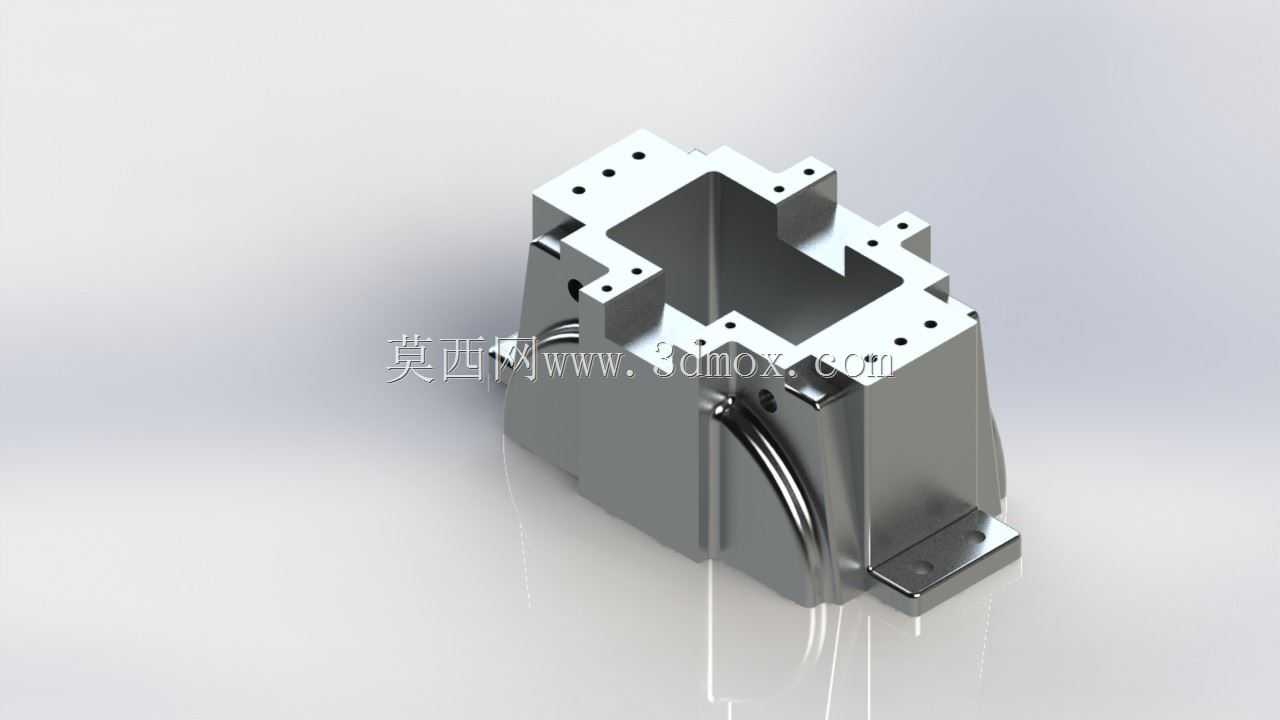

　　该类基座壳体多应用于工业自动化产线的核心功能模块承载场景，常见于精密检测设备、小型动力传输单元、光电传感模组的安装固定环节，作为整套功能组件的承载基体，需要同时兼顾结构刚性、安装定位精度、内部元器件防护以及外部组件对接的多重需求。从结构设计逻辑来看，该壳体采用一体化铣削成型的结构思路，主体腔体为开放式内凹结构，内部预留的规整空间可容纳线路板、小型传动组件或者传感模块，腔体边缘均匀分布的螺纹安装孔位，按照等间距排布设计，可适配不同尺寸的内置组件安装，无需额外增设转接支架，减少装配环节的累计误差。壳体两侧设计的弧形凸起结构并非造型装饰，而是对应内置组件的走线槽或者传动部件的避让空间，避免内部组件装配时与壳体内壁发生干涉，

　　同时弧形结构相比直角结构能够更好地分散外部载荷带来的应力集中，在设备受到侧向冲击时，应力会沿着弧形曲面均匀传导至整个壳体基体，不会在转角位置出现应力断裂的风险。壳体底部延伸出的带孔安装耳座，是整个构件与设备机架对接的核心安装边界，耳座上的安装孔采用沉孔设计，装配时螺栓头部可完全没入沉孔内，不会突出安装平面影响基座与机架的贴合精度，两个耳座的中心距尺寸经过公差匹配设计，可直接与标准规格的工业铝型材机架或者钢板焊接机架的预装孔位对接，无需现场二次打孔。壳体上部的多组凸台安装面，分别对应不同外部功能组件的安装需求，每个凸台的平面度公差控制在0.02mm以内，保证外接组件安装后与基座的贴合度，避免出现安装倾斜导致的功能偏差，

　　比如外接导向组件时，凸台平面的精度直接决定导向轴的平行度误差，进而影响整个模块的运行平顺性。在实际选型应用中，这类基座壳体通常采用6061铝合金经CNC铣削加工后做阳极氧化处理，相比铸铁材质重量降低60%以上，同时具备足够的结构刚性，适合在对设备重量有要求的移动检测设备或者桌面型工业设备中使用；若应用在重载工况场景，也可替换为304不锈钢材质加工，提升整体的抗载荷能力与耐腐蚀性能，适配潮湿、多粉尘的工业生产环境。设计过程中需要重点考量壁厚的均匀性，整个壳体的主体壁厚保持在5mm左右，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大造成材料浪费与整体重量超标，腔体内部的转角位置均设计有R2以上的圆角过渡，

　　一方面是减少加工时的刀具磨损，另一方面也能进一步降低应力集中的风险。在装配逻辑上，该基座的安装顺序遵循由内到外的原则，先将内部功能组件固定在腔体内的预装柱上，完成线路连接与调试后，再通过上部的凸台孔位安装上盖或者外接功能模块，最后通过底部的耳座将整个组件固定在设备主框架上，整个装配过程无需特殊工装，普通内六角扳手即可完成全部操作，后期维护时仅需拆卸上部的固定螺丝即可打开腔体检修内部组件，维护效率较高。从安装边界来看，该基座的整体外形尺寸适配150mm间距的标准型材安装位，周边预留的操作空间满足扳手操作的最小空间要求，不会出现安装时工具无法伸入的问题，壳体侧面预留的缺口位置对应内部组件的接线出口，线路可通过该缺口直接引出连接设备主控单元，无需在壳体上额外开设走线孔，减少加工工序的同时也能避免粉尘、切削液从额外开孔位置进入腔体内部。
