长条形双色COB面光源模组结构设计

　　在工业设备状态指示、商用展柜局部照明、户外小型标识背光这类场景里，长条形的COB光源模组一直是结构工程师做选型时的高频选项，这类光源相比传统直插式LED阵列，发光均匀度更高，装配时不需要额外做透镜排布的二次配光调试，能大幅压缩终端产品的结构设计周期。这款长条形COB发光模组采用铝合金板作为基底，核心的考量是兼顾散热与结构强度，铝合金的导热系数远高于常规FR-4玻纤基板，在2W到3W的持续功率输出工况下，不需要额外加装独立散热片就能把结温控制在合理区间，避免长期高温加速荧光粉老化，延长光源的实际使用寿命。

　　从实际使用的适配场景来看，这款模组的输入电压覆盖了低压直流的常用区间，红、黄单色发光的版本适配DC2.2-2.6V的供电回路，冷白发光版本适配DC3-4V的供电回路，不管是用在设备控制柜的面板状态指示、小型自动化设备的工位局部补光，还是嵌入到商用展架的层板照明、非机动车的侧边示廓标识，都能直接匹配常见的低压直流供电系统，不需要额外增加升压或者降压的转换电路，减少终端产品的BOM成本与装配工序。不同发光颜色的版本对应不同的最大工作电流，红、黄双色版本最大电流600mA，冷白版本最大电流800mA，光通量维持在200-300lm区间，显色指数Ra达到60-80，对于指示类照明、基础局部补光的场景完全够用，不需要追求过高的显色参数带来不必要的成本上升。

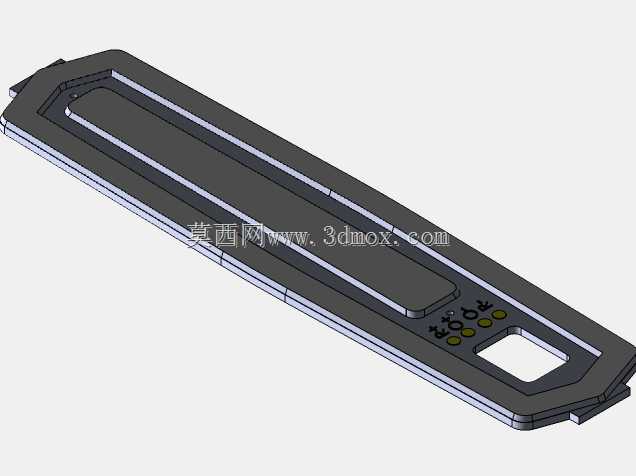

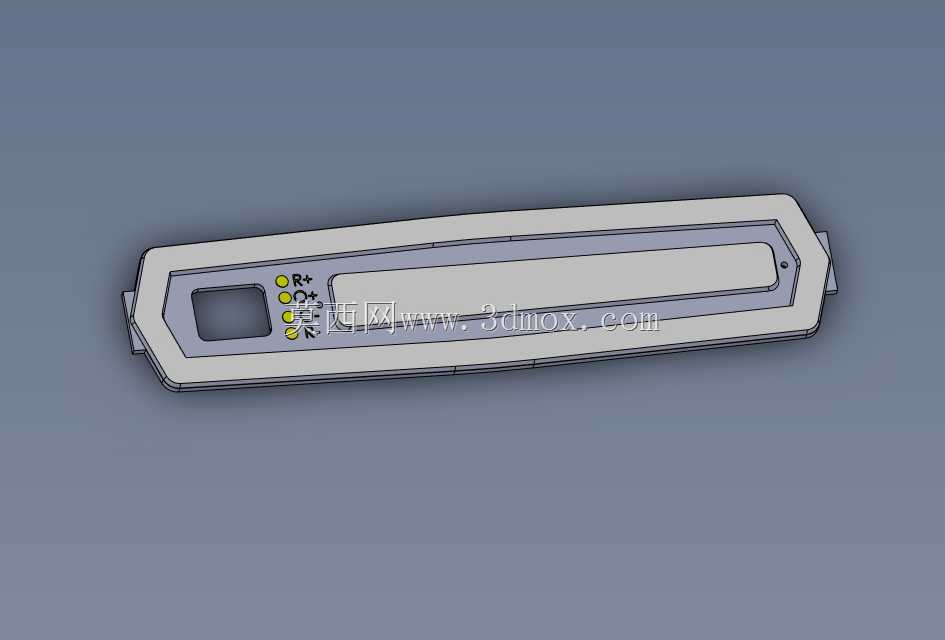

　　结构设计上，这款模组采用狭长的一体化外形，整体长度87mm、宽度20mm，外形轮廓做了切角处理，两端预留了安装定位的缺口，装配时既可以用背胶直接粘贴固定在平整的安装面上，也可以通过两端的定位结构做卡扣式装配，不需要额外打螺丝固定，适配自动化产线的快速装配需求。基板上预留了清晰的正负极标识位，R+、R-对应红色发光回路，Y+、Y-对应黄色发光回路，焊接引线时不容易出现极性接反的问题，降低生产环节的返修率。发光区域采用整面COB封装工艺，相比离散LED灯珠排布的方案，没有明显的颗粒感，发光面的均匀度更高，即使近距离直视也不会出现明显的灯珠亮斑，做柔光指示或者背光使用时效果更好。

　　做结构选型时需要注意安装边界的预留，这款模组的厚度控制在薄型化区间，安装时只需要预留1mm左右的间隙就能避免与周边结构件发生干涉，供电引线的焊接位置集中在模组的一端，布线时可以把引线顺着模组长度方向排布，不需要额外预留横向的走线空间，对于内部空间紧凑的小型设备、便携照明产品非常友好。铝合金基板的边缘做了钝化处理，没有尖锐的毛刺，装配时不会划伤操作人员的手部，也不会割破周边的线材绝缘层，降低长期使用过程中短路的风险。从散热设计的角度来说，铝合金基板本身就是散热结构的一部分，如果是在密闭的设备内部使用，只需要让基板背面与设备的金属壳体贴合，就能进一步提升散热效率，即使在3W满功率持续工作的状态下，基板表面温度也能控制在安全范围内，不会对周边的塑料结构件、线材造成热老化影响。

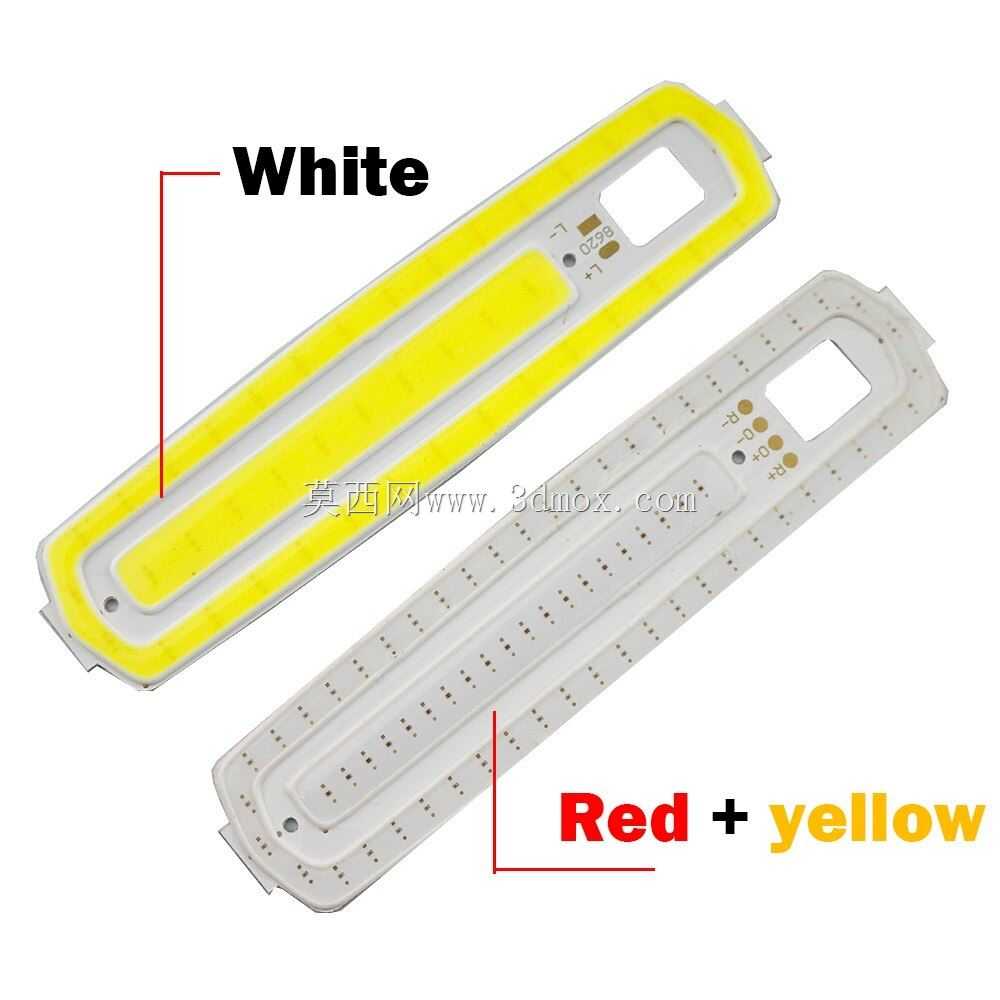

　　针对不同的使用场景，这款模组的发光颜色做了分档设计，冷白色温控制在6000-6500K，适合常规的补光照明场景，红色发光波长620-630nm，黄色发光波长适配常规警示指示的视觉识别需求，不管是做设备的运行状态指示、故障报警提示，还是做公共标识的背光光源，都能满足人眼的识别敏感度要求，不需要额外增加滤光结构。在做三维建模适配时，这款模组的外形轮廓规整，没有复杂的曲面结构，导入到装配体中可以直接做干涉检查，安装定位的特征清晰，能快速完成配合约束的添加，减少结构设计阶段的重复建模工作量。
