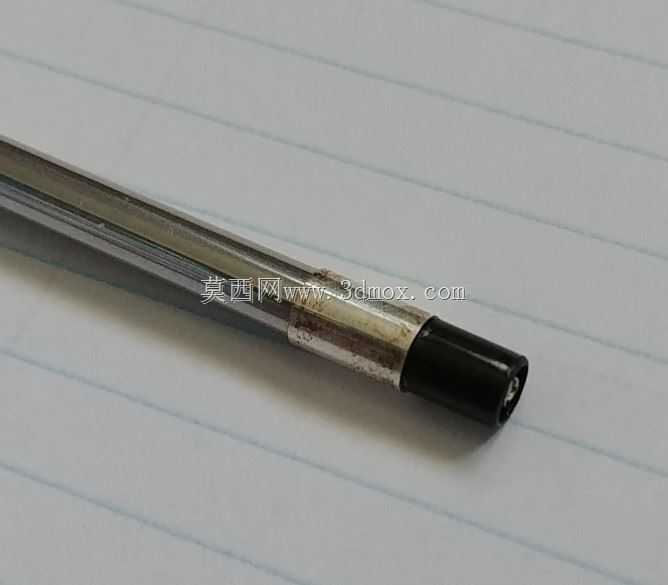

热魔H70-BC1尖头烙铁头结构设计

　　在电子装联返修、线束端子焊接、小尺寸SMD元件拆焊这类精细作业场景里，烙铁头作为焊台与焊盘之间的热量传导核心，其结构匹配度直接决定焊接良率与作业效率，这款适配热魔焊台的尖头烙铁头，同时可兼容对应规格的白光焊台使用，在消费电子维修、精密线束加工、实验室小批量样件焊接场景中有着很高的适配性。从实际作业需求出发，这类尖头烙铁头的核心功能是将焊台发热芯产生的热量稳定传导至尖端，在接触焊盘的极短时间内将焊锡熔化完成润湿，同时要避免热量过度扩散损伤周边的热敏元件，比如焊接0402及以下封装的贴片电阻电容、细间距引脚的接插件、漆包线线头搪锡这类作业，对烙铁头的尖端尺寸、热传导效率、镀层耐用性都有明确要求。设计这款烙铁头时，

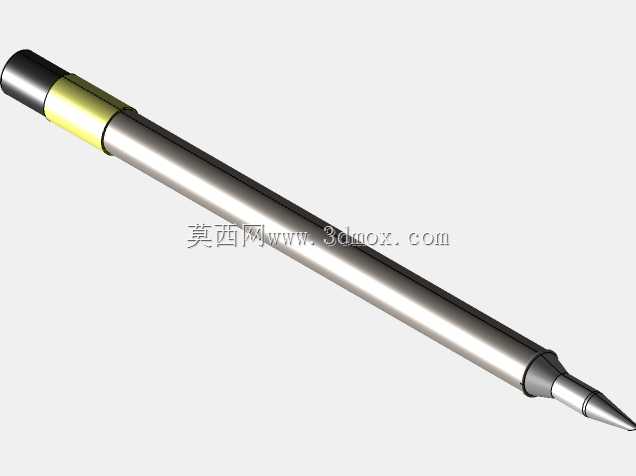

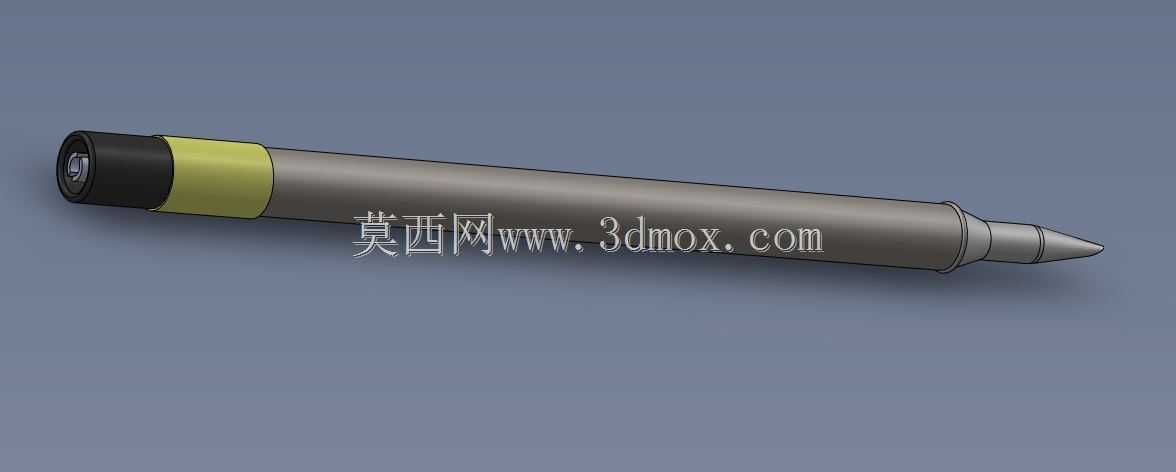

　　首先要匹配对应焊台的安装接口尺寸，尾部的插接段需要和发热芯内孔完全贴合，减少接触热阻，避免出现热量堆积在发热端无法传导到尖端的问题，插接段的外径公差需要控制在合理范围内，既保证插拔顺畅不会卡滞，又不会因为间隙过大导致热量损耗、温度波动超差。烙铁头的主体杆身采用导热性优异的铜基材质作为基体，外层依次镀覆铁镀层、镍镀层、铬镀层，其中工作段的铁镀层厚度直接决定烙铁头的使用寿命，镀层过薄容易被焊锡腐蚀出现凹坑，镀层过厚则会降低热传导效率，导致尖端温度回升速度慢，连续焊接时温度掉幅过大。杆身的隔热段采用耐高温的绝缘材质包覆，一方面避免作业过程中操作人员误触杆身造成烫伤，另一方面减少杆身的热量向手柄方向传导，降低手柄温升，

　　提升长时间握持作业的舒适度。尖端的锥度设计是这类尖头烙铁头的核心，这款BC1规格的尖端采用细长圆锥造型，尖端端面直径控制在极小尺寸，能够伸入狭小的焊接空间，比如高密度PCB板上元件引脚之间的缝隙，不会触碰周边元件造成短路或热损伤；锥度的过渡段采用平滑渐变设计，既保证尖端有足够的结构强度，不会因为轻微磕碰就出现弯折变形，又能保证热量从杆身到尖端的传导路径顺畅，减少热阻。从安装边界来看，这款烙铁头的整体长度与对应焊台的套筒深度完全匹配，安装到位后尖端伸出套筒的长度符合操作习惯，不会因为伸出过长导致热量散失过快，也不会因为伸出过短导致套筒遮挡作业视线，影响精细焊接时的对位精度。在实际使用中，这类尖头烙铁头适合处理焊点尺寸较小、

　　作业空间受限的焊接工况，比如手机主板维修时的飞线作业、小型连接器引脚焊接、精密传感器的引脚搪锡，相比刀头、马蹄头这类烙铁头，尖头的接触面积更小，能够精准控制热量施加的范围，避免焊锡流淌到相邻焊盘造成连锡。设计过程中还需要考虑烙铁头的吃锡性能，工作段的镀层表面需要保证焊锡能够良好润湿，不会出现不沾锡的问题，非工作段的铬镀层则需要保证拒锡，避免焊锡顺着杆身攀爬，导致烙铁头插入套筒后残留焊锡凝固，造成后续更换烙铁头时拆卸困难。另外，烙铁头的尾部定位结构需要和焊台的锁紧机构匹配，保证安装后不会出现转动、松动的问题，避免作业过程中烙铁头移位影响焊接精度。针对连续焊接的工况，杆身的热容量设计需要匹配对应焊台的功率，保证在连续送锡焊接时，尖端温度能够快速回升，维持稳定的焊接温度，不会因为连续作业导致温度过低，出现焊锡熔化不充分、虚焊假焊的问题。在结构细节上，隔热层与铜基体的结合需要牢固，不会因为反复的冷热循环出现隔热层脱落、松动的问题，尾部的插接端面需要保证平整，和发热芯端面完全贴合，进一步降低接触热阻，提升热传导效率。
